Характеристика холостого хода синхронного генератора
Характеристика холостого хода – это зависимость э. д. с. генератора от тока возбуждения:
Из
формулы
при I =
0 U = E и,
следовательно, E может
быть замерена вольтметром на зажимах
генератора.
Изменяя с помощью регулировочного реостата Rpeг ток возбуждения iв, получаем ряд значений E, по которым и строим характеристику.
В начальной ее части зависимость E от iв практически линейна, в дальнейшем, в связи с магнитным насыщением, характеристика приобретает вид кривой намагничивания.
45. Хар-ки ГПТ. Схемы включения.
Свойства генератора постоянного тока определяются в основном способом включения обмотки возбуждения. В зависимости от этого различают генераторы:
с независимым возбуждением: обмотка возбуждения получает питание от постороннего источника постоянного тока (аккумуляторной батареи, небольшого вспомогательного генератора, называемого возбудителем, или выпрямителя);
с параллельным возбуждением: обмотка возбуждения подключена параллельно обмотке якоря и нагрузке;
с последовательным возбуждением: обмотка возбуждения включена последовательно с обмоткой якоря и нагрузкой;
со смешанным возбуждением: имеются две обмотки возбуждения — параллельная и последовательная; первая подключена параллельно обмотке якоря, а вторая — последовательно с нею и нагрузкой.
Генераторы с параллельным, последовательным и смешанным возбуждением относятся к машинам с самовозбуждением, так как питание их обмоток возбуждения осуществляется от самого генератора.
Все перечисленные генераторы имеют одинаковое устройство и отличаются лишь выполнением обмоток возбуждения. Обмотки независимого и параллельного возбуждения изготовляют из провода
Рис.

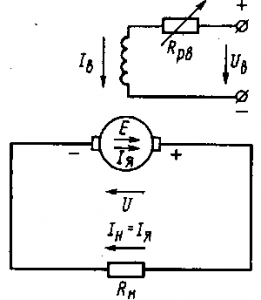

120. Принципиальная схема генератора с
независимым возбуждением
малого сечения, они имеют большое число витков, обмотку последовательного возбуждения — из провода большого сечения, она имеет малое число витков.
О свойствах генераторов постоянного тока судят по их характеристикам: холостого хода, внешней и регулировочной. Ниже будут рассмотрены эти характеристики для генераторов различного типа
46. Принцип действия двигателя постоянного тока
На рис. 1-1 представлена простейший электродвигатель постоянного тока, а на рис. 1-2 дано его схематическое изображение в осевом направлении. Неподвижная часть двигателя, называемая индуктор, состоит из полюсов и круглого стального ярма, к которому прикрепляются полюсы. Назначением индуктора является создание в электродвигателе основного магнитного потока. Индуктор изображенной на рис. 1-1 имеет два полюса 1 (ярмо индуктора на рис. 1-1 не показано). Вращающаяся часть электродвигателя состоит из укрепленных на валу цилиндрического якоря 2 и коллектора. 3. Якорь состоит из сердечника, набранного из листов электротехнической стали, и обмотки, укрепленной на сердечнике якоря. Обмотка якоря в показанном на рис. 1-1 и 1-2 простейшем электродвигателе имеет один виток. Концы витка соединены с изолированными от вала медными пластинами коллектора, число которых в рассматриваемом случае равно двум. На коллектор налегают две неподвижные щетки 4, с помощью которых обмотка якоря соединяется с внешней цепью. Основной магнитный поток в нормальных электродвигателях постоянного тока создается обмоткой возбуждения, которая расположена на сердечниках полюсов и питается постоянным током. Магнитный поток проходит от северного полюса N через якорь к южному полюсу S и от него через ярмо снова к северному полюсу. Сердечники полюсов и ярмо также изготовляются из ферромагнитных материалов.

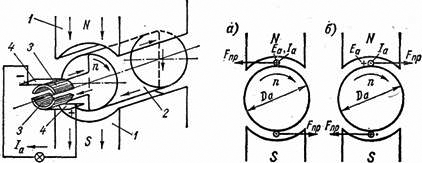

Рис. 1-1. Простейший электродвигатель постоянного тока Рис. 1-2. Работа простейшего электродвигателя постоянного тока в режиме генератора (а) и двигателя (б).
Электромагнитный момент двигателя постоянного тока: M = сФI c = pN / 2па - постоянная величина для двигателя, зависит от конструктивных параметров двигателя, п =3,14 Ф - магнитный поток, I - ток. При работе машины постоянного тока двигателем электромагнитный момент является вращающимся, а при работе генератором - тормозным.
