8.Конструкции наружных панелей на гибких связях на монолитное железобетонное перекрытие.

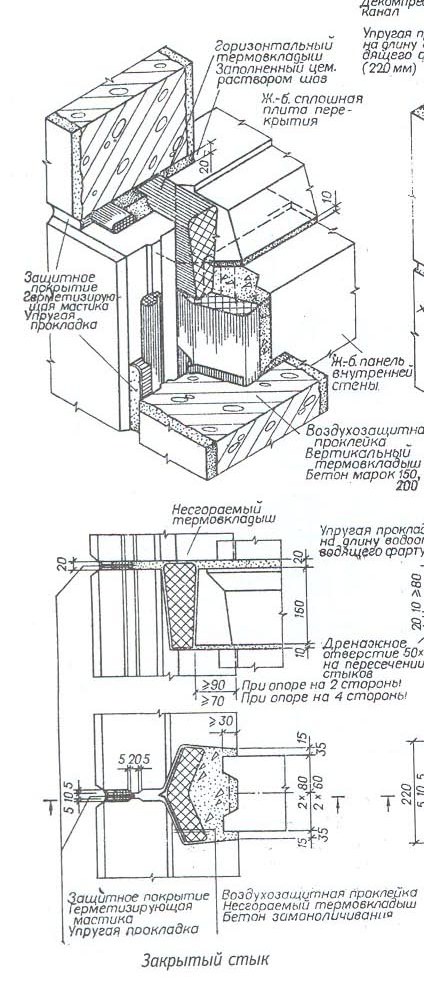

9) Устройство горизонтальных и вертикальных закрытых стыков наружных навесных панелей крупнопанельных зданий.
Водо- и воздухоизоляция обеспечиваются:
-заполнением горизонтальных швов цементным раствором
-заполн вертик швов бетоном
-воздухозащитной проклейкой вертикального стыка
-герметизацией устья стыка мастиками по уплотняющим прокладкам.

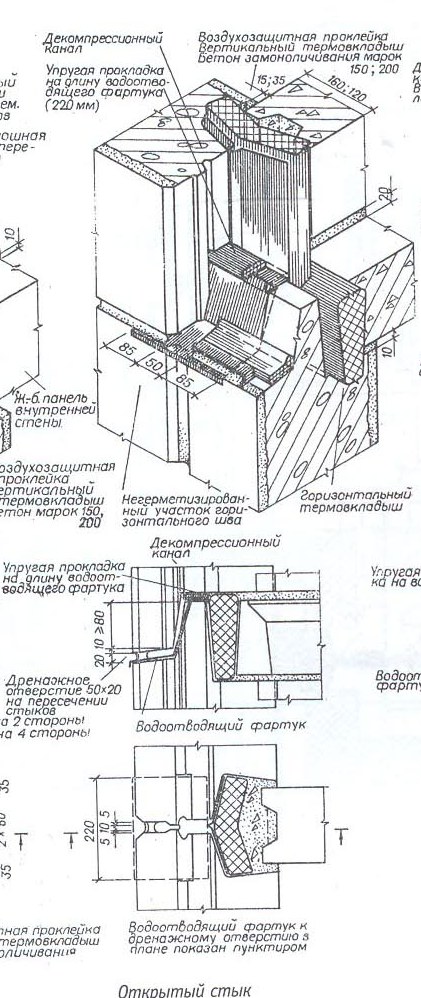

10) Устройство горизонтальных и вертикальных открытых стыков наружных навесных панелей крупнопанельных зданий.
Водо- и воздухоизоляция обеспечиваются:
-дополнительно-лабринтным сечением горизонтального стыка
-отводом проникшей за зону изоляции влаги по декомпрессионным вертикальным каналам через открытые устья горизонтальных стыков
-отводом наружной влаги по водоотбойным вертикальным экранам из атмосферостойких лент
Здания со стеновым несущим остовом из монолитного железобетона
1)Конструктивные системы многоэтажных зданий, возводмых из монолитного железобетона с применением щитовой опалубки.
Монолитные и сборно-монолитные системы, применяемые в жилищном строительстве, ориентированы преимущественно на бескаркасные конструктивные системы в перекрестно-стеновом или поперечно-стеновом вариантах.
Предлагаем универсальную опалубку для монолитного домостроения. Универсальная щитовая опалубка, состоящая из жесткой стальной рамы и прикрепленной к ней водостойкой ламинированной фанеры толщиной 18мм. Торцы фанеры защищены силиконовым герметиком и стальным бортиком рамы.
Особенности опалубки: - Долговечность - Простота в работе и технологичность монтажа - Адаптированность к российским условиям - Универсальность - Ремонтопригодность
Чертежи опалубки
Стеновая опалубка

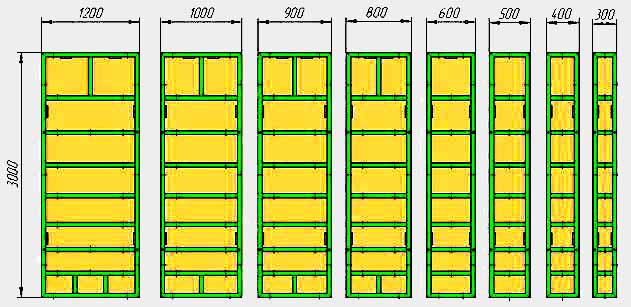

Щиты прямые

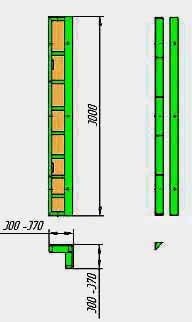

Щит угловой. Уголок наружный.

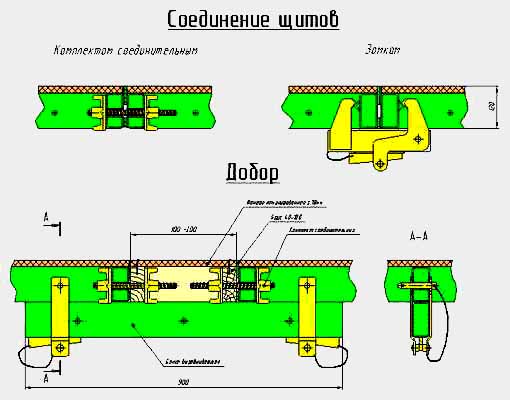

Соединение щитов. Добор.

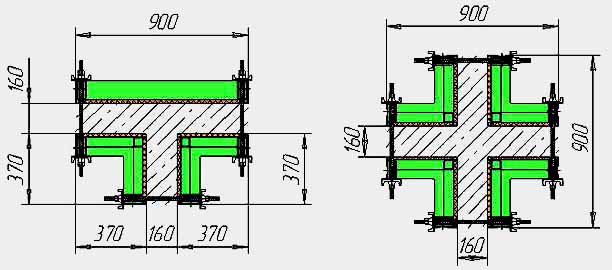

Элементы стен
2) Конструктивные системы многоэтажных зданий, возводмых из монолитного железобетона с применением тоннельной опалубки.
Монолитные и сборно-монолитные системы, применяемые в жилищном строительстве, ориентированы преимущественно на бескаркасные конструктивные системы в перекрестно-стеновом или поперечно-стеновом вариантах.
Тоннельная опалубка. Основным элементом конструкции является полусекция, которая состоит из одной горизонтальной и одной вертикальной панели. Тоннельная опалубка предназначена для одновременного опалубливания стен и перекрытий типовых секций. Ее монтаж осуществляется с помощью крана. Подобного типа опалубка применяется для серийного производства одинаковых секций.
Тоннельная опалубка
|
Оригинальность этой опалубки заключается в возможности изменять высоту полутоннеля благодаря тому, что балки усиления в ней расположены горизонтально. Полностью механизированное производство позволяет достичь высокой размерной точности монтажа. Стены и перекрытия бетонируются одновременно. Модульный тоннель с горизонтальной балкой. С помощью добавочных панелей можно получить множество вариантов пролетов, используя один и тот же полутуннель. Оборудование готово к бетонированию после установки распапубочных платформ. |
