16)Технологии возведения зданий со стеновым несущим остовом (с несущими стенами из кирпичной кладки, из сборных ж/б панелей, со стенами из монолитн ж/б)

С несущими стенами из кирпичной кладки:

Наметились тенденции к уменьш типизации в пользу большей индивидуализации городск застройки. Один из возможн способов состоит в возведении зданий из монолитн и сборно-монолитн ж/б, включая применение традиционных систем из мелкоштучн материалов. У такого способа имеются арх преимущества:он позволяет получ любую форму здания, любыме размеры и формы проемов, различн этажность.

из сборных ж/б панелей

Технология возведения зданий с применением в основном готовых изделий называется полносборной. К таким строит системам относятся: крупноблочная, крупнопанельная, каркасно-панельная, объемно-блочная, каркасная из сборных изделий.

со стенами из монолитн ж/б

Монолитными конструкциями назыв строит констр, главным образом бетонные и железобетонные, основные части кот выполнены в виде единого целого (монолита) непосредственно на месте возведения здания или сооружения.

17) Технологии возведения зданий с каркасным несущим остовом, (из сборного ж/б унифицированного каркаса, из монолитного ж/б)

18) Наиболее целесообразные конструктивные системы многоэтажных общественных зданий(учебных, торговых, офисных)

Оболочковая конструктивная система жестче всех рассмотренных, поскольку несущие конструкции расположены по периметру здания. По этой причине ее применяют при строительстве самых высоких сооружений.

Каркасная сист

19)Наиболее целесообразные конструктивные системы для многоэтажных жилых зданий, включая гостиницы, общежития и пансионаты.

Стеновой несущий остов самый распрострненный в жилищном строительстве (размеры жилых ячеек, необходимость членений стенами и перегородками с обеспечением звукоизоляции квартир и др. особенности обусл технич целесообр и экономич оправданность). Используется также в тех гражданских зданиях, в кот преобладает многоячейковая планировочная структура(гостиницы, санатории, больницы и т.д.)

Ригели каркаса не должны пересекать поверхность потолка в жилых комнатах и т. д. Поэтому каркас с поперечным расположением ригелей применяют в многоэтажных зданиях с регулярной планировочной структурой (в основном, общежития и гостиницы), совмещая шаг поперечных перегородок с шагом несущих конструкций.

20)Варианты конструктивных решении нижних нетиповых этажей. Комбинированные конструктивные системы. Технические этажи.

См вопр 14

21)Причины возникновения деформаций зданий. Виды деформационных швов. Принципы и варианты устройства деформационных швов.

Деформацией называют изменение формы или размеров материального тела (или его части) под действием каких-либо физических факторов(внешних сил, нагревания и охлаждения, изменение влажности и от др воздействий).

Виды деформационных швов.

Деформационные швы – для предупреждения появления трещин в несущих и ограждающих конструкциях.

Температурные швы – делят здание на отсеки от уровня земли до кровли включительно. Расстояние между темпер швами зависит от материала кладки стен, марки раствора и расчетной зимней температуры района строительства.

Осадочные швы – для избегания появления в зданиях опасных деформаций. Разделяют здание по всей длине, включая фундамент(принципиальное отличие от температурного шва).

Температурно-осадочные швы – если необходимо применять деформационные швы разных видов. В ж/б каркасах – в виде ряда двойных колонн или двухсторон консолей.

Антисейсмические швы – в районах, подверженных землетрясениям. По линиям антисейсмич швов располаг двойные стены или ряды несущих стоек, входящих в систем несущ остовов. Разрезают здание на отсеки.

Усадочные швы – в стенках из монолитн бетона, в т.ч. глинобетона. Препятствуют возникновению трещин. В процессе твердения монолит стен ширина усадочн швов увеличив, по окончанию усадки стен швы наглухо заделывают.

Учебн стр 34-35!!

Здания со стеновым несущим остовом из крупных панелей.

1)Основные несущие конструкции. Схемы несущих остовов крупнопанельных зданий с узким, широким и смешанным шагом(размеры шагов), обеспечение жесткости и устойчивости. Привязка панелей к разбивочным осям.

Крупнопанельные здания рекомендуется проектировать на основе стеновых конструктивных систем с малопролетными (до 4,5 м) и среднепролетными (до 7,2 м) перекрытиями.

При малопролетных перекрытиях рекомендуется применять перекрестно-стеновую конструктивную систему. Размеры конструктивных ячеек рекомендуется назначать из условия, чтобы плиты перекрытий опирались на стены по контуру или трем сторонам (двум длинным и одной короткой).

При среднепролетных перекрытиях могут применяться перекрестно-стеновая, поперечно-стеновая или продольно-стеновая конструктивные системы.

При перекрестно-стеновой конструктивной системе наружные стены рекомендуется проектировать несущими, а размеры конструктивных ячеек назначать так, чтобы каждая из них перекрывалась одной или двумя плитами перекрытий.

При поперечно-стеновой конструктивной системе наружные продольные стены проектируются ненесущими. В зданиях такой системы несущие поперечные стены рекомендуется проектировать сквозными на всю ширину здания, а внутренние продольные стены располагать так, чтобы они хотя бы попарно объединяли поперечные стены.

При продольно-стеновой конструктивной системе все наружные стены проектируются несущими. Шаг поперечных стен, являющихся поперечными диафрагмами жесткости, необходимо обосновывать расчетом и принимать не более 24 м.

5)Конструктивные узлы сопряжения внутренних несущих панелей и плит перекрытий в крупнопанельных зданиях (платформенные, контактные, комбинированные стыки). Соединение стеновых панелей между собой. Соеднение плит перекрытия между собой. Передача усилий.

Горизонтальные стыки панельных стен должны обеспечивать передачу усилий от внецентренного сжатия из плоскости стены, а также от изгиба и сдвига в плоскости стены. В зависимости от характера опирания перекрытий различают следующие типы горизонтальных стыков: платформенные, монолитные, контактные и комбинированные. В платформенном стыке сжимающая вертикальная нагрузка передается через опорные участки плит перекрытий и два горизонтальных растворных шва. В монолитном стыке сжимающая нагрузка передается через слой монолитного бетона (раствора), уложенного в полость между торцами плит перекрытий. В контактном стыке сжимающая нагрузка передается непосредственно через растворный шов или упругую прокладку между стыкуемыми поверхностями сборных элементов стены.

Горизонтальные стыки, в которых сжимающие нагрузки передаются через участки двух или более типов, называются комбинированными.

Платформенный стык (рис. 7) рекомендуется в качестве основного решения для панельных стен при двухстороннем опирании плит перекрытий, а также при одностороннем опирании плит на глубину не менее 0,75 толщины стены. Толщину горизонтальных растворных швов рекомендуется назначать на основе расчета точности изготовления и монтажа сборных конструкций. Если расчет точности не выполняется, то толщины растворных швов рекомендуется назначать равными 20 мм; размер зазора между торцами плит перекрытий принимается не менее 20 мм.

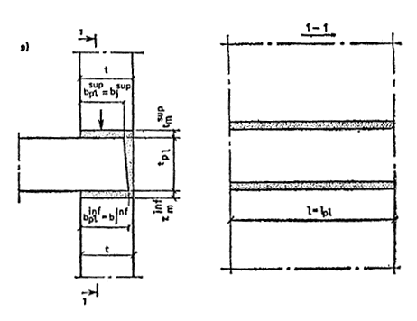

рис. 7 Платформенные стыки сборных стен

а — наружных трехслойных панелей с гибкими связями между слоями; б  внутренних стен при двухстороннем опирании плит перекрытия; в  то же, при одностороннем опирании плит перекрытий

Верхний растворный шов рекомендуется устраивать в уровне верхней поверхности плит перекрытий. При расположении верхнего шва ниже верхней поверхности плит следует обеспечивать контроль качества укладки раствора в шов.

Монолитные стыки (рис. 8) рекомендуется применять при необходимости повысить несущую способность горизонтального стыка на сжатие, если другими способами этого не удастся достичь.

Замоноличивание стыка рекомендуется выполнять после установки панели верхнего этажа на монтажные фиксаторы или бетонные выступы из тела стеновых панелей. Нижнюю часть стеновой панели необходимо заводить ниже уровня замоноличивания не менее чем на 20 мм.

а, г — наружных трехслойных стен с гибкими связями; б , д — внутренних стен при двухстороннем опирании плит перекрытий; в , е  то же, при одностороннем опирании

Сборные плиты перекрытий при монолитных стыках рекомендуется соединять сварными или петлевыми арматурными связями, обеспечивающими неразрезность.

Контактный стык (рис 9) рекомендуется применять при опирании плит перекрытия на консольные уширения стен или с помощью консольных выступов («пальцев») плит. При контактных стыках плиты перекрытий допускается опирать на стены без раствора (насухо). В этом случае для обеспечения звукоизоляции полость между торцами плит и стенами необходимо заполнять раствором и предусматривать арматурные связи, превращающие сборное перекрытие в горизонтальную диафрагму жесткости.

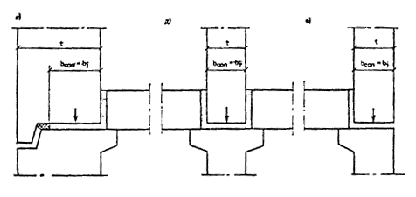

Рис. 9. Контактные стыки сборных стен с опиранием плит перекрытия на

а — в — «пальцы»; г — е — консоли стен

В комбинированном платформенно-монолитном стыке (см. рис. 8, в ) вертикальная нагрузка передается через опорные участки плит перекрытий и бетон замоноличивания полости стыка между торцами плит перекрытий. При платформенно-монолитном стыке сборные плиты перекрытий могут проектироваться как неразрезные. Для обеспечения неразрезности плиты перекрытий необходимо соединять между собой на опорах сварными или петлевыми связями, сечение которых определяют по расчету.

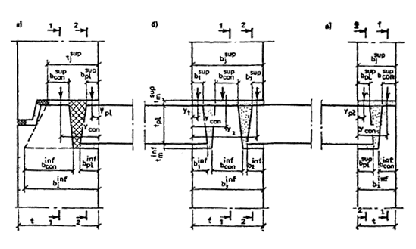

Рис. 8. Монолитные (а — в ) и платформенно-монолитные

Для обеспечения качественного заполнения бетоном полости между торцами плит перекрытий при платформенно-монолитном стыке толщину зазора по верху плиты рекомендуется принимать не менее 40 мм, а внизу плит — 20 мм. При толщине зазора менее 40 мм стык рекомендуется рассчитывать как платформенный.

Полость замоноличивания стыка по длине стены может быть непрерывной (см. рис. 8, в, г ) или прерывистой (см. рис. 8, д ). Прерывистая схема применяется при точечном опирании на стены плит перекрытий (с помощью опорных «пальцев»). При платформенно-монолитном стыке над и под плитой перекрытия необходимо устраивать горизонтальные растворные швы.

Конструктивное решение монолитного стыка должно обеспечивать надежное его заполнение бетонной смесью, в том числе при отрицательных температурах воздуха. Прочность бетона замоноличивания стыка назначается по расчету.

В комбинированном контактно-платформенном стыке вертикальная нагрузка передается через две опорные площадки: контактную (в месте непосредственного опирания стеновой панели через растворный шов) и платформенную (через опорные участки плит перекрытий). Контактно-платформенный стык рекомендуется преимущественно применять при одностороннем опирании плит перекрытий на стены (рис.10). Толщины растворных швов рекомендуется назначат аналогично швам в платформенном стыке.

Рис. 10. Контактно-платформенные стыки сборных стен

а — наружных; б, в — внутренних
