4)Применение скользящей опалубки при возведении ядер жесткости из монолитного железобетона в строительстве многоэтажных зданий.

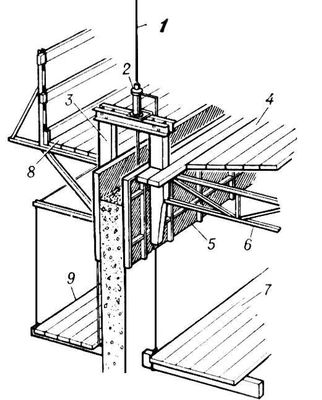

Рис. 2. Скользящая опалубка (фрагмент): 1 — домкратный стержень; 2 — гидравлический домкрат; 3 — домкратная рама; 4 — рабочий настил; 5 — щит опалубки; 6 — каркас рабочего настила; 7 — внутренние подвесные подмости; 8 — козырёк по наружному периметру опалубки; 9 — наружные подвесные подмости.

Она представляет собой пространственную опалубочную форму, установленную по периметру стен и поднимаемую по мере их бетонирования гидродомкратами. Основными элементами скользящей опалубки являются щиты, домкратные рамы, рабочий пол, подвесные подмости, домкратные стержни, устанавливаемые по оси стен, домкраты.

Применение скользящей опалубки ( 2.8) особенно эффективно при строительстве высотных зданий и сооружений с минимальным количеством оконных и дверных проемов, конструктивных швов и закладных элементов. К ним относятся силосы для хранилища материалов, дымовые трубы и градирни, ядра жесткости высотных зданий, резервуары для воды, радиотелевизионные башни. Важным преимуществом скользящей опалубки следует считать повышение темпов строительства, благодаря чему сокращается его стоимость.

Монолитное домостроение в скользящей опалубке обладает известной технологической гибкостью ( 2.9). С помощью одного комплекта опалубки путем ее переналадки можно возводить дома с различными планировочными решениями и разной этажности, придавая им архитектурную выразительность и оригинальность.

Сдерживающими факторами развития и широкого распространения скользящей опалубки являются: резкое удорожание производства работ в зимнее время; потребность в большом количестве рабочих высокой квалификации, в том числе для обслуживания систем скользящей опалубки; резкое снижение эффективности технологического процесса бетонирования при различных организационных неполадках и перерывах; большие затраты на ликвидацию всякого рода дефектов бетонирования и на доводку.

5)Конструкции несущих наружных (внутренний слой) и внутренних стен, выполненных из монолитного железобетона. Варианты решения перекрытий и сопряжения их с несущими стенами.

IV. Сборные железобетонные каркасы.

1)Основные несущие конструкции многоэтажных каркасных зданий. Многоэтажные каркасные здания рамной, рамно-связевой и связевой, схемы обеспечения их устойчивости.

В каркасных конструктивных системах основными вертикальными несущими конструкциями являются колонны каркаса, на которые передается нагрузка от перекрытий непосредственно (безригельный каркас) или через ригели (ригельный каркас). Прочность, устойчивость и пространственная жесткость каркасных зданий обеспечивается совместной работой перекрытий и вертикальных конструкций. В зависимости от типа вертикальных конструкций, используемые для обеспечения прочности, устойчивости и жесткости, различают связевые, рамные и рамно-связевые каркасные системы

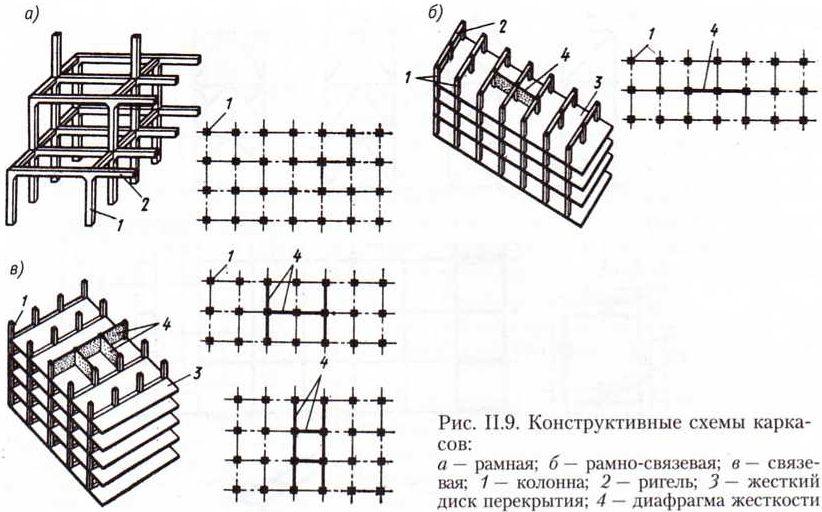

Существует 2 способа обеспечения жесткости плоских систем- по рамной и по связевой схемам. Комбинируя ими при расположении элементов несущего остова в обоих направлениях здания, можно получить 3 варианта пространственных конструктивных схем здания: рамную, рамно-связевую и связевую. В третьем направлении -горизонтальном – перекрытия обычно рассматриваются как жесткие диафрагмы. Все эти варианты встречаются при проектировании несущего каркасного остова.

Рамная схема- система плоских рам ( одно- и многопролетных; одно- и многоэтажных), расположенных в 2 взаимноперпендикулярных (или под другим углом) направлениях- систему сеток и ригелей, соединенных жесткими узлами при их сопряжениях в любом из направлений.

Рамно-связевая схема- решается в виде системы плоских рам, шарнирно соединенных в другом направлении элементами междуэтажных перекрытий. Для обеспечения жесткости в этом направлении ставятся решетчатые связи или стенки (диафрагмы) жесткости. Плоские рамы удобнее устанавливать поперек здания.

Связевая схема- наиболее проста в осуществлении. Решетчатые связи или диафрагмы жесткости, вставляемые между колоннами, устанавливаются через 24-30 м. но не более 48м., и в продольном и в поперечном направлениях; обычно эти места совпадают со стенами лестничных клеток.

Рамная схема применяется сравнительно редко из-за трудоемкости и большого расхода стали. Чаще особенно в производственных зданиях применяют рамно-связевую схему.

Связевая схема оправдывает свое широкое применение большой простотой построечных работ, меньшими затратами труду материалов и т.п.
