5.5 Расчет осадки свайного фундамента

Средневзвешенное значение угла внутреннего трения:

Где - расчетное значение углов внутреннего трения для отдельных пройденных сваями слоев грунта толщиной соответственно .

Размеры ростверка в пределах периметра куста свай:

Площадь условного массива:

Объем условного массива:

Объем свай:

Объем грунта:

Средневзвешенное значение объемного веса:

Вес условного массива грунта:

Вес свай:

Вертикальная составляющая нормальных сил на уровне нижних концов свай:

Среднее фактических давление на грунт под подошвой условного фундамента от нормативных нагрузок:

Природное давление условного фундамента:

Дополнительное вертикальное напряжение на глубине Z от подошвы условного фундамента:

где - коэффициент, принимаемый по [табл. 1, прил. 2, 1]

Вертикальное напряжение от собственного веса грунта на границе слоя, расположенного на глубине Z от подошвы условного фундамента, определяется:

Где – – соответственно, удельный вес и толщина i-го слоя грунта.

Нижняя граница сжимаемой толщи основания принимается на глубине, где выполняется условие:

при E

z
м	-	-	-					м	м
0	0	1,75	1	6,04	12,21	2,44	1200	0	0,01
0,8	0,67	1,75	0,901	5,44	12,95	2,59	1200	0,8
2	1,67	1,75	0,623	3,76	14,05	2,81	1200	1,2
3,2	2,58	1,75	0,344	2,08	15,15	3,03	1200	1,2

Раздел 6. Фундамент 3.

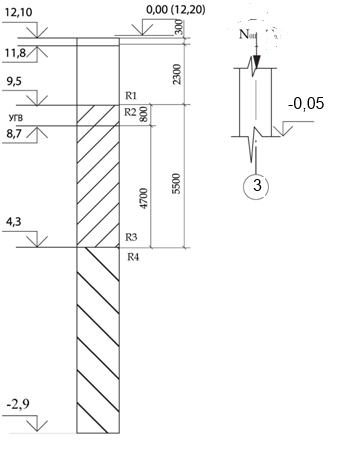

6.1 Расчетная схема

6.2 Определение глубины заложения фундамента.

Принимаем глубину заложения фундамента равной d=3 м.

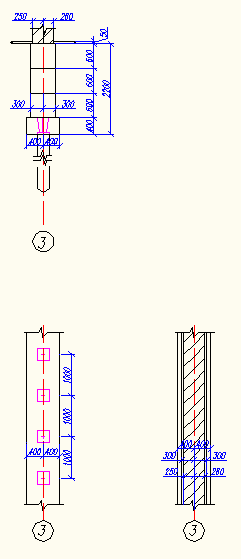

6.3 Расчет количества свай в кусте.

Число свай в фундаменте устанавливают исходя из допущений, что ростверк осуществляет равномерное распределение нагрузки на свайный куст. Расчёт ведут по первой группе предельных состояний. Ориентировочное число свай в кусте определяют по формуле:

Принимаем ленточный свайный фундамент. Рассчитываем на 1 погонный метр.

6.4 Учет внецентренного нагружения свайного фундамента

где NI — расчетная сжимающая сила, кН (тc);

M_x — расчетный изгибающий момент, кНм (тcм), относительно главных центральных осей х и у плана свай в плоскости подошвы ростверка;

n — число свай в фундаменте;

y_i — расстояния от главных осей до оси каждой сваи, м;

у — расстояния от главных осей до оси каждой сваи, для которой вычисляется расчетная нагрузка, м.

Должны выполнятся следующие условия:

N=16,15 тс

Условия выполняются, значит, задаемся одной сваей на 1 погонный метр.
