3.4 Расчет количества свай в кусте и конструирование ростверка

Число свай в фундаменте устанавливают исходя из допущений, что ростверк осуществляет равномерное распределение нагрузки на свайный куст. Расчёт ведут по первой группе предельных состояний. Ориентировочное число свай в кусте определяют по формуле:

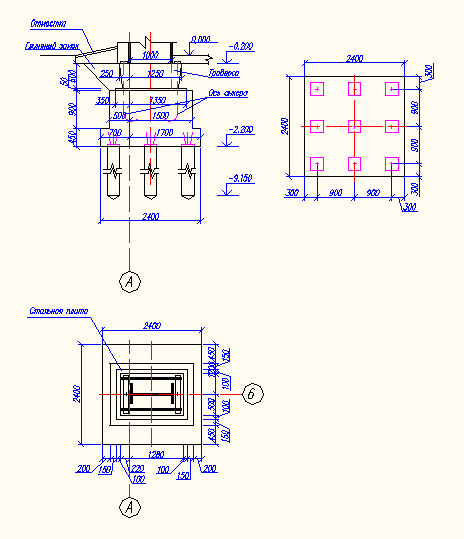

Принимаем свайный куст из 9 свай.

3.5 Учет внецентренного нагружения свайного фундамента

где NI — расчетная сжимающая сила, кН (тc);

M_x — расчетный изгибающий момент, кНм (тcм), относительно главных центральных осей х и у плана свай в плоскости подошвы ростверка;

n — число свай в фундаменте;

y_i — расстояния от главных осей до оси каждой сваи, м;

у — расстояния от главных осей до оси каждой сваи, для которой вычисляется расчетная нагрузка, м.

Находим эксцентриситет:

– нагружен внецентренно

Должны выполнятся следующие условия:

Условия выполняются, значит, размеры ростверка выбраны правильно.

3.6 Расчет осадки свайного фундамента

Средневзвешенное значение угла внутреннего трения:

Где - расчетное значение углов внутреннего трения для отдельных пройденных сваями слоев грунта толщиной соответственно .

Размеры ростверка в пределах периметра куста свай:

Площадь условного массива:

Объем условного массива:

Объем свай:

Объем грунта:

Средневзвешенное значение объемного веса:

Вес условного массива грунта:

Вес свай:

Вертикальная составляющая нормальных сил на уровне нижних концов свай:

Среднее фактическое давление на грунт под подошвой условного фундамента от нормативных нагрузок:

Природное давление условного фундамента:

Дополнительное вертикальное напряжение на глубине Z от подошвы условного фундамента:

, где - коэффициент, принимаемый по [табл. 1, прил. 2, 1]

Вертикальное напряжение от собственного веса грунта на границе слоя, расположенного на глубине Z от подошвы условного фундамента, определяется:

Где – соответственно, удельный вес и толщина i-го слоя грунта.

Нижняя граница сжимаемой толщи основания принимается на глубине, где выполняется условие:

при

z
м	-	-	-					м	м
0	0	1	1	18,46	12,21	2,44	1200	0	0,05
0,8	0,67	1	0,852	15,73	12,95	2,59	1200	0,8
3,1	2,58	1	0,233	4,3	15,15	3,03	1200	2,4
4,7	3,92	1	0,113	2,09	16,62	3,32	1200	1,6
