Раздел 2. Вариант фундаментов мелкого заложения.

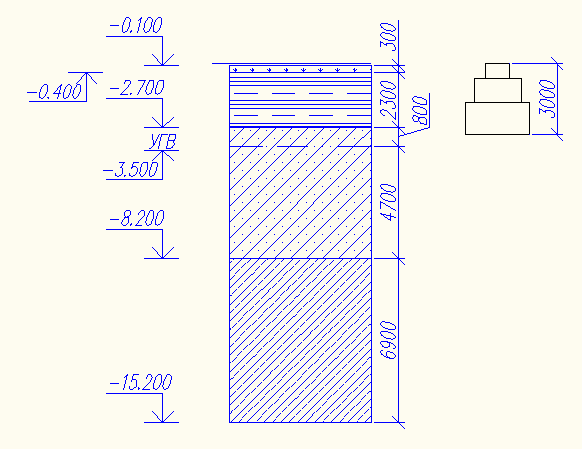

2.1 Расчетная схема.
Для расчета выбираем фундамент №1 – отдельно стоящий, наиболее нагруженный. По конструктивным соображениям фундамент монолитный железобетонный, служит для опирания стальной колонны двутаврового сечения шириной 1000мм.
2.2 Определение глубины заложения фундамента.
Глубина заложения фундамента определяется из условий:
Где
Окончательно принимаем глубину заложения d=3м.
2.3 Определение размеров подошвы фундамента.
Размер подошвы фундамента определяется из условий:
Коэффициент k' принимали, в зависимости от предварительного значения эксцентриситета, определенного по формуле
м.
K’=1.5
Где
Принимаем b=2,4м, l=4,8м.
2.4 Конструирование фундамента

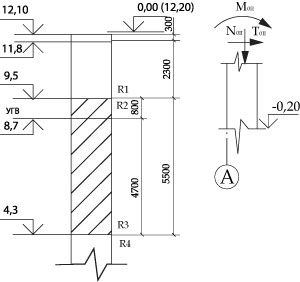

2.5 Учет внецентренного сжатия
Фундамент нагружен внецентренно.

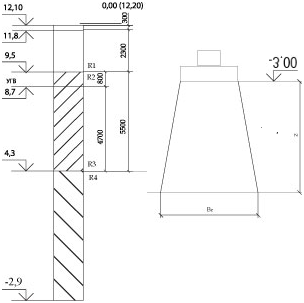

2.6 Проверка слабого подстилающего слоя
где
,
принимаемый
по табл.1 прилож.2 [1] в зависимости от
соотношения сторон η=l/b и ζ=2z/b
-
Допустимое напряжение:
2.7 Расчет осадки фундамента
Осадка основания S с использованием расчетной схемы в виде линейно-дефомируемого полупространства определяется методом послойного суммирования по формуле:
β - безразмерный коэффициент, равный 0,8
-
среднее значение дополнительного
вертикального нормального напряжения
в i-ом слое грунта, равное полусумме
указанных напряжений на верхней Zi-1
и нижней Zi
границах слоя по вертикали, проходящей
через центр подошвы фундамента
hi и Ei - соответственно толщина и модуль деформации i-го слоя грунта.
h - число слоев, на которые разбита сжимаемая толща основания
-
дополнительное вертикальное напряжение
от внешней нагрузки на глубине Z от
подошвы фундамента.
α - коэффициент, зависящий от формы подошвы фундамента, определяется по таблице 1 приложения 1 СНиП 2.02.01-83.
-
дополнительное вертикальное давление
на основание
p - среднее давление под подошвой фундамента
-
вертикальное напряжение от собственного
веса грунта на уровне подошвы фундамента.
Нижняя
граница сжимаемой толщи основания
принимается на глубине z=
,
где выполняется условие
=
0,2
,
Е ≥ 50 кгс/см2
Полученная осадка сравнивается с допускаемой, при этом должны выполняться следующие условия:
S < Sдоп
Рассчитаем осадку сконструированного фундамента, для чего разобьем сжимаемую толщу основания на слои. После этого сравним S с Sдоп =8(см)
z |
|
|
|
|
|
|
|
|
|
м |
- |
- |
- |
|
|
|
|
М |
М |
0 |
0 |
2 |
1 |
21,06 |
5,5 |
1,1 |
1800 |
0 |
0,025 |
0,5 |
0,417 |
2 |
0,972 |
20,79 |
6,53 |
1,31 |
1800 |
0,5 |
|
1,3 |
1,083 |
2 |
0,766 |
16,38 |
7,39 |
1,48 |
1800 |
0,8 |
|
2,48 |
2,067 |
2 |
0,462 |
9,88 |
8,66 |
1,73 |
1800 |
1,18 |
|
3,66 |
3,05 |
2 |
0,285 |
6,1 |
10,69 |
2,14 |
1800 |
1,18 |
|
4,84 |
4,03 |
2 |
0,187 |
4 |
11,96 |
2,39 |
1800 |
1,18 |
|
5,2 |
4,33 |
2 |
0,168 |
3,59 |
12,34 |
2,47 |
1800 |
0,36 |
|
7,2 |
6 |
2 |
0,095 |
2,02 |
14,18 |
2,84 |
1200 |
2 |
Суммарная осадка:
