Создание многоцветной градиентной заливки с помощью мыши
Для создания многоцветной градиентной заливки с помощью экранных элементов управления выполните следующие действия.
1. Выделите объект с градиентной заливкой.
2. Перейдите к инструменту Interactive Fill (Интерактивная заливка) панели Toolbox (Набор инструментов), см. рис. 8.15.
3. Дважды щелкните мышью на направляющей между концевыми цветами заливки. Появится новый узел цвета, а управляющий элемент Fountain Fill MidPoint (Средняя точка градиентной заливки), предназначенный для изменения положения средней точки градиентной заливки, исчезнет. Этот элемент используется только для двухцветных градиентных заливок.
4. Для изменения цвета выделенного узла щелкните на ячейке экранной палитры цветов.
5. Если необходимо, измените положение узла, перетащив его с помощью мыши.
Т
аким
способом можно добавлять множество
узлов в цветовой переход градиентной
заливки.
О
братите
внимание на изменения в панели свойств
(рис. 8.17). Управляющий элемент Fountain
Fill MidPoint (Средняя
точка градиентной заливки) исчез, а на
его месте появился счетчик Custom
Fountain Fill Node Position (Положение
узла в специальной градиентной заливке),
определяющий положение узла многоцветной
градиентной заливки,
или, как ее еще называют, специальной
заливки.

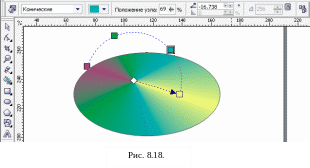

Пример создания многоцветной градиентной конической заливки имеющей два дополнительных промежуточных узла, представлен на рис. 8.18.
Для удаления узла цвета из многоцветной градиентной заливки выполните следующее:
в окне Fountain Fill (Градиентная заливка)(кнопка открытия окна расположена на панели свойств, см. рис. 8.16) выделите треугольный маркер и нажмите клавишу Delete (Удалить) или дважды щелкните на нем мышью;
при использовании инструмента Interactive Fill (Интерактивная заливка) щелкните на удаляемом узле правой кнопкой мыши или также нажмите клавишу Delete.
Заливка узором
Заливка узором – заполнение внутренней части объекта повторяющимся узором.
Д
ля
создания заливки узором и настройки ее
параметров щелкните на кнопке Pattern
Fill Dialog
(Диалоговое окно заливки узором) панели
Fill
Flyout
(Заливка) (см. рис. 8.10). На экране раскроется
окно Pattern
Fill (Узор),
предназначенное для настройки параметров
трех типов узоров (рис. 8.19):
переключатель 2_color (2-хцветный) – определяет двухцветный растровый узор;
переключатель Full color (Полноцветный) – определяет полноцветный векторный узор;
переключатель Bitmap (Растр) – определяет полноцветный растровый узор.
Для заполнения объекта заливкой узором выполните следующие действия.
1. Выделите объект.
2. Определите тип узора.
3. Выберите узор из списка образцов (рис. 8.19). Для того чтобы при выборе образца заливки на экране отображалось окно предварительного просмотра, используйте для перемещения по списку образцов клавиши управления курсором (, , , ).
4. Настройте параметры узора и его заполнения и щелкните на кнопке ОК.
Списки Front (Основной) и Back (Фоновый) предназначены соответственно для выбора цвета узора и фона узора. В этих списках находится кнопка Other (Другой) для более тонкой настройки цветов в окне Select Fill (Выбор заливки).
Кнопка Load (Загрузить) позволяет импортировать новый узор, который хранится на внешнем носителе. При загрузке цветной векторной заливки узором на экране отображается диалоговое окно Import (Импорт), и в списке фильтров появляется дополнительный фильтр PAT.
