Разделение смежных рельсовых цепей

Аппаратура рельсовых цепей

Путевые дроссель-трансформаторы. Дроссель-трансформаторы (ДТ) устанавливают в двухниточных РЦ на электрифицированных участках. Дроссельная часть ДТ (основная обмотка /) обеспечивает пропуск тягового тока в обход изолирующих стыков, а трансформаторная часть (дополнительная обмотка II совместно с основной) является составной частью РЦ (рис. 1). Дроссель-трансформаторы (табл. 1 и 2) используют также для подключения к рельсам отсасывающих фидеров тяговых подстанций, заземления на тяговые рельсы путевых устройств СЦБ, шкафов, мостов, путепроводов, газопроводов и т. п.

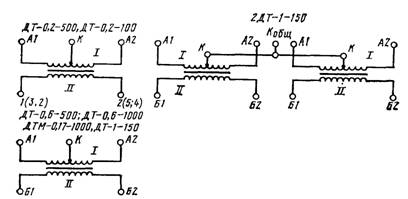

  Рис. 1. Схемы обмоток дроссель-трансформаторов В табл. 1 и 2 первое число в обозначении ДТ — номинальное полное сопротивление основной обмотки (выводы А1-А2) переменному току частотой 50 Гц при напряжении на основной обмотке I В (ДТ-0,6) или 0,5 В (остальные ДТ), второе число — номинальный ток в одной рельсовой нити (выводы Al-К или А2-К). При электротяге постоянного тока применяют дроссель-трансформаторы ДТМ-0,17 (рельсовые цепи метрополитена), ДТ-0,2 и ДТ-0,6, при электротяге переменного тока — ДТ-1 и 2ДТ-1. Магнитная система дроссель-трансформаторов ДТ-1 выполнена без воздушного зазора, ДТМ-0,17, ДТ-0,2, ДТ-0,6 — с воздушным зазором: 1—3 мм — для ДТ-0,2 Таблица 1. Основные характеристики ДТ

* Диаметр провода дополнительной обмотка ДТ-1 1,95 мм, для остальных перечисленных ДТ — 1 мм.

Таблица 2.2. Размеры и масса ДТ

* Состоит из двух ДТ-1-150 с одним объединенным средним наружным выводом. и ДТ-0,6, (3,7±0,5) мм — для ДТМ-0,17. Дроссель- трансформаторы заливают маслом после установки. Дроссель-трансформатор (рис. 2) состоит из сердечника 5 и ярма 4 (листовая электротехническая сталь), основной 1 и дополнительной 6 обмоток, чугунного корпуса 2 с крышкой 3, имеющей вентиляционное отверстие и уплотнитель из резины. Для разделки кабеля к ДТ прикрепляется муфта 7 с трубой 8. В крышке ДТ имеется отверстие для заливки масла. В верхней и нижней частях корпуса расположены отверстия с пробками для контроля уровня масла и его слива. Дроссель-трансформатор заливают маслом до нанесенной на корпусе красной черты, показывающей его уровень при температуре 15°С. Концы и средняя точка основной обмотки ДТ выведены из корпуса с помощью медных шин: концы дополнительной обмотки выведены в муфту. В зависимости от высоты балластной призмы дроссель-трансформаторы ДТ-0,2 и ДТ-0,6 устанавливают на опорных конструкциях в виде плит или крестообразных конструкций, состоящих из поперечной и продольной стоек; для установки ДТ-1-150 и 2ДТ-1-150 используют железобетонные основания путевых ящиков. На перегонах ДТ располагают не ближе 900 мм от внутренней грани головки ближнего рельса и не менее 100 мм ниже уровня верха его головки. На станциях ДТ могут возвышаться над уровнем верха головки рельса до 200 мм. При этом наиболее выступающие части ДТ должны быть не ближе 983 мм от внутренней грани головки ближнего рельса. Между концами шпал и ДТ параллельно пути устанавливают отрезок шпалы или деревянного бруска, к которому крепят перемычки. Между путями перемычки укладывают по отрезкам старогодных шпал. На участках с железобетонными шпалами перемычки прокладывают по деревянным брускам при помощи скоб.   Рис. 2. Конструкция дроссель-трансформаторов

Путевые ящики. Путевые ящики служат для размещения аппаратуры рельсовых цепей (трансформаторов, реле, резисторов), разделки сигнального кабеля, подключения приборов рельсовых цепей к рельсам при помощи тросовых перемычек и др. Путевые ящики (табл. 3) устанавливают на бетонном или металлическом основании. Ящик ПЯ-1 в зависимости от числа двухконтактиых клемм и полок имеет шесть сборок:

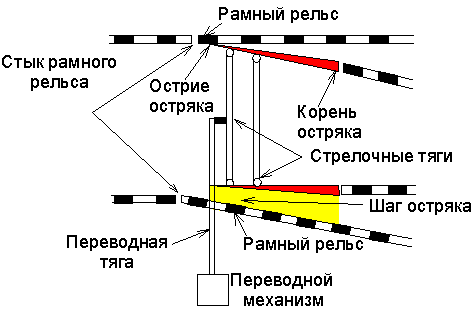

Ящик тя-l сборки 1 имеет две полки для установки аппаратуры, сборки 2 — одну. Предохранительные трубы и кожух крепят к ящикам и служат для защиты кабеля от механических повреждений, шланг (прорезиненный) — для соединения ящика с электроприводом. Путевой ящик с контактом местного управления предназначен для местного управления централизованной стрелкой в устройствах ДЦ и ЭЦ. Ящики с аппаратурой рельсовых цепей устанавливают на обочине земляного полотна или в междупутье. Аппаратуру путевых ящиков соединяют с жилами кабелей и контактными болтами перемычек. Для соединения перемычек с рельсами применяют такие же отверстия в рельсах, как и при установке стальных стрелочных соединителей. При деревянных шпалах перемычки от ящика к рельсам прокладывают по боковым поверхностям брусков длиной 450 мм, установленных между торцами шпал и ящиком. Перемычку к дальнему от ящика рельсу прикрепляют к верхней части боковой поверхности шпалы; она не должна касаться ближнего рельса. Крепление перемычек к брускам и шпалам и соединение с рельсами выполняют так же, как при монтаже стальных стрелочных соединителей. Запасы перемычек по длине свертывают кольцами и крепят к бруску и шпале так, чтобы перемычка могла свободно перемещаться при угоне рельса. На участках с железобетонными шпалами перемычки прокладывают по деревянным прокладкам так же, как и перемычки путевых дроссель-трансформаторов. Кабельные муфты. Эти муфты предназначены для разделки кабелей, их сращивания и разветвления, установки малогабаритной аппаратуры РЦ с подключением ее к рельсам и др. Применяют кабельные муфты следующих марок: РМ (рис. 3) — разветвительные для ответвлений от группового кабеля к светофорам, путевым трансформаторным ящикам РЦ и стрелочным электроприводам; УКМ-12 (рис. 4 а) — универсальные концевые для присоединения жил кабелей к аппаратуре, установки малогабаритной аппаратуры РЦ и подключения ее к рельсам, светофорам и др.; УПМ-24 (рис. 4 б) — универсальные промежуточные для тех же целей, что и муфта УКМ-12, а также для соединения кабелей и установки блока селеновых выпрямителей БВС; СМ (рис. 5) — соединительные для подземного соединения сигнально-блокировочных кабелей.

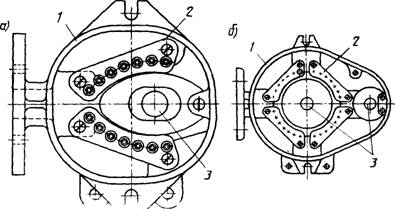

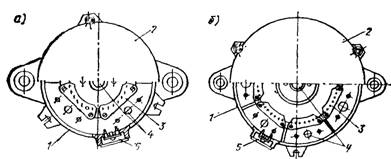

Рис. 3. Кабельные муфты разветвительные РМ4-28 (а), РМ7-49 (б): I — корпус; 2 — крышка; 3 — семиштырная клемма; 4 — кабельные выводы; 5 — телефонная розетка

Рис. 4. Муфты универсальные УКМ-12 (а) и УПМ-24(б): I — корпус; 2 — семиштырная клемма; 3 — кабельные вводы Корпуса и крышки муфт РМ, УКМ-12 и УПМ-24 (табл. 4) литые чугунные, в пазах крышек размещены прокладки из резинового губчатого шнура. Внутри муфт устанавливают клеммные панели на семь контактов. Корпуса муфт СМ состоят из верхней и нижней полумуфт, двух полухомутов, крышки и болтов, стягивающих полумуфты и крепящих крышку. В муфте УПМ вместо клеммной панели можно установить релейный трансформатор и предохранитель для питания осветительных ламп стрелочных указателей. Муфты УКМ и УПМ устанавливают на металлическое или железобетонное основание, РМ — как правило, на железобетонных фундаментах. Внутри корпусов муфт РМ устанавливают съемные перегородки для объединения и разъединения вводов в секциях. Муфты снабжены также розеткой для телефона.

Рис. 5 Муфта соединительная СМ: 1 — верхняя и нижняя полумуфты; 2 — кабельные вводы, 3 — полухомуты; 4 — крышка

1 На семь контактов.

3 Для крепления выпрямителя

3 В комплект входят перемычки путевых ящиков длиной 1620 и 3600 мм Число зажимов в муфтах РМ4-28, РМ7-49 и РМ8- 112 равно соответственно 28, 49 и 112, число предохранительных труб — 4, 5 и 6. Соединительные кабельные муфты изготавливают типов С-35М, С-50М, С-65М с диаметром отверстий соответственно 35, 50, 65 мм; муфты обеспечивают сращивание (разветвление) кабелей с числом жил соответственно 19, 42 и 61. Кабельные ящики. Кабельные ящики (табл. 5) служат для разделки жил кабеля и соединения их с изолированными проводами в местах перехода воздушных проводов автоблокировки в кабель. Кабельные ящики размещают на силовых, промежуточных и переходных опорах. Они состоят из литого чугунного ящика, комплекта предохранительных труб, хомутов для их крепления и пр.

Таблица 5. Основные данные кабельных ящиков

Во всех кабельных ящиках имеются два вывода для установки предохранителей, в КЯ-32 размещаются также два автоматических выключателя. Кабельные ящики поставляют с защитными трубами длиной 5, 6 и 7 м. Кабельные стойки. Кабельные стойки (табл. 6) служат для разделки кабелей, проложенных от аппаратуры рельсовых цепей и др. Перемычки путевых дроссель-трансформаторов. Перемычки предназначены для электрического соединения выводов основных обмоток ДТ с рельсами (дроссельные перемычки) и между собой (междроссельные перемычки). Таблица 6. Основные данные кабельных стоек

1. Имеет заземляющий трос.

2. Имеются две двухконтактные клеммы (на выводе штепсельного типа может быть установлен банановый предохранитель).

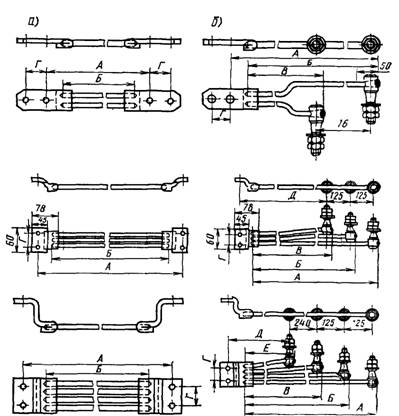

Рис. 6. Междроссельные (в) и дроссельные (б) перемычки путевых дроссель-трансформаторов Перемычки (рис. 6) состоят из двух—четырех гибких проводов, закрепленных по концам в медные наконечники, стальные штепсели или болты. Сечение проводов и их диаметр определяются типом ДТ: для ДТ-0,2-1000 и ДТ-0,6-1000 применяются перемычки с сечением одного провода 700 мм2 и диаметром 10,7 мм; для ДТ-0,2-500 и ДТ-0,6-500 — перемычки с сечением одного провода 50 мм2 и диаметром 9 мм; для ДТ-1-150 и 2ДТ-1-150 — перемычки с сечением одного провода 35 мм2 и диаметром 7,5 мм (табл. 7) (см. рис. 6).

3 ЭКОНОМИЧЕСКАЯ ЧАСТЬ

3.1 Технико-экономическое обоснование

Экономическая часть данного дипломного проекта представляет расчет затрат на исследование работы микроконтроллера ATMEL который заключается в оопределение себестоимости т микроконтроллера ATMEL. Себестоимость (С) это затраты на производство продукции выраженное в денежной форме. Затраты, являющиеся элементами себестоимости, определяются в отраслевых методических указаниях по планированию, учету и калькулированию себестоимости продукции.

Затраты на тепловизор состоят из :

- материальные затраты (затраты на комплектующие детали) Зм;

- заработная плата (Зп);

- отчисления на социальные нужды (Зо);

- электроэнергия на производственные нужды (Зэ);

- прочие производственные расходы (Зпр).

Расчет материальных затрат.

Эти затраты определяются из стоимости комплектующих деталей согласно таблице 3.1.

Таблица 3.1 Стоимость комплектующих деталей

3.2 Расчет затрат на заработную плату

Затраты на заработную плату определяются на основании должностных окладов установленных сотрудникам и времени потраченного на изготовление устройства микроконтроллера ATMEL

. Зп=Оклад/Рдн*Т, (3.1)

где Рдн- среднее количество рабочих дней в месяце (24 день)

Т – количество дней необходимое для изготовления устройства одноплатного компьютера.

Таблица 3.2 Расчёт фонда зарплаты на период выполнения работ.

На тепловизор необходимо 6 дней, тогда заработная плата сотрудников составит:

Зп1 = 80000/24*6=20000 тенге

Зп2= 70000/24*6=17500 тенге

Зп= 20000+17500=37500 тенге

3.3 Расчет отчисления на социальные нужды

Расходы на социальные нужды (Зо) включают социальный налог и социальное страхование.

Расчет социального налога производится с суммы годового расчетного показателя (ГРП), который рассчитывается следующим образом:

ГРП=МРП*12 (3.2)

где МРП- месячный расчетный показатель, на 2012 год установлен в размере 1618 тенге.

ГРП на 2012 год равен 19416 тенге (1618*12)

Социальный налог начисляется после выполнения удержаний в пенсионный фонд. Обязательные пенсионные взносы составляют 10% от заработной платы работника.

Расходы на социальное страхование составляет 2% от зарплаты работника.

Таблица 3.3 Ставки исчисления социального налога на 2012года

Для упрощения расчетов по социальному налогу рассчитаем средние заработные платы работников за месяц:

Зпср=(80000+70000)/2=75000 тенге

Сумма, облагаемая социальным налогом - 75000-75000*0,1=67500 тенге

Расчетная сумма, облагаемая социальным налогом 67500*12=810000 тенге,

Социальный налог

(СН)=( 272340*0,2)+(810000-272340)*0,15)/12=(54468+80649)/12=

135117/12=11260 тенге

Так как на изготовление одного устройства микроконтроллер ATMEL необходимо шесть дней, то за месяц изготовят четыре устройства, тогда затраты на социальный налог на одно устройство составят:

Зо=11260/4=2815 тенге(Зо)

Социальное страхование (СС)

СС=2815*0,02=56 тенге

3.4 Электроэнергия на производственные нужды (Зэ)

На разработку (проектирование, монтаж, изготовление) микроконтроллера ATMEL необходимо 70 КВт. Стоимость одного киловатта – 11,40 тенге.

Зэ = 11,40*70 = 798 тенге

Прочие производственные расходы Зпр

Прочие производственные расходы включают накладные расходы (Зн.р) (15% от заработной платы) и прочие расходы З пр (5%. от заработной платы)

37500*0,2=7500 тенге

3.5 Расчет общих затрат на микроконтроллер ATMEL

3общ.=Зм.+Зз.+Зо+Зэ.+Зн.р.+Зпр. (3.3)

3общ.= 5480+37500+2815+798+7500=54093 тенге

3.6 Расчет годовой эффективности

Затраты связанные с изготовлением микроконтроллера ATMEL по данному проекту составляют 54093 тенге.

Норма прибыли -25%

Цена тепловизора составляет:

54093+54093*0,25= 270465тенге

План изготовления в год:

ФРВ=Д-ПВ-О-Б (3.4)

где ФРВ – фонд рабочего времени

Д – количество календарных дней в году 365

ПВ – праздники и выходные 84

О – отпускные 21

Б – по причинам болезни 15

ФРВ / 12 дней = 245/6= 40,8

ГС = С * 40,8 = 54093* 40,8 = 2206994 тенге (3.5)

ГР = Ц * 40,8 = 67543 * 40,8 = 2755734 тенге (3.6)

Прибыль год (П) =ГР-ГС: (3.7)

ГР-ГС =2755734-2206994 =548740тенге

Коэффициент рентабельности реализации

ГР=548740/2755734*100=19% (19,912) (3.8)

Корпоративный подоходный налог –30% Чистая прибыль (ЧП)

ЧП=П-(П*0,3)=548740-548740*0,3=385803 тенге (3.9)

Коэффициент рентабельности по затратам

Rз = ЧП/ГС=385803/2204587*100%=17,5% (3.10)

Таким образом, расчёт затрат на микроконтроллера ATMEL показывает, что он равен 44034 тенге.

На рынке цена микроконтроллера ATMEL равна примерно 800000 тенге и при заложенной норме прибыли 25%. Цена разработанного тепловизор составляет 56 543 тенге.

4 ОХРАНА ТРУДА

Охрана труда выявляет и изучает возможные причины производственных несчастных случаев, профессиональных заболеваний, аварий взрывов пожаров, и разрабатывает систему мероприятий и требований с целью устранение этих причин и создания, безопасных и благоприятных для человека условий труда

Поэтому необходимо разработать средства защиты от этих вредных факторов. К данным средствам защиты относятся: вентиляция, искусственное освещение, звукоизо­ляция. Существуют нормативы, определяющие комфортные условия и предельно допус­ти­мые нормы запылённости, температуры воздуха, шума, освещённости. В системе мер, обеспечивающих благоприятные условия труда, большое место отводится эстетическим факторам: оформление производственного интерьера, оборудования, применение функ­циональной музыки и др., которые оказывают определённое воздействие на организм человека. Важную роль играет окраска помещений, которая должна быть светлой. В данном разделе дипломного проекта рассчитывается необходимая освещённость рабочего места и информационная нагрузка оператора.

Развитию утомляемости на производстве способствуют следующие факторы:

неправильная эргономическая организация рабочего места, нерациональные зоны размещения оборудования по высоте от пола, по фронту от оси симметрии и т.д.;

характер протекания труда. Трудовой процесс организован таким образом, что оператор вынужден с первых минут рабочего дня решать наиболее сложные и трудоёмкие задачи, в то время как в первые минуты работы функциональная подвижность нервных клеток мозга низка. Важное значение имеет чередование труда и отдыха, смена одних форм работы другими.

4.1 Законодательное обеспечение охраны труда

Трудовое законодательство – это совокупность действующих законов и нормативных актов, регулирующих общественно трудовые отношения рабочих и служащих. Законодательство о труде регулирует трудовые отношения всех рабочих и служащих, содействуя росту производительности труда, повышению эффективности общественного производства и подъему на этой основе материального и культурного уровня жизни трудящихся, укреплению трудовой дисциплины. Оно устанавливает охрану права на труд рабочих и служащих и неотъемное право на создание им высокого уровня безопасных и здоровых условий труда.

Законодательными актами по охране труда являются: Конституция республики Казахстан; КЗОТ Республики Казахстан; постановление Президента республики Казахстан Н.А.Назарбаева о труде.

4.1.1 Организация рабочего места

Рабочее место – это место человека в системе “человек – машина”, оснащенное средствами отображения информации, органами управления и вспомогательным оборудованием, на котором осуществляется его трудовая деятельность. Рабочее место может быть индивидуальным или коллективным.

Организация рабочего места зависит в основном от характера труда оператора (труд умственный или физический, тяжелый или легкий, разнообразный и монотонный) и условия труда (комфортные или неблагоприятные).

Комфортные условия труда – состояние внешней среды на рабочем месте оператора, обеспечивающее оптимальную динамику работоспособности оператора, хорошее самочувствие и сохранение его здоровья.

При выборе положения работающего необходимо учитывать: физическую тяжесть работ; размеры рабочей зоны и необходимость передвижения в ней работающего в процессе выполнения работ; особенности технологического процесса; мероприятия, направленные на снижение утомляемости.

Для создания комфортных и высокопроизводительных условий труда на рабочем месте имеет большое значение и вспомогательное оборудование, организационно-техническая оснастка, поэтому они должны соответствовать эргономическим требованиям. Рабочее место в помещении, где был набран дипломный проект, оснащено следующим вспомогательным оборудованием: лазерный принтер, планшетный сканер, факс-модем и конечно же персональный компьютер.

Важным моментом в организации рабочего места является также определение занимаемой им производственное площади.

Необходимость в этом диктуется тем, чтобы, во-первых, эта площадь позволяла удобно с наименьшей затратой энергии безопасно и произвольно вести трудовой процесс, то есть соответствовала нормам технологического проектирования, и, во-вторых, чтобы эта площадь по величине была не менее 4,5 м² на одного работающего, предусмотренной санитарными нормами проектирования промышленных предприятий (СН 245-71).

4.1.2 Метеоусловия на рабочем месте

Метеорологические условия на предприятие или микроклимат в помещении определяются следующими параметрами: температура воздуха в помещении (20-23⁰C); относительная влажность воздуха (45-60%); подвижность воздуха (0,15м/с); тепловое излучение. Эти параметры отдельно и в комплексе влияют на организм человека, определяя его самочувствие.

Для обеспечения установленных норм микроклиматических параметров и чистоты воздуха в помещениях применяют вентиляцию и кондиционирование воздуха. Проектирование системы вентиляции предполагает определение расхода воздуха для вентиляции машинного зала; составление принципиальной схемы вентиляции и аэродинамического расчета воздуховодов; выбор воздухозаборных и воздухораспределительных устройств.

В помещении необходимо обеспечить приток свежего воздуха, количество которого определяется технико-экономическими расчетами и выбором схемы системы вентиляции. Минимальный расход воздуха определяется из расчета 50 – 60 м³/ч. на одного человека, но не менее двукратного воздухообмена в час.

Кондиционирование воздуха – это процесс создания и автономного поддерживания в помещении температуры влажного режима в любое время года. Кондиционирование воздуха это одно из эффективных средств обеспечения нормальных условий для работы вычислительной техники и обслуживающего персонала. Существует много способов кондиционирования, и выбор того или иного определяется технологическими особенностями работы и общей тепловой нагрузкой.

3. Вибрация и шум

Шум – это звуковые колебания, различные по амплитуде и частоте.

Снижение шума, создаваемого на рабочих местах внутренними источниками, а также проникающего из вне, является важной задачей охраны труда.

Под настольные шумящие аппараты, такие как матричный принтер, обычно подкладывают мягкие коврики из синтетических материалов, а под ножки столов – прокладки из мягкой резины или войлока. В настоящее время корпуса персональных компьютеров и различных периферийных устройств изготавливаются из звуконепроницаемого материала, что снижает уровень шума.

Снижение уровня шума, проникающего в производственное помещение из вне, может быть достигнуто увеличением звукоизоляции ограждающих конструкций, уплотнением по периметру притворов окон и дверей.

Чтобы ослабить уровень шума необходимо сделать следующее:

Ослабить шум самих источников;

Снизить эффект суммарного воздействия отраженных звуковых волн;

Применять рациональное расположение оборудования;

Использовать архитектурно-планировочные и технологические решения изоляции источников шума.

Для вычислительных центров существуют следующие допустимые уровни шума:

Комнаты системных администраторов 50 дБ;

Административные помещения 60 дБ;

Машинный зал 65 дБ.

Длительное нахождение человека в зоне комбинированного воздействия различных неблагоприятных факторов может привести к профессиональному заболеванию.

Вибрация (лат. Vibratio — колебание, дрожание) — механические колебания

Вибрация возникает в самых разнообразных технических устройствах вследствие несовершенства их конструкции, неправильной эксплуатации, внешних условий (например, рельеф дорожного полотна для автомобилей), а также специально генерируемая вибрация.

О вибрации также говорят в более узком смысле, подразумевая механические колебания, оказывающее ощутимое влияние на человека. В этом случае подразумевается частотный диапазон 1,6—1000 Гц

Нормирование технологической вибрации как общей, так и локальной производится в зависимости от ее направления в каждой октавной полосе(1,6 — 1000 Гц) со среднеквадратическими виброскоростями (1,4 — 0,28)10⁻²м/сек, и логарифмическими уравнениями виброскорости (115—109 Дб), а также виброускорением (85 — 0,1 м/сек²). Нормирование общей технологической вибрации производится также в 1/3 октавных полосах частот (1,6 — 80 Гц)^[4].

Действие вибраций на человека различно. Оно зависит от того, вовлечён ли в неё весь организм или часть, от частоты, силы и продолжительности и пр.

Воздействие вибрации может ограничиться ощущением сотрясения (паллестезия) или привести к изменениям в нервной, сердечно-сосудистой, опорно-двигательной системах.

Но вибрация небольшой степени и в небольших количествах оказывает положительное влияние на человека.

В зависимости от источника возникновения различают следующие виды вибраций:

- локальная вибрация, передающаяся человеку от ручного механизированного (с двигателями) инструмента;

- локальная вибрация, передающаяся человеку от ручного немеханизированного инструмента;

- общая вибрация 1 категории — транспортная вибрация, воздействующая на человека на рабочих местах транспортных средств, движущихся по местности, дорогам и пр.' Пример: тракторы, грузовые автомобили, скутеры, мотоциклы, мопеды;

- общая вибрация 2 категории — транспортно-технологическая вибрация, воздействующая на человека на рабочих местах машин, перемещающихся по специально подготовленным поверхностям производственных помещений и т. п. Пример: краны, напольный производственный транспорт;

- общая вибрация 3 категории — технологическая вибрация, воздействующую на человека на рабочих местах стационарных машин или передающуюся на рабочие места, не имеющие источников вибрации. Пример: станки, литейные машины.

- общая вибрация в жилых помещениях и общественных зданиях от внешних источников. Пример: вибрация от проходящего трамвая.

общая вибрация в жилых помещениях и общественных зданиях от внутренних источников. Пример: лифты, холодильники.
