28.Классификация оптических приборов визуально-оптического контроля
По виду приемника оптического излучения различают три группы оптических приборов: визуальные, детекторные, комбинированные.
У визуальных приборов приемником оптического излучения является глаз. К визуальным относятся лупы, микроскопы, обзорные (наблюдательные) приборы, эндоскопы, а также приборы для измерения линейных и угловых величин.
К детекторным относятся приборы, в которых приемником оптического излучения являются различные детекторы: химические реагенты (фотоэмульсии), люминесцирующие вещества, электронные фотоэлектрические приборы и др.
Комбинированные приборы используются для визуального контроля и с помощью детекторов. Некоторые из них представляют собой сложный комплекс, в который, кроме оптических систем, входят различные электронные устройства и механизмы.
Визуальные оптические приборы, используемые при неразрушающем контроле для поиска дефектов в деталях и конструкциях, по назначению делятся на три группы:
а) приборы для контроля мелких близко расположенных объектов, т. е. деталей и изделий, расположенных от глаза оператора в пределах расстояния наилучшего зрения меньше 250 мм (лупы, микроскопы, телескопические лупы);
б) приборы для контроля удаленных объектов, т. е. расположенных далее 250 мм (телескопические лупы, зрительные трубы, бинокли);
в) приборы для контроля скрытых объектов – внутренних поверхностей отверстий, полых деталей и конструкций, сложных технических систем (смотровые зеркала, перископические приборы, эндоскопические приборы и системы).
29.Общие характеристики оптических приборов. Увеличение, поле зрения.
С помощью оптических приборов человек может изменять масштаб и освещенность изображений предметов, а также изменять их цвета. Однако оптические системы не позволяют безгранично увеличивать пределы и возможности наблюдения. Главными оптическими характеристиками приборов являются: увеличение (масштаб изображения); поле зрения.
Видимым увеличением называется отношение тангенса угла, под которым глаз наблюдателя видит изображение, образованное оптической системой, к тангенсу угла, под которым предмет виден невооруженным глазом
Г = tgγ'/ tgγ. (2.1)
Если это отношение положительно, то оптическая система образует прямое изображение. На это указывает одинаковость знаков γ и γ'. Повернутое (обратное) изображение оптической системы характеризуется различными по знаку углами γ и γ', следовательно, и величина видимого увеличения будет отрицательна.
Для фотографических объективов вместо видимого увеличения применяют масштаб изображения. Масштаб изображения определяется отношением фокусного расстояния объектива к расстоянию от объектива до предмета. Масштаб изображения принято обозначать следующим образом: 1 : 10 000, 1 : 25 000 и т. д.
Полем зрения называется та часть пространства предметов, которая видна или изображается с помощью данной оптической системы.
Поле зрения оптических систем принято характеризовать в угловой мере, если наблюдаются значительно удаленные предметы, или в линейной мере, если наблюдаются близко расположенные предметы.
Линейное поле зрения – это наибольший размер изображающей части предмета, охватываемой оптической системой прибора. Линейное поле является паспортной характеристикой оптических приборов, для которых определено расстояние до предметной плоскости.
Линейное поле зависит от увеличения прибора и измеряется в миллиметрах. Чем больше увеличение, тем меньше поле зрения (рисунок 2.2).

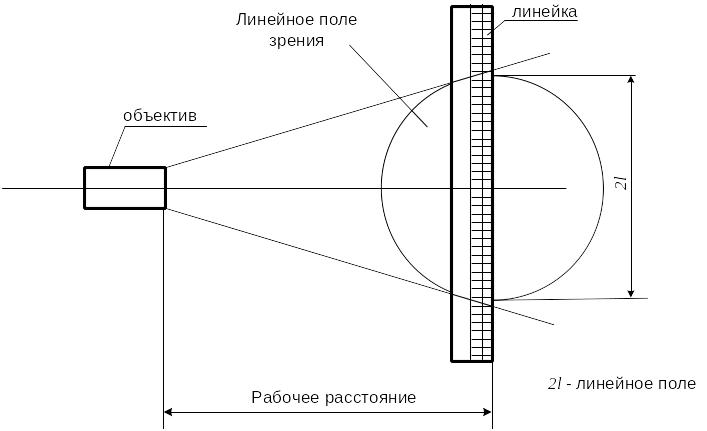

2.2 – Измерение линейного поля микроскопа
Угловое поле зрения – это угол, охватываемый оптической системой прибора.
