1.Основные понятия и определения
Электромагнитное излучение представляет собой электромагнитные волны, испускаемые источником, свободно распространяющиеся в пространстве и ничем не связанные с источником, образовавшим эти волны.
Электромагнитные волны–это возмущения электромагнитного поля (взаимосвязанных электрического и магнитного полей), распространяющиеся в пространстве с конечной скоростью.
Фотон - это квант поля электромагнитного излучения. Элементарная частица, обладающая нулевой массой покоя, энергией.
ε = hυ,
где h = 6,62 ∙10-34 Дж·с – квант действия (постоянная Планка);
υ -частота излучения (Гц) со скоростью, равной с, участвующая только в электромагнитных взаимодействиях.
Оптическое излучение – электромагнитное излучение, характеризующееся длинами волн в диапазоне 5·10 -9... 10 -3 м.
В состав оптического излучения входит: видимое излучение, ультрафиолетовое излучение и инфракрасное излучение.
Видимое излучение (свет) - излучение, которое может непосредственно вызывать зрительное ощущение. Видимое излучение характеризуется длинами волн, расположенными в диапазоне (3,8 ... 7,6) мкм.
Ультрафиолетовое излучение – оптическое излучение, длины волн монохроматических составляющих которого лежат в пределах от 10-9 до 4 ∙10-7 м.
Инфракрасное излучение – оптическое излучение, характеризующееся длинами волн, расположенными в диапазоне 7,6∙10-7... 10-3 м.
Монохроматическое излучение – излучение, характеризующееся одним значением частоты. В более широком смысле это совокупность фотонов, обладающих практически одинаковой частотой или длиной волны.
Сложное излучение – излучение, состоящее из совокупности монохроматических излучений разных частот.
Непрерывное оптическое излучение – оптическое излучение, существующее почти в любой момент времени.
Импульсное оптическое излучение – оптическое излучение, существующее в интервале времени, меньшем времени наблюдения.
2.Энергетические фотометрические величины
Энергетические фотометрические величины Хе – величины, определяющие временное, пространственное, спектральное распределение энергии оптического излучения, количественно выражаемое в единицах энергии (мощности) или в производных от них.
Энергия излучения Qе - энергия, переносимая излучением. Эта энергия, как и любая другая, имеет размерность:
Dim Qe =L2 MT-2,где L – размерность длины;М – размерность массы;
Т – размерность времени.
Энергия излучения Qе выражается в джоулях (Дж).
Поток изучения Фе – мощность излучения, определяемая отношением переносимой энергии к времени переноса, значительно превышающему период электромагнитных колебаний:
Фе = ∆Qe/∆t.
Размерность и единица потока излучения – Вт.
Сила излучения Iе – величина, определяемая отношением потока излучения dФе, распространяющегося от источника излучения внутри малого телесного угла dΩ, содержащего рассматриваемое направление к этому телесному углу (рисунок 1)
Iе = dФе/ dΩ.
Размерность и единица силы излучения – Вт/ср.

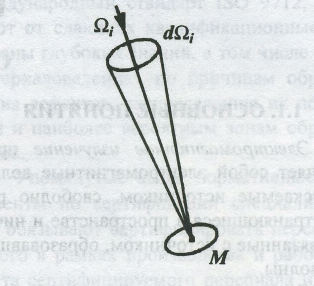

Рисунок 1 - К определению понятия "пространственная облученность"
Точечным источником излучения называют источник, размеры которого настолько малы по сравнению с расстоянием от него до приемника излучения, что ими можно пренебречь при расчетах.
Энергетическая светимость Ме – физическая величина, равная отношению потока dФe, исходящего от рассматриваемого малого участка поверхности, к площади dА этого участка:
Ме = dФe/ dА.
Единица энергетической светимости - Вт/м2.
Облученность Ее – величина, определяемая отношением потока излучения dФe, поглощенного малым участком поверхности, содержащей рассматриваемую точку, к площади dА этого участка
Ее = dФe/dА.
Единица облученности – Вт/м2.
Энергетическое освечивание Θе – величина, определяемая интегралом силы излучения по времени:
Θе = ∫Ie dt.
При постоянной силе излучения
Θе = ∆t.
Единица энергетического освечивания - Дж/ср.
Энергетическая экспозщия Не – величина, определяемая интегралом облученности по времени:
Hе = ∫Ee dt.
При постоянной облученности
Hе = Ee ∆t.
Единица энергетиче-ской экспозиции - Дж/м2.
Энергетическая яркость Ie в точке поверхности и в заданном направлении – величина, равная отношению силы излучения dIe,, элемента излучающей поверхности к площади dА ортогональной проекции этого элемента на плоскость, перпендикулярную направлению наблюдения:
Единица энергетической яркости - Вт/(ср-м2).
Энергетическая интегральная яркость Λе – величина, определяемая интегралом энергетической яркости по времени:
Λе
=
∫Le
dt.
Единица интегральной энергетической яркости – Дж/(ср-м2).
Спектральная плотность энергетической светимости по длине волны Ме, λ представляет собой отношение среднего значения энергетической светимости Мe в рассматриваемом малом спектральном интервале к ширине ∆λ (∆f) этого интервала
Ме, λ = Мe /∆λ, Ме, λ = Мe /∆f/
Единица спектральной плотности энергетической светимости Дж/м2.
