Шов втавр

Втавр соединяет детали, расположенные во взаимно перпендикулярных плоскостях.

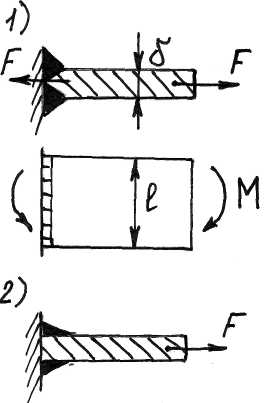

Рис 2.27 Шов втавр: 1 случай - аналогично шву встык; 2 случай – шов внахлестку

В зависимости от вида шва (с разделкой кромок или без), его рассчитывают: 1 случай (с разделкой кромок) – аналогично шву встык, 2 случай – шов внахлестку.

Точечная сварка

Предназначена для сварки тонких листовых конструкций. Основной параметр шва - сварной точки, который назначают в зависимости от толщины листов .

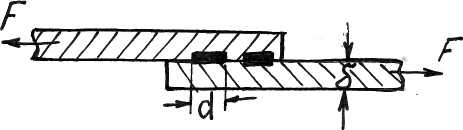

Рис 2.28 Схема сварного точечного шва, где - параметр шва, - толщина листов.

- число сварных точек, - число плоскостей.

Прочность сварных соединений и допускаемые напряжения

Прочность сварных соединений зависит:

1) от качества исходных материалов;

2) совершенства технологии сварки;

3) характера действующих нагрузок и т.д.

Эффективными мерами повышения прочности являются: автоматическая сварка, сварка в среде инертных газов, термообработка сварных швов.

Допускаемые напряжения для сварных соединений из углеродистых и низко легированных сталей при статической нагрузке.

Вид сварки
Автоматическая
Ручная

При переменных нагрузках умножают на коэффициент где - асимметрия цикла, - коэффициент концентрации напряжений.

Заклепочные соединения

Достоинства:

• Надежная работа при знакопеременных и ударных нагрузках;

• Возможность соединения разнородных материалов;

Недостатки:

• Высокая материалоемкость;

• Точность конструктивного и технологического оформления;

• Низкая производительность труда, процесс трудно автоматизировать, следовательно, высокая стоимость;

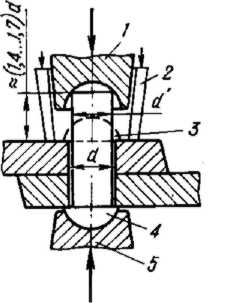

Рис 2.29 Схема заклепочного соединения: 1 - обжимка, 2 –прижим при машинной клепке, 3-замыкающая головка, 4 – закладная головка, 5 – поддержка.

В исходном состоянии . После расклепывания увеличивается до .

Классификация заклепок

I По виду заклепок.

Рис 2.30 Типы заклепок: а – с полукруглой головкой, б – полупотайная, в – потайная, г- трубчатая

II По назначению : 1) крепежные (прочные); 2) прочноплотные.

III По конструктивному выполнению:

- по числу рядов заклепок;

- по числу плоскостей среза заклепки;

- по наличию накладки;

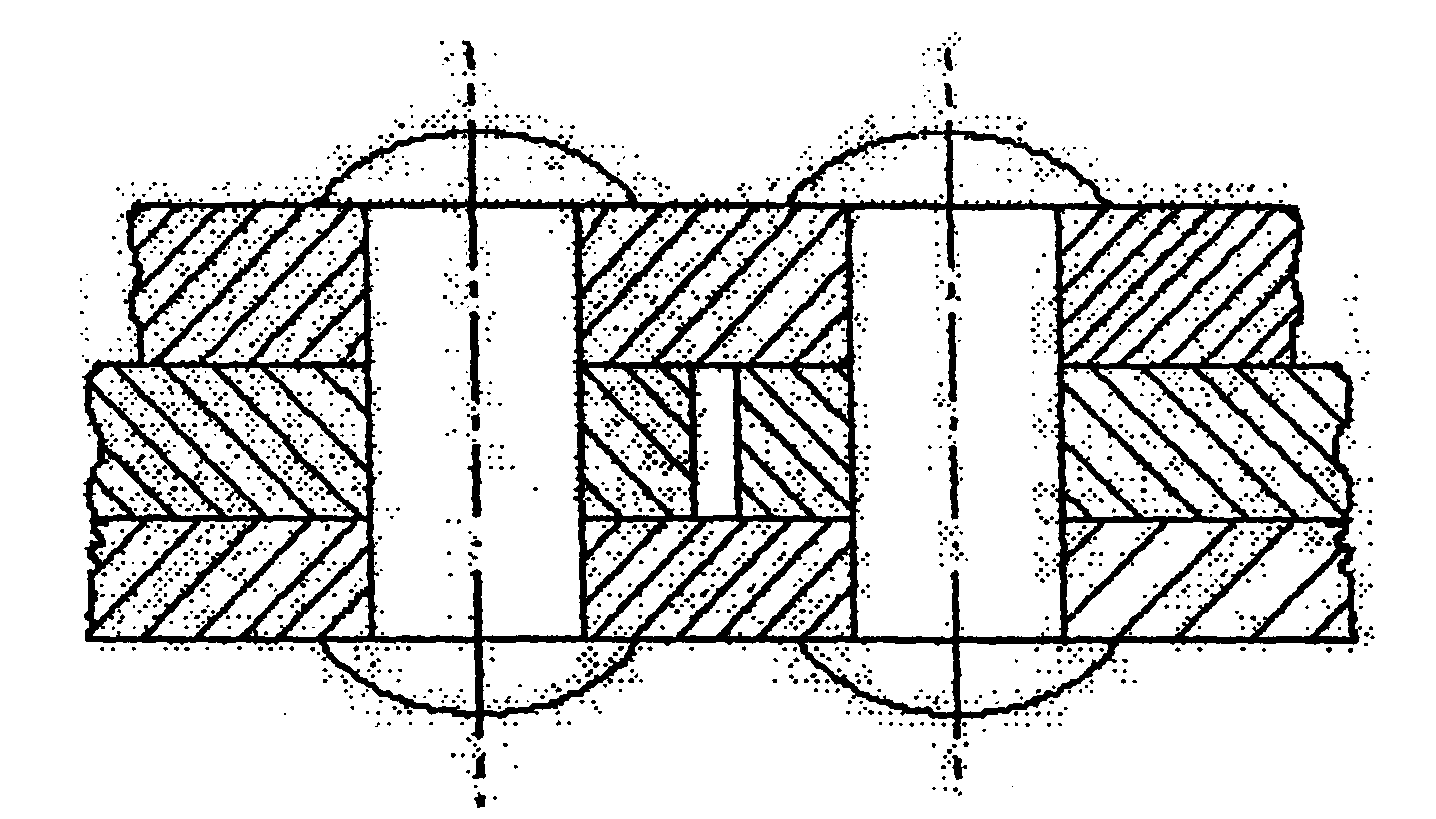

Рис 2.31 Однорядный, двухрядный шов с двумя накладками

Расчет заклепочных соединений на прочность

Считаем, что и распределены равномерно.

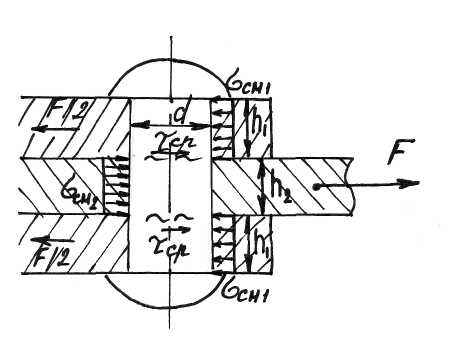

Рис 2.32 Расчетная схема заклепочного соединения

Расчет на срез:

Заклепки – это стандартные изделия, следовательно, они равнопрочные, т.е. достаточен лишь расчет на срез.

На основные размеры заклепочных швов выработаны нормы, по которым в зависимости от толщины соединяемых листов назначают:

- стержня заклепки,

- шаг заклепочного шва ,

- расстояние от центра заклепки до кромки листа.

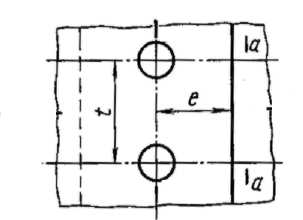

Рис 2.33

- предельная нагрузка, которую может выдержать материал без шва; - предельное напряжение в сечении А.
