Самоторможение и к.П.Д. Винтовой пары

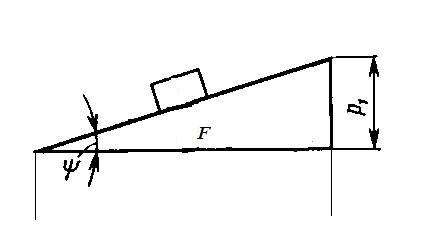

Рис 2.8
Условие самоторможения
в винтовой паре, при котором статическая
осевая нагрузка не вызывает самоотвинчивания
гайки, выражается неравенством
(

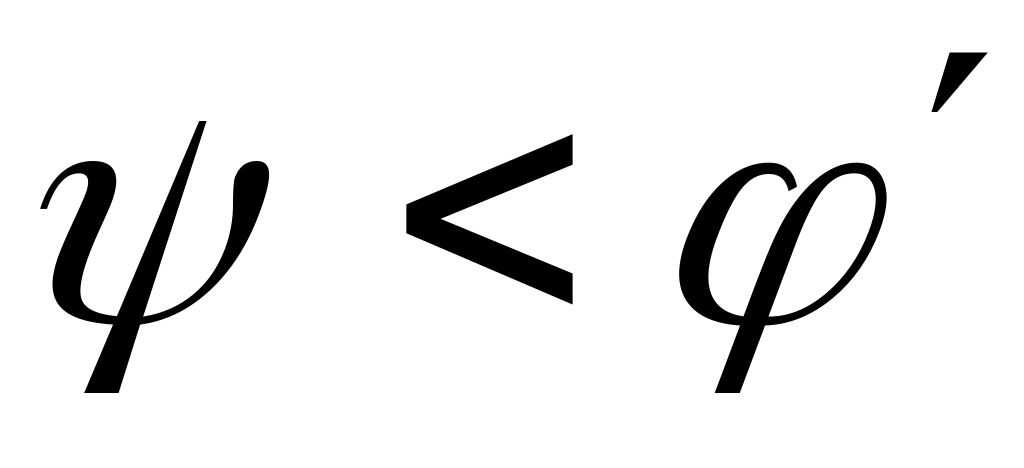

угол подъема винтовой линии меньше
приведенного угла трения).
К.п.д. винтовой
пары
определяется отношением полученной
работы на винте -
к
затраченной работе за один оборот винта
или гайки -
.
|

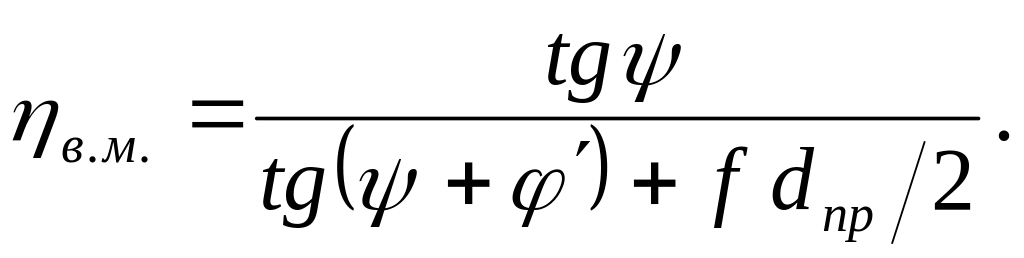

К.п.д. механизма:
|
Расчет резьбовых соединений на прочность

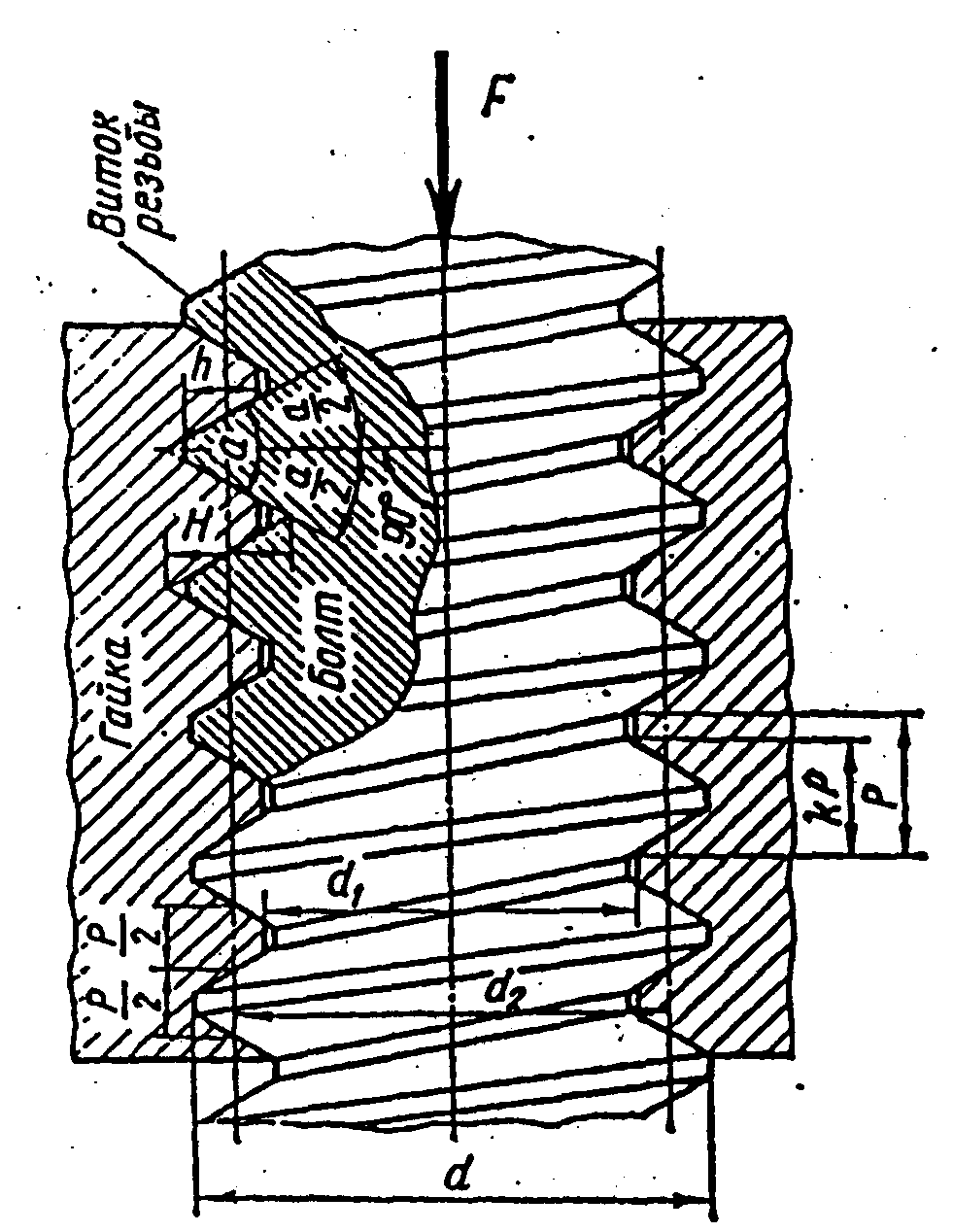

Рис 2.9 Резьбовое соединение
Экспериментально установлено, что основными видами разрушения резьбы являются срез и смятие.
Допущения: нагрузка распределяется равномерно по всем виткам резьбы, хотя на самом деле нагрузка распределяется неравномерно. Такое допущение допустимо, так как мы будем сравнивать расчетные напряжения с допускаемыми, определенными экспериментально.

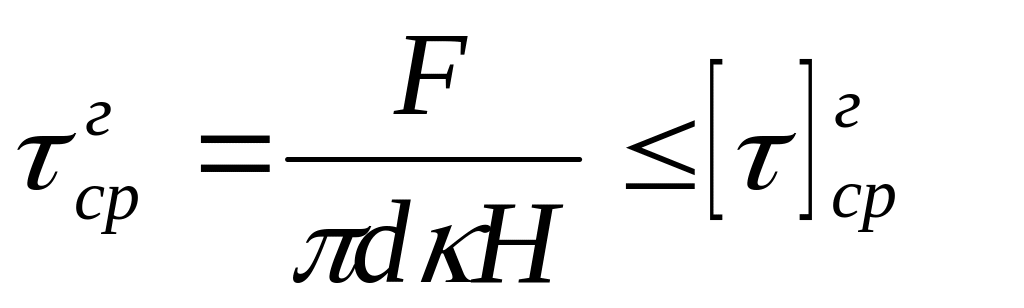

Расчет на срез
|
где
-
площадь среза одного витка;
-
число витков.

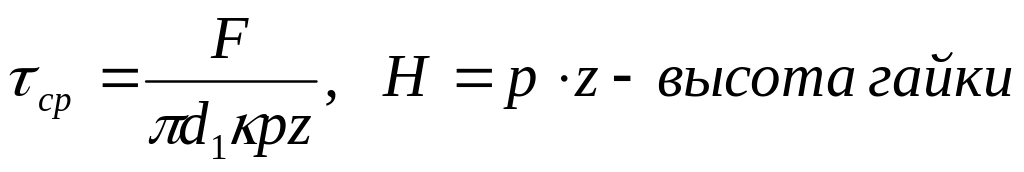

где
-
коэффициент, учитывающий тип резьбы.
|
|
Если материал винта и гайки одинаков, или гайка прочнее винта. То расчет ведется по формуле приведенной выше. Если винт из более прочного материала, то расчет ведется по формуле:
|
Проектный расчет (материал винта и гайки одинаков)
|

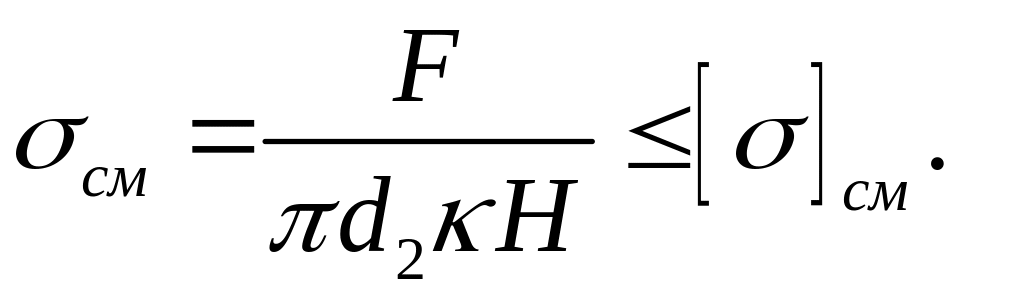

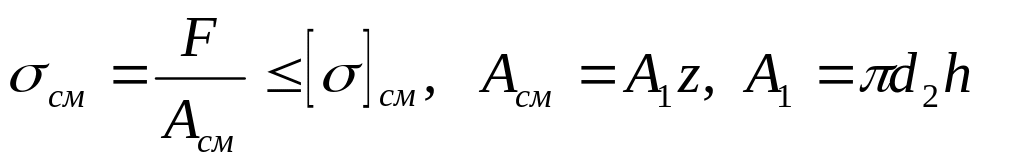

Расчет на смятие
|

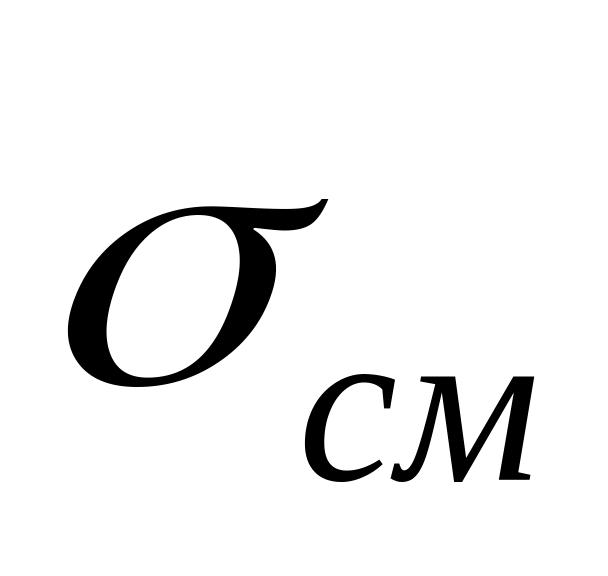

где
-
высота профиля резьбы,
|
Расчет ведется по менее прочному материалу. Кроме того, имеют место следующие виды повреждения резьбовых соединений:
излом витков резьбы.
отрыв головки болта.
разрушение по резьбе стержня болта (по
)
Стандартные
резьбовые соединения имеют такие
соотношения размеров, что они являются
равнопрочными по всем видам разрушения,
т.е. достаточно выполнить расчет по
одному критерию. В качестве такого

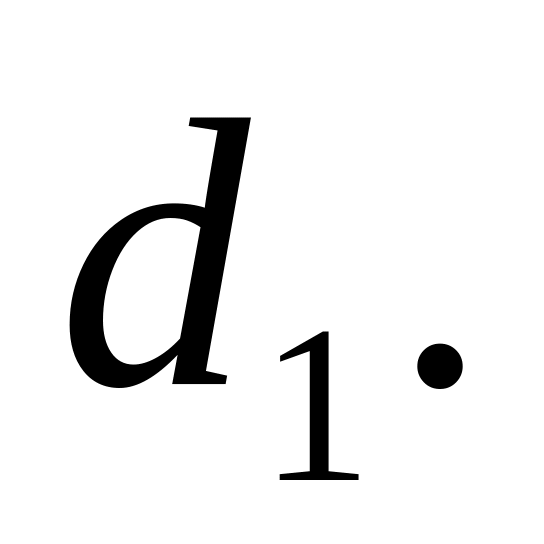

критерия принят внутренний диаметр
резьбы

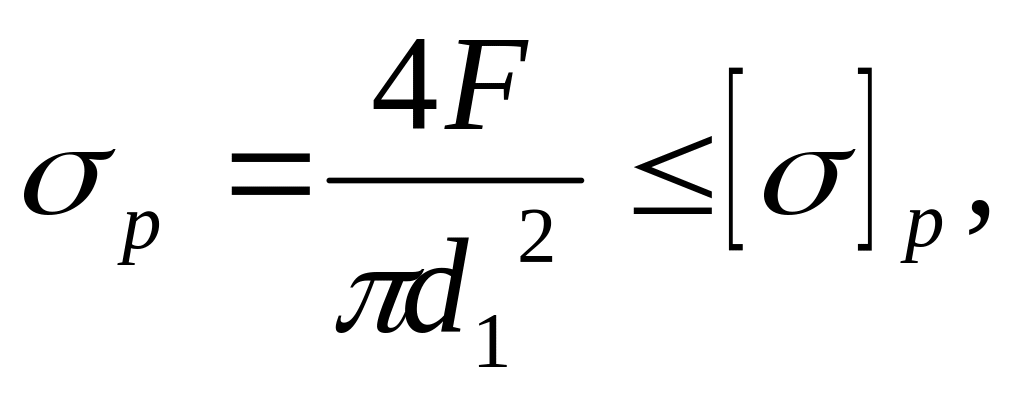

Расчет на прочность стержня болта (винта) при различных случаях нагружения. Случай 1 Болт нагружен только внешней растягивающей силой

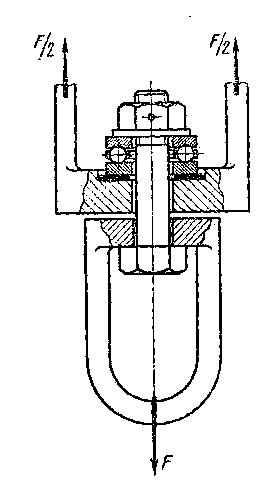

Рис 2.10

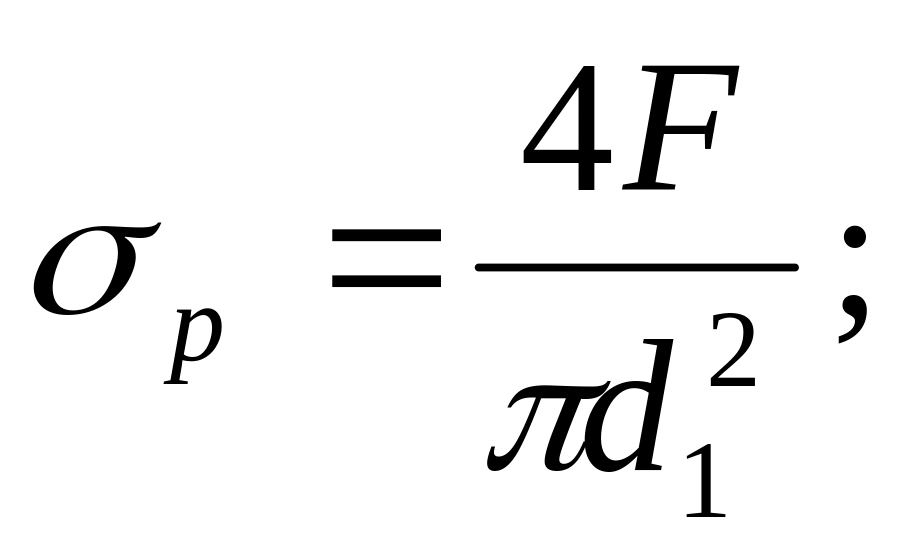

Для ненапряженного резьбового соединения:
|
Далее по расчетному
диметру
находят ближайшее большее стандартное
значение
,
по которому принимают все параметры
резьбы.
Случай 2 Болт затянут, внешняя нагрузка отсутствует
Рис 2.11
Пример конструкции
– крепление крышек герметичных
резервуаров. Величину усилия затяжки
определяют,
исходя из получения заданных
на прокладке.
где

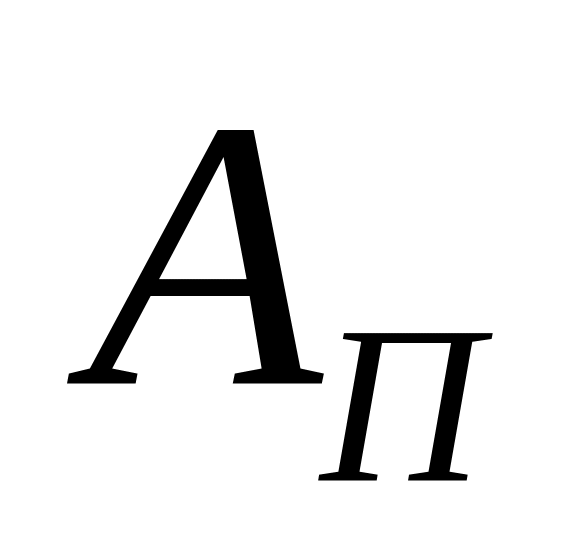

-площадь
прокладки на один болт. В период
затягивания в теле болта возникают
напряжения
от действия силы
и напряжения
от действия
.

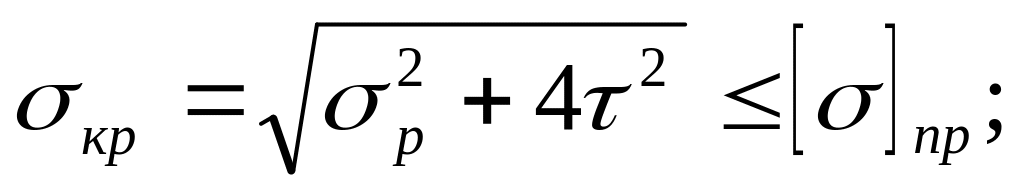

Расчет выполняется по 3ей гипотезе
прочности.
|

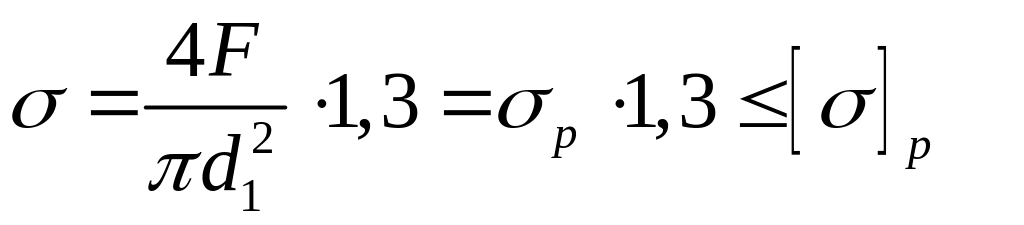

1,3 – коэффициент, учитывающий, что тело болта работает не на растяжение, а на растяжение и кручение.
|
