Лекция 2. Соединения

Резьбовые соединения, назначение и область их применения. Типы резьбы и ее параметры. Силовые соотношения в винтовой паре. Момент завинчивания. Самоторможение и к.п.д. винтовой пары. Расчет резьбовых соединений на прочность при различных случаях нагружения. Способы стопорения резьбовых соединений. Материалы и допускаемые напряжения.

Шпоночные соединения, их применение, расчет на прочность. Материалы и допускаемые напряжения. Шлицевые соединения, их классификация.

Неразъемные соединения. Сварные, заклепочные и прессовые соединения, их классификация и расчет на прочность.

Соединения

Разъемные	Неразъемные
(демонтаж которых возможен без их разрушения)	(демонтаж невозможен)
- резьбовые	- заклепочные
- шпоночные	- сварные
- клеммовые	- прессовые
- фрикционные	- паяные
- штифтовые	- клеевые
- шлицевые
- зубчатые
- клиновые

Резьбовые соединения.

Самый распространенный вид разъемных соединений. Они осуществляются с помощью крепежных резьбовых деталей (болтов, винтов, шпилек, гаек и т.п.)

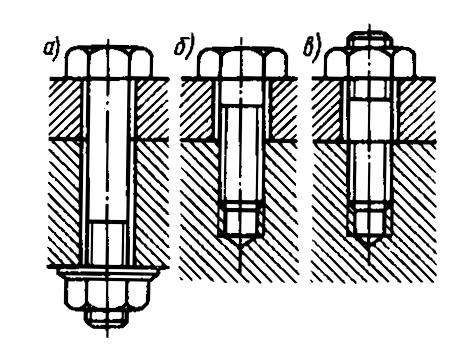

Рис 2.1 Виды крепежных деталей: а) болтовое; б) винтовое;

в) шпиличное

Типы резьбы.

Если рассечь резьбовую часть плоскостью, проходящей через ось болта, винта, гайки, то в продольном сечении будет получен профиль резьбы. По типу профиля резьбы делятся на 5 основных типов: метрическая, упорная, трапецеидальная, прямоугольная, круглая.

а)

б)

в)

г)

д)

Рис 2.2 Типы резьб: а)круглая; б)метрическая; в)прямоугольная;

г) упорная; д)трапецеидальная

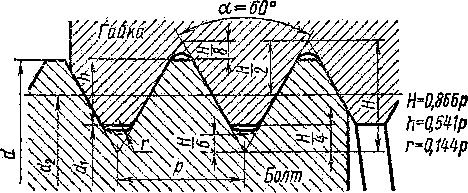

Метрическая резьба – наиболее распространенная из крепежных резьб. Имеет профиль в виде равностороннего треугольника. Обладает высокой нагрузочной способностью, имеет малый к.п.д. Радиальный зазор в резьбе делает ее негерметичной. Метрические резьбы делятся на резьбы с крупным и мелким шагом.

Обозначения:

М8; М10; М12 (крупная резьба шаг 1,25; 1,5; 1,75)

М8х1; М10х1,25; М12х1,25 (мелкая резьба),

M8-6q; M8x1-6q Шаг p =0,075 Ø6 мм, ГОСТ 9150-81.

Дюймовая резьба также как и метрическая треугольная, крепёжная. Её применяют для замены резьбовых деталей старых или импортных машин, ввозимых из стран в которых применяется дюймовая система мер (США , Англия и др.).

Обозначения: 3/4", 1/2" шаг измеряется количеством ниток (25,4 мм)

Применяется: d=3/16" ... 4"

p=3…24 ниток на 1”

Трапецеидальная резьба – основная резьба в передаче винт-гайка. К.п.д. больше, чем у метрической, т.к. профиль резьбы симметричен, воспринимает двухсторонние нагрузки.

Обозначения: Тр-40х6, ГОСТ 9484-81 d=8...640 мм p =1,5...48 мм

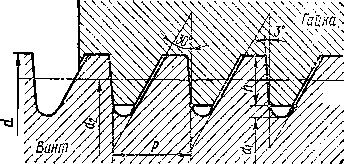

Упорная резьба – силовая ходовая резьба, но одностороннего действия. К.п.д выше, чем у трапецеидальной ре6зьбы. Нагрузочная способность и прочность выше, но резьба сложнее в изготовлении и негерметична.

d=10...660 мм p=2…48 мм

S 80х10 - обозначение ГОСТ 10177-62.

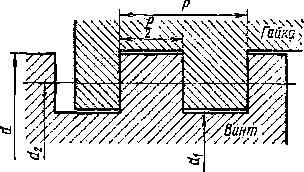

Прямоугольная (квадратная) резьба – ходовая силовая резьба. Из всех резьб имеет самый высокий к.п.д. Обладает пониженной прочностью, менее технологична, негерметична. Стандарта нет.

Круглая резьба – характеризуется высокой динамической прочностью. Низкий к.п.д., но высокая герметичность. Стандарта нет.
