Vраст. Сл.
Все объемы работ при разработке котлована приводим в таблицу 4.
Таблица 4-Объемы работ при разработке котлована
№ п/п |
Наименование работ |
Ед. изм. |
Количество |
1 |
Срезка растительного слоя, Vраст сл |
м3 |
|
2 |
Разработка котлована экскаватором ,Vмехобщ гр, в том числе: |
м3 |
|
- в транспортное средство, Vсоор |
м3 |
|
|
- на вымет, |
м3 |
|
|
3 |
Разработка недобора грунта(вручную) |
м3 |
|
4 |
Устройство песчаной подушки, Vпес. п |
м3 |
|
5 |
Обратная засыпка пазух котлована вручную, 0,3 Vо.з.: |
м3 |
|
6 |
Обратная засыпка пазух котлована бульдозером, 0,7 Vо.з.: |
м3 |
|
7 |
Уплотнение грунта обратной засыпки, в том числе: - вручную, Vр.у - катком, Vм.у |
м3 м3 |
|
2.2 Определение объемов работ при устройстве сети и сооружений на ней
Составление спецификации сборных элементов.
Количество труб определяется исходя из геометрических размеров траншеи и, соответственно, размеров самих труб. Количество труб определится по выражению:
К=(L- n·D)/ l1, шт
где L – длина трассы, м
n – количество колодцев, шт
D – диаметр наружный колодца, м
l1 – длина одной трубы, м
Количество элементов сборных колодцев определяется исходя из геометрических размеров траншеи и (средней глубины hср), соответственно, размеров самих колодцев. Высота рабочей части колодца надлежит принимать : для канализации 1,8 м, для водоснабжения -1,5 м. Приложение 1 табл. 1
Расчет удобно представить ввиде таблицы 6
Таблица 6 – Спецификация сборных элементов
№ п/пк |
Наименование элемента |
Марка эл-та |
Общее кол-во, шт |
Размеры, мм |
Масса, т |
|||
l |
b |
h |
одного эл-та |
Всех эл-тов |
||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
где l – длина элемента
b – ширина элемента (для трубы наружный диаметр)
h – высота элемента
3. Выбор комплектов машин и механизмов для производства работ
3.1. Выбор комплектов машин и механизмов при вертикальной планировке (срезка растительного слоя)
В зависимости от среднего расстояния перемещения грунта Lср выбираются скреперные (Lср ≥ 100 м) или бульдозерные (Lср≤100 м) комплекты.
Разработка и перемещение грунта бульдозерами.
При резании грунта отвалом длина пути набора бульдозера рассчитывается по формуле:
,
где Vг – объем грунта в плотном теле, срезаемого отвалом в м3;
а – длина отвала (определяется из технических характеристик бульдозера), м;
h – толщина стружки, срезаемой ножом бульдозера (принимается в среднем 0.2м), м;
Объем грунта (в плотном теле), срезаемого отвалом, м3:
,
где а – длина отвала, (определяется из технических характеристик бульдозера), м;
Н – высота отвала, (определяется из технических характеристик бульдозера), м;
Кр – коэффициент первоначального разрыхления грунта, зависит от вида грунта, определяется по таблице 3.
-
угол естественного откоса.
Выбирается схема движения бульдозера.

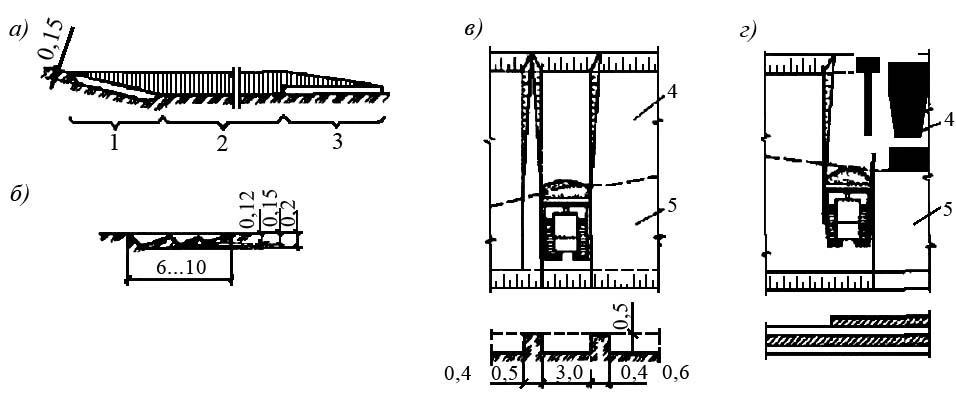

Рис. 3 – Схема резания и перемещения грунта бульдозером: а) продольная при резании под уклон; б) то же, при горизонтальном участке; в) то же, траншейным способом; г) то же, послойным способом; 1 – участок резания; 2 – то же, при перемещении; 3 – то же, разгрузки; 4 – насыпь; 5 – выемка
Таблица 4 – Производительность бульдозеров при разработке и перемещении нескального грунта I группы бульдозерами, мЗ/см
Тип |
Марка |
Дальность перемещения грунта, м |
||||||
трактора |
бульдозера |
10 |
20 |
30 |
40 |
50 |
60 |
100 |
ДТ-54 |
Д-159Б |
534 |
300 |
240 |
- |
- |
- |
- |
Т-74 |
Д-535 |
940 |
480 |
324 |
245 |
- |
- |
- |
С-80 |
Д-157 |
1125 |
600 |
410 |
310 |
250 |
210 |
- |
С-80 |
Д-259 |
1310 |
700 |
480 |
360 |
280 |
245 |
- |
С-100 |
Д-271 |
1334 |
710 |
480 |
365 |
295 |
246 |
- |
С-100 |
Д-493 |
1510 |
810 |
550 |
420 |
340 |
280 |
- |
Т-180 |
Д-575А |
2220 |
1190 |
816 |
620 |
500 |
420 |
230 |
Т-180 |
Д-522 |
2350 |
1230 |
834 |
630 |
506 |
422 |
230 |
Т-180 |
Д-521 |
2760 |
1455 |
988 |
748 |
600 |
500 |
275 |
ДЭТ-250 |
Д-384 Д-385 |
2960 |
1570 |
1066 |
807 |
650 |
544 |
300 |
Примечание. Наибольшая эффективность достигается при перемещении грунта на следующие расстояния: для бульдозеров на тракторах Т-74 и ДТ-54 - 25-40 м, С-80 и С-100 40-60 м, Т-180 и ДЭТ-250 - 70-100 м.
