8.5 Выбор метода очистки сточных вод и состава сооружений. Составление технологической схемы очистки сточных вод

На основании характеристики состава стоков и расчёта необходимой степени очистки сточных вод перед сбросом в водоём по БПК_полн = 96,825% (требуемой концентрацией органических веществ по БПК_полн в очищенной сточной воде L_ст=15,67мг/л) а также необходимой степенью очистки сточных вод по взвешенным веществам Э_m=92,03% (допустимому содержанию взвешенных веществ в сточных водах после очистки m =25,16мг/л), принимаем полную биологическую очистку. Исходя из того, что на сооружения биологической очистки должны поступать сточные воды с содержанием взвешенных веществ не более 150мг/л, назначаем механическую очистку. Учитывая среднесуточный расход сточных вод (производительность станции 26600 м³/сут) в качестве сооружений для биологической очистки принимаем биофильтры, для механической – решетки, горизонтальные песколовки с круговым движением воды и горизонтальные отстойники с прямолинейным движением воды. Для дезинфекции сточных вод назначаем хлорирование. Для смешения сточной воды с хлором предусматриваем смеситель, а для окисления загрязнений хлором – контактные резервуары.

Для удаления осадков, образующихся на очистной станции, принимаем следующую схему. Отбросы, задерживаемые на решетках, удаляются на свалку. Песок из песколовок поступает на песковые площадки, откуда периодически вывозится и используется в строительных целях. Биологическая пленка после вторичных отстойников уплотняется и совместно с осадком из первичных отстойников поступает на механическое обезвоживание. Механически обезвоженный осадок подвергается термосушке с последующей утилизацией.

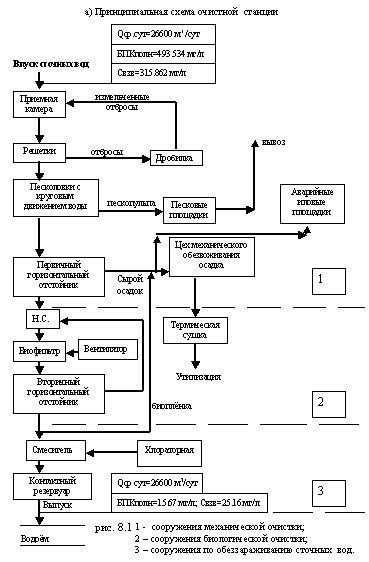

Принципиальная схема очистной станции представлена на рисунке 8.1.а.

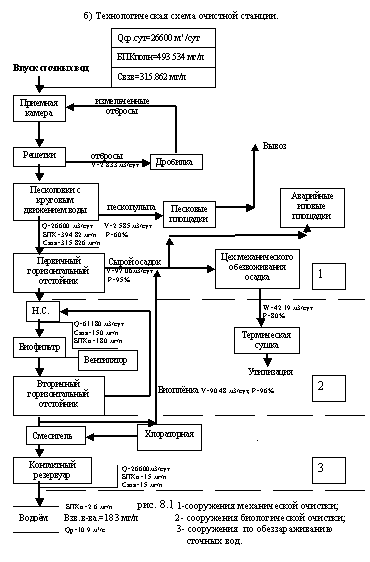

После завершения расчетов сооружений очистной станции дополняем принципиальную схему необходимыми данными и получаем технологическую схему, которая представлена на рисунке 8.1.б.

8.6 Расчет сооружений очистной станции.

8.6.1 Расчет сооружений механической очистки сточных вод

8.6.1.1 Приемная камера

Сточные воды с расчетным расходом q_макс = 0,513 м³/с поступают на очистную станцию по двум ниткам напорного водовода диаметром 600 мм каждая. В этом случае согласно табл.5.1[9], может быть принята приемная камера марки ПК-2-60б с размерами: А=16000мм, В = 2500мм, Н = 1600мм. Приемная камера показана на рисунке 7.2, её назначение описано в п.7.6.1.1.

8.6.1.2 Решетки

Расчетная схема решетки представлена на рисунке 7.3, назначение данного сооружения механической очистки сточных вод описано в п. 7.6.1.2.

Определяем площадь живого сечения рабочих решеток:

где: v-скорость движения жидкости в прозорах решетки, м/с. В прозорах механизированных решеток v = 0,8-1,0м/с, принимаем v = 1м/с.

По таблице 5,2 [9] (пропускная способность 26600 м³/сут) принимаем решетки марки РМВ-1000 . Тогда число рабочих решеток составит:

Принимаем 2решетки рабочих и 1 резервную той же марки (в соответствии с [9]).

Основные показатели решеток:

• пропускная способность– 26000м³/сут

• площадь прохода решетки – 0,3м²

• ширина прозоров – b = 0,016м

• толщина прозоров – s = 0,008м

• стержни прямоугольного сечения

• ширина решетки –В_р = 1425мм

• ширина канала перед решеткой – В = 1000мм

• глубина канала перед решеткойН = 1000мм

Число прозоров в решетке n можно определить по формуле:

В_р = nb + (n-1)s;

1425 = n16+(n-1)8,

откуда:

n =

Расчетное наполнение перед решеткой:

где: К₁- коэффициент, учитывающий стеснение потока граблями, К₁=1,05.

Далее выполняем гидравлический расчет подводящего канала, пользуясь 4. Данные гидравлического расчета подводящего канала приведены в таблице 8.2.

Таблица 8.2

Данные гидравлического расчета подводящего канала

Расчетные данные	Расход, л/с
	qср = 153,95 л/с	qmax = 256,5 л/с	qmin=41,25 л/с
Уклон i	0,0008	0,0008	0,0008
Ширина В, м	1,0	1,0	1,0
Наполнение h, м	0,26	0,35	0,11
Скорость v, м/с	0,61	0,71	0,4

Поскольку рабочих решеток две, то подводящий канал к каждой из них рассчитывается на половину расчетного расхода.

При определении размеров сечения канала следует учитывать, что наиболее выгодным является прямоугольное сечение, у которого отношение ширины к высоте равно 2.

Скорость в уширенной части перед решеткой при минимальном притоке сточных вод желательно не менее 0,4м/с во избежание заиливания канала:

Потери напора в решетке определяем по формуле:

где: К – коэффициент, учитывающий увеличение потерь напора в решетке вследствие засорения её отбросами, К=3;

 - коэффициент местного сопротивления решетки:

 - угол наклона решетки к горизонту,  = 60⁰.

На величину потерь следует понизить дно камеры за решеткой.

Определяем размеры камеры решетки в плане:

Общая строительная длина камеры решеток:

Строительная глубина канала перед решеткой Н=1000мм.

Пол здания решеток должен возвышаться над расчетным уровнем сточной воды в канале Z не менее чем на 0,5м.

Суточный объем отбросов, снимаемый с решеток, определяем по формуле:

где: а- отбросы, приходящиеся на одного человека в год, (а=8л табл. 22 [6]);

N_пр- приведенное население по взвешенным веществам.

Масса отбросов, снимаемых с решеток за сутки:

где: 750 кг/м³- плотность отбросов (п. 5.13 [6]).

или за час:

где: К_ч- коэффициент часовой неравномерности поступления (п. 5.13 [6]).

Для дробления отбросов применяем дробилки молоткового типа.

Предусматриваем установку дробилок типа Д-3 (одна рабочая и одна резервная) с техническими характеристиками:

- производительность 300…600 кг/ч

- мощность электродвигателя 20 кВт

- ширина разгрузочного отверстия 230 мм

- длина разгрузочного отверстия 300 мм

- расход воды 2.5…5 м³/ч

- масса 437 кг

Расход жидкости, подаваемой к дробилке, определяем из расчета 40м³ (Р=40 м³) на 1т отбросов:

Измельченная масса сбрасывается в канал перед решёткой.
