7.6.1.2 Решетки

Решетки применяются для задержания из сточных вод крупных загрязнений и являются сооружениями, подготавливающими сточные воды дальнейшей, более полной очистке.

Выбираем тип решетки пользуясь литературой [2, 3, 7-9]. Данные по выбору решеток приводятся в приложениях 4, 5, 6 пособия, а данные по выбору транспортера в приложении 7.

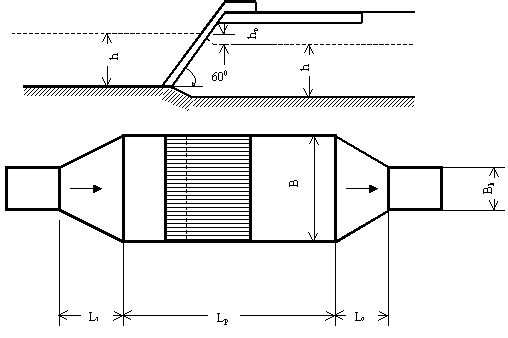

Расчетная схема решетки представлена на рисунке 7.3.

Рис. 7.3 Расчетная схема решетки.

Площадь живого сечения рабочих решеток:

где v- скорость движения жидкости в прозорах решетки, м/с. В прозорах механизированных решеток v=0,8-1,0м/с, принимаем v=0,9м/с.

По таблице 5.2 [9] принимаем решетки марки МГ10Т (площадь прохода f=0,74м²). Тогда число рабочих решеток составит:

Принимаем четыре решетки – три рабочих, одна резервная (в соответствии с табл. 22 [6]).

Основные показатели решеток:

• площадь прохода решетки – 0,74 м²

• ширина прозоров – b=0,016 м

• толщина прозоров – s=0,008 м

• стержни прямоугольного сечения

• ширина решетки – В_р=1580 мм

• ширина канала перед решеткой – В=1000 мм

• глубина канала перед решеткой Н=2000 мм

Число прозоров в решетке n можно определить по формуле:

В_р=nb+(n-1)s;

1580=n16+(n-1)8,

откуда

n=

Расчетное наполнение перед решеткой:

где К₁- коэффициент, учитывающий стеснение потока граблями, К₁=1,05.

Далее выполняем гидравлический расчет подводящего канала, пользуясь 4. Данные гидравлического расчета подводящего канала приведены в таблице 7.2.

Таблица 7.2

Данные гидравлического расчета подводящего канала

Расчетные данные	Расход, л/с
	qср=444 л/с	qmax=628л/с	qmin=316 л/с
Уклон i	0,0008	0,0008	0,0008
Ширина В, м	1,0	1,0	1,0
Наполнение h, м	0,535	0,694	0,415
Скорость v, м/с	0,83	0,90	0,76

Поскольку рабочих решеток три, то подводящий канал к каждому из них рассчитывается на треть расчетного расхода. При определении размеров сечения канала следует учитывать, что наиболее выгодным является прямоугольное сечение, у которого отношение ширины к высоте равно 2.

Скорость в уширенной части перед решеткой при минимальном притоке сточных вод желательна не менее 0,4м/с во избежание заиливания канала:

Потери напора в решетке определяем по формуле:

где К – коэффициент, учитывающий увеличение потерь напора в решетке вследствие засорения её отбросами, К=3;  - коэффициент местного сопротивления решетки:

 - угол наклона решетки к горизонту, =60⁰.

На величину потерь следует понизить дно камеры за решеткой.

Определяем размеры камеры решетки в плане:

Общая строительная длина камеры решеток:

Строительная глубина канала перед решеткой Н=2000мм.

Пол здания решеток должен возвышаться над расчетным уровнем сточной воды в канале Z не менее чем на 0,5м.

0,5м

Суточный объем отбросов, снимаемый с решеток:

где а- отбросы, приходящиеся на одного человека в год, (а=8л табл. 22 [6]);

- приведенное население по взвешенным веществам, чел.

Масса отбросов, снимаемых с решеток за сутки:

где 750 кг/м³- плотность отбросов (п. 5.13 [6]).

или за час:

где К_ч- коэффициент часовой неравномерности поступления (п. 5.13 [6]).
