2 .Порядок выполнения работы:

1. Начертить эскиз детали, проставить на нем контролируемые размеры и указать их предельные отклонения из стандарта.

2. Записать характеристики прибора (таблица 3.2.)

3. Определить предельные размеры измеряемого отверстия и занести в таблицу 3.3.

4. Набрать блок концевых мер на номинальный размер измеряемого отверстия.

5. Определить действительный размер блока концевых мер и занести в таблицу 3.3.

6. Выбрать необходимые вставки для настройки нутромера, приготовить прибор для работы.

7. Настроить нутромер на «нуль».

8. Произвести необходимые измерения в трех сечениях и в двух направлениях.

9. Выполнить расчет действительного размера контролируемого отверстия по формуле: , где П - показания прибора

10. Д ать заключение о годности детали.

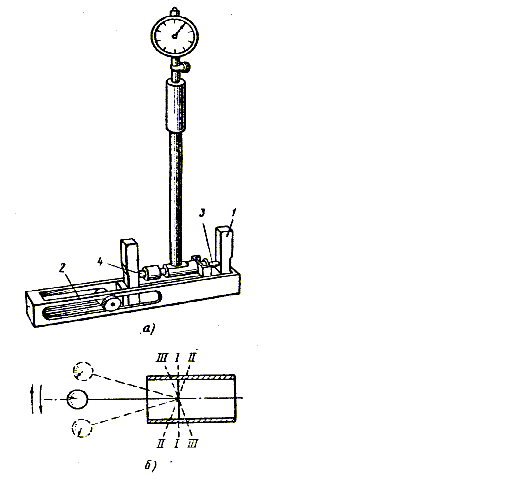

Рис.3.2. Установка нутромера на «нуль» (а), схема измерения (б)

Таблица 3.2

Характеристики средств измерения

Наименование	Класс точности	Предельная погрешность прибора, мм	Диапазон измерений, мм	Диапазон показаний, мм	Цена деления, мм

Таблица 3.3

Результаты измерения

Измер. размер

, мм

ES, мм

EI, мм

,мм

мм

Показания прибора, мм

Действитель- ный размер,мм

Заключе-ние о годности

1

2

3

1

2

3

x-x

y-y

3. Контрольные вопросы

1. Устройство индикаторного нутромера.

2. Настройка нутромера на «нуль».

3. Каковы основные составляющие погрешности измерения.

4. Условия годности детали по точности ее размера.

5. Метод непосредственной оценки и метод сравнения с мерой.

Лабораторная работа № 4.

Измерение линейных размеров на горизонтальном оптиметре ИГК – 3

Цель работы: изучить устройство и принцип работы оптиметров, выполнить измерение действительных размеров предельных калибров и дать заключение об их годности.

1. Краткие теоретические сведения

1.1 Устройство оптиметра

Оптиметр – контактный оптико-механический прибор, является высокоточным универсальным приборам для измерения методом сравнения калибров, плоскопараллельных мер длины и точных изделий. В зависимости от положения оси измерения оптиметры подразделяются на вертикальные и горизонтальные.

Принцип действия оптиметров основан на сочетании механических и оптических схем. Контактный перемещающийся наконечник оптиметра связан с качающимся зеркалом. Луч света проходит через оптическую систему, и перемещение наконечника смещает изображение шкалы в поле зрения окуляра.

Оптиметр состоит из пинольной 10 и измерительной 15 бабок, которые могут перемещаться по направляющим станины 9. В пинольной бабке винтом 12 закрепляется пиноль 13, имеющая микроподачу 11. В измерительной бабке винтом 14 закрепляется трубка оптиметра 3 с оптическим устройством 4. На станине 9 установлен предметный столик 1, на котором располагается измеряемая деталь 2. Механизмы столика обеспечивают вертикальное, горизонтальное перемещение и вращения вокруг осей (рис 4.1.).

Р ис.4.1. Горизонтальный оптиметр

Технические характеристики оптиметра ИГК – 3.

Таблица 4.1

Пределы измерений длин (мм)

- наружных 0  500

- внутренних 0  150

Пределы показаний по шкале (мм )  0.1

Цена деления шкалы – 0 .001

Погрешность показаний измерительного устройства на участке

от 0 до 0.06 мм  0.0002

свыше 0.06 мм  0.0003
