2. Средства измерения параметров шероховатости.

1.2.1. Определение шероховатости сравнением с образцами.

Образцы сравнения шероховатости являются наиболее распространенным средством контроля шероховатости на промежуточных стадиях обработки (послеоперационный контроль). Принцип использования образцов заключается в том, что величина поверхностных неровностей детали сравнивается с поверхностными неровностями образца или образцовыми деталями визуально или на ощупь. Для повышения точности используют микроскопы сравнения, у которых в поле зрения окуляра одновременно видны поверхности образца и детали.

Образцы шероховатости должны быть изготовлены тем же способом и из такого же материала, что и деталь, неровности которой будут определяться. На каждом образце указывается значение параметра в мкм и вид обработки образца. Визуально оценивают поверхности с мкм и более.

2. Контактные средства измерения шероховатости

Принцип действия контактных приборов для измерения шероховатости поверхности заключается в том, что по измеряемой поверхности перемещается игла с малым радиусом закругления и вертикальные колебания иглы, вызванные поверхностными неровностями, преобразуются в колебания напряжения электрического тока с помощью индуктивных, емкостных, пьезоэлектрических и других датчиков.

По виду выдаваемой информации эти приборы разделяют на профилографы-профилометры и профилометры.

Профилометром называется прибор для измерения поверхностных неровностей в нормальном сечении и представлении результатов измерения на шкале прибора в виде значения одного из параметров, используемых для оценки шероховатости поверхностей.

Профилографом называется прибор для записи величин неровностей поверхности в нормальном к ней сечении в виде профилограммы, обработкой которой определяют параметры, характеризующие шероховатость и волнистость поверхности.

Профилографом-профилометром называется прибор, состоящий из двух приборов по характеру выдаваемой измерительной информации - профилографа и профилометра. Применяют профилограф-профилометр в том случае, когда необходимо оценить шероховатость по разным параметрам или для того, чтобы иметь представление о виде этих неровностей. В производственных условиях достаточно бывает определить шероховатость только по параметру .

Профилограф-профилометр модели 201 ПС

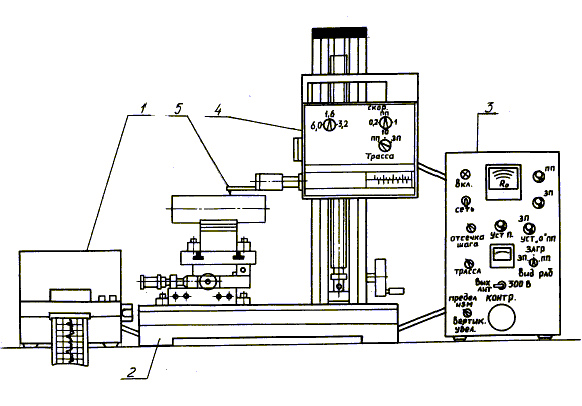

Работа профилографа-профилометра основана на индуктивном способе преобразования колебания иглы в колебания напряжения тока. Прибор состоит из датчика 4 с мотоприводом, электронного блока с показывающим прибором 3, записывающего устройства 1, плиты со столиком и стойкой 2, на которой расположен мотопривод с датчиком (рис. 10.2).

Рис. 10.2. Профилограф-профилометр

Изменения напряжения преобразуются в параметры шероховатости в случае работы прибора как профилометра и передаются на цифровое отсчетное устройство. Если прибор работает, как профилограф, то после усиления напряжение передается на записывающее устройство.

При измерении деталь устанавливают на стол прибора и датчик, касаясь детали опорой 5, перемещается по измеряемой поверхности на длину не более 40 мм. Масса измеряемых деталей не должна быть более 5 кг. Измерительное усилие, т.е. усилие иглы на измеряемую поверхность, не более 0.1 сН, что дает возможность измерять поверхности относительно мягких материалов.

При работе прибора в режиме профилографа регистрируются поверхностные неровности в диапазоне от 0.02 до 500 мкм с увеличением от 1000 до 200000 раз (8 ступеней). Горизонтальное увеличение записи т.е. увеличение перемещения бумаги по сравнению с перемещением датчика от 2 до 4000 раз (18 ступеней). Запись осуществляется на электротермической бумаге в прямоугольных координатах.

Технические характеристики прибора

1. Тип прибора по ГОСТ 9504-80 ПГ-5 и П-7

2. Пределы измерения, класс по ГОСТ 2789-73

1. по показывающему прибору

2. по записи профилограммы

3. Критерий оценки ГОСТ 2789-73

4. Погрешность показаний по показывающему прибору, % до

5. Радиус закругления ощупывающей иглы, мм 0.010

6. Величины базовых длин (отсечка шага), мм - 0.08, 0.25, 0.8, 2.5

7. Длина трассы интегрирования для показывающего прибора, мм - 1.6, 3.2, 6

8. Скорость трассирования профилографа, мм/мин - 0.205, 1.03, 10.3

9. Скорость трассирования профилометра, мм/сек - 0.695

10. Наименьший диаметр проверяемого отверстия мм:

при глубине до 10 мм 8

при глубине до 100 мм 20

при глубине до 125 мм 45

11. Габариты основных блоков, мм

стойки

записывающего прибора

электронного прибора

12. Масса прибора, кг 80

13. Питание прибора - от сети переменного тока, напряжение, В -127 или , частота, Гц – 50
