3.1.3 Апв линии с двусторонним питанием

АПВ линий с двусторонним питанием имеет следующие особен­ности:

- повторное включение линии производится после ее отключения с двух сторон выключателями Q1 и Q2 для ликвидации ее неустойчивого повреждения;

- первым включается выключатель Q2 при условии отсутствия напряжения в линии, что контролируется с помощью реле напряже­ния KV2, подключенного к линии через шкаф отбора напряжения AV2 (контакты реле KV2 замкнуты в цепи 23-24, на­кладка SX2 в этой цепи включена);

- вторым включается выключатель Q1 при условии наличия на­пряжения линии, что контролируется с помощью реле напряжения KV1, подключенного к линии через шкаф отбора напряжения AV1 причем это напряжение должно изменяться синхрон­но и синфазно с напряжением на шинах подстанции.

При несинхронном режиме работы источников G1 и G2 угол между напряжениями и U2 будет изменяться от 0 до 360°, проходя через 180°, при котором разность напряжений U дос­тигает 2 , а уравнительный ток при включении выключателя в этот момент может превысить ток к.з.

Проверка синхронизма осуществляется с помощью реле контро­ля синхронизма KSS, одна обмотка которого подключена через трансформатор напряжения TV к шинам с напряжением , вторая - че­рез AV1 к линии с напряжением U2 Результирующий магнитный поток в реле, создаваемый его обмотками, пропорционален . До тех пор, пока U превышает заданную уставку, реле KSS находится в возбужденном состоянии, а его контакты в цепи 21-22 разомкнуты. Угол между и U2, при котором происходит сра­батывание реле, выбирают в пределах 20—40°. Когда значение ста­новится меньше , реле KSS замыкает контакты и осуществляет пуск устройства АПВ. Таким образом происходит автоматическое повтор­ное включение с ожиданием синхронизма (АПВ ОС).

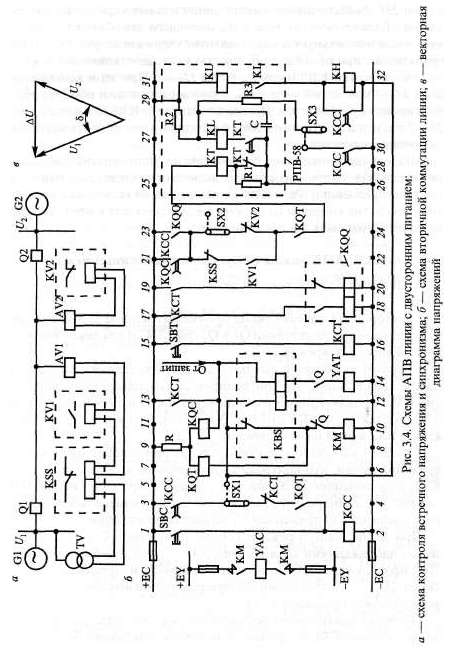

Схема АПВ ОС состоит из цепей: управления (1-2) ... (15-16), фиксации команды управления (17-18)... (19-20) и ав­томатики (21-22) ... (31-32).

Оперативное включение выключателя линии производится с про­веркой отсутствия напряжения (выключатель Q2) или с проверкой наличия напряжения на шинах и в линии (выключатель Q1), при этом накладка SX1 замыкает цепь 3-2, а накладка SX3 в цепи 29-30 ра­зомкнута.

Включение выключателя осуществляется кнопкой SBC. По цепи 1-2 протекает ток, возбуждается реле команды включения КСС и становится на самоподпитку по цепи 3-2, в которой замыкается кон­такт КСС. Другим своим контактом реле КСС замыкает цепь 21-26 (КСС-KSS-KV1-KQT-КТ-КТ) включения выключателя Q1 (накладка SX2 при этом отключена) или (КСС-SX2-KV2-KQT-КТ-КТ) включения выключателя Q2 (накладка SX2 включена). Реле КТ при этом возбуждается и с выдержкой времени замыкает цепь разряда конденсатора С на обмотку промежуточного реле KL. За­ряд конденсатора С предварительно был произведен по цепи 29-26 через резистор R2. Реле KL замыкает цепь катушки контактора вклю­чения выключателя КМ (29-KL-KL-КСС-32-6-KSB-Q-КМ-10). Контактор КМ при срабатывании замыкает цепь катушки включения YAT. Включение выключателя приводит к переключению повторительных реле. Катушка KQT в цепи 9-10 теряет питание при размыкании блок-контакта Q выключателя. В свою очередь реле KQT размыкает цепь 21-26 реле времени КТ, которое размыкает свой контакт в цепи разряда конденсатора С. После этого начинает­ся заряд конденсатора по цепи 29-26 и подготовка к следующему включению В цепи 9-14, которая замыкается блок-контактом Q выключате­ля, получает питание повторительное реле KQC. Его контакт замы­кает контакт в цепи 19-20 и переключает реле фиксации команды KQQ, которое размыкает своим контактом цепь 19-20 катушки включения, замыкает цепь 1718, подготавливая цепь катушки от­ключения реле KQQ, и замыкает цепь 23-24, подготавливая пуско­вую цепь 23-26 к запуску устройства АПВ.

Автоматическое повторное включение осуществляется после от­ключения выключателя линии Q1 и Q2 под действием релейных за­щит. Контакт KQT собирает цепь 23-26 реле времени КТ, которое с выдержкой времени замыкает цепь разряда конденсатора С на па­раллельную катушку реле KL. При срабатывании последнего соби­рается цепь 29-10 через последовательную катушку реле KL, его контакт, катушку указательного реле автоматики КН, контакт реле блокировки KBS, блок-контакт Q выключателя и катушку КМ кон­тактора включения выключателя. Катушка указательного реле КН при этом не шунтируется контактом КСС реле команды включения, как при оперативном включении выключателя. В этом случае реле КН срабатывает, сигнализируя персоналу о действии АПВ.

Оперативное отключение выключателя линии производится замы­канием кнопки SBT в цепи 1516 реле команды отключения КСТ. Это реле замыкает цепь 13-14 катушки отключения выключателя YAT, что приводит к его отключению. Другой контакт реле КСТ замыкает цепь 17-18 катушки отключения реле фиксации KQQ, ко­торое отключается, замыкая цепь 1920 и размыкая цепи 17-18 и 23-26 запуска АПВ. Поэтому при оперативном отключении АПВ не действует.

Оперативное включение выключателя без проверки синхронизма (выключатель Q1) или отсутствия напряжения на линии (выключа­тель Q2) осуществляется путем переключения накладок SX1 (замы­кается цепь 310) и SX3 (замыкается цепь 2630 разряда конденса­тора С) и включения кнопки SBC. При включении кнопки замыкает­ся цепь 12 реле КСС, которое своими контактами собирает цепь 310 катушки контактора КМ. Последний замыкает цепь катушки включения выключателя YAC, и выключатель включается. Другим своим контактом КСС замыкает цепь разряда конденсатора С на ре­зистор R3 (цепь С—R3—SX3—КСС—3026—С), что предотвращает срабатывание устройства АПВ при включении выключателя на к.з.. Блокировка включения выключателя от многократных включений по цепи 310 при устойчивом к.з. на линии осуществляется с помо­щью реле блокировки KBS. При отключении выключателя от защи­ты ток катушки отключения YAT протекает через токовую обмотку реле KBS, которое срабатывает, переключает свои контакты, размы­кая цепь 310 и замыкая цепь 312 удерживающей обмотки напря­жения KBS. Удерживающая обмотка KBS будет получать питание по цепи 312 до размыкания ее контактом КСС, а контакт KBS в цепи катушки контактора КМ 310 будет оставаться разомкнутым, предотвращая повторные включения выключателя. Таким образом, реле KBS разрешает одно включение выключателя при однократном нажатии кнопки SBC.
