17 Билет.

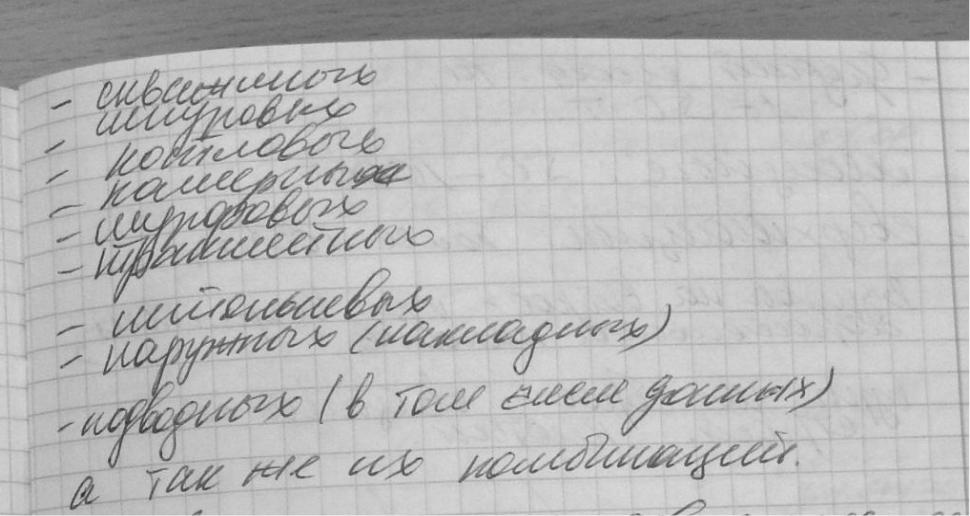

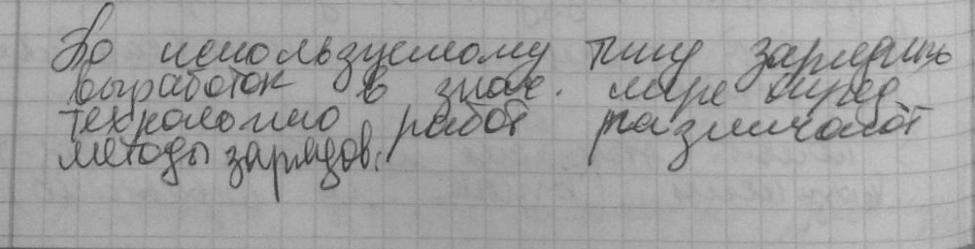

1 Вопрос. Классификация способов взрывных работ по типу зарядных выработок

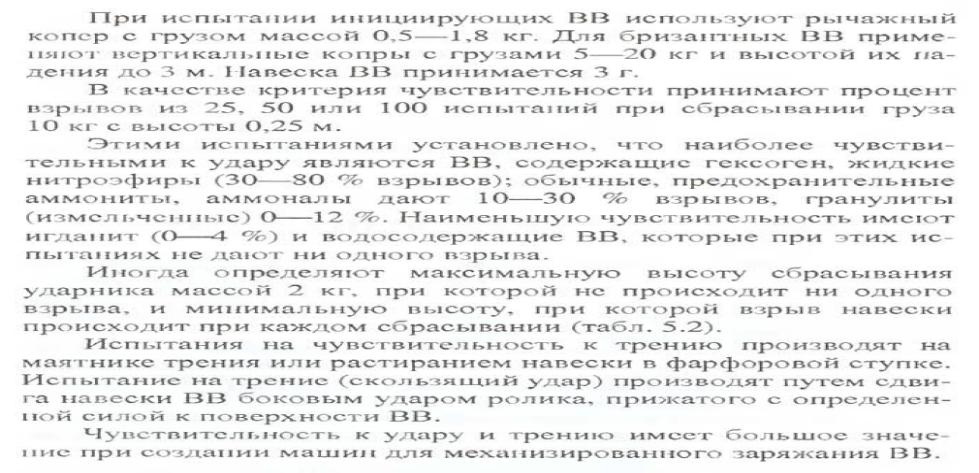

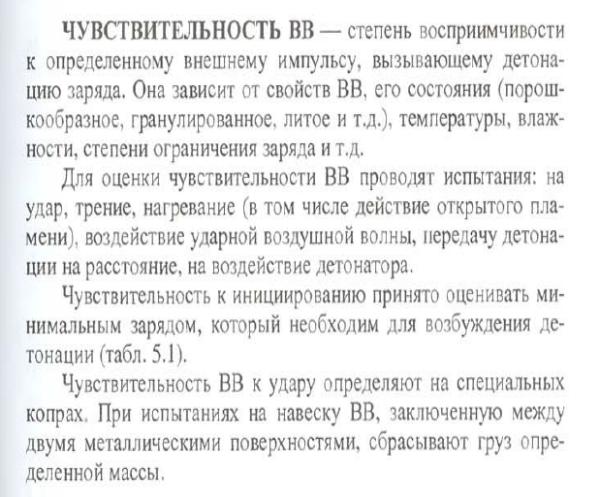

2 Вопрос. Оценка чувствительности вв

Вопрос 3. Расчет скважинных зарядов рыхления в условиях уступной отбойки

Параметры расположения и заряжания отбойных скважин определяют из условия равномерного размещения в разрушаемом породном объеме необходимого количества ВВ, достаточного для обеспечения заданной эффективности взрыва.

Основным показателем, определяющим эффективность взрыва, является расчетный удельный расход ВВ, величина которого зависит от прочностных свойств и структурных особенностей породы, а также (исходя из емкости ковша подводно-выемочного оборудования) определяется размером кондиционного куска и заданным выходом негабарита.

Численное значение удельного расхода ВВ (кг/м³) с учетом выше перечисленных факторов и условий определяют по формуле:

                  (4.1)

где f	- коэффициент крепости породы по шкале проф. М.М. Протодьяконова;
dотд	- размер максимальной естественной породной отдельности в отбиваемом объемедо взрыва, м;
dк	- размер кондиционного куска породы, м;
	- содержание в отбиваемом объеме естественных породных отдельностей сразмером dк ≤ di ≤ dотд до взрыва, %;
ФН	- заданный выход негабарита после взрыва, %.

При отсутствии фактических данных по структуре пород (d_отд и  ) удельный расход ВВ определяют по упрощеннойрасчетной формуле:



Величину переводного коэффициента e_нв определяют по таблице. При этом в качестве эталонного ВВ принят граммонит 79/21.

Наиболее рациональным с точки зрения эффективности разрушения породы является размещение скважин рыхления в плоскости, параллельной боковой поверхности отбиваемого объема. В этом случае величину линии наименьшего сопротивления по подошве (м) определяют по формуле:

                                                                        (4.4)

Численные значения коэффициентов C₁ и C₂ рассчитывают следующим образом:

                                                                                        (4.5)

                                                                             (4.6)

                                                                             (4.7)

где Hу	- проектная высота уступа, м;
φ	-угол между вертикалью и продольной осью скважины, град.;
lзаб	- длина забойки скважин, м.

18 билет.

1 вопрос. Выбор номенклатуры ВМ при подготовке массового взрыва

Возможно страница 406 справочника взрывника(узнать на консультации)

2 вопрос. Определение потребности предприятия в буровом инструменте

3 вопрос. Особенности ведения взрывных работ в подземных условиях

19 билет.

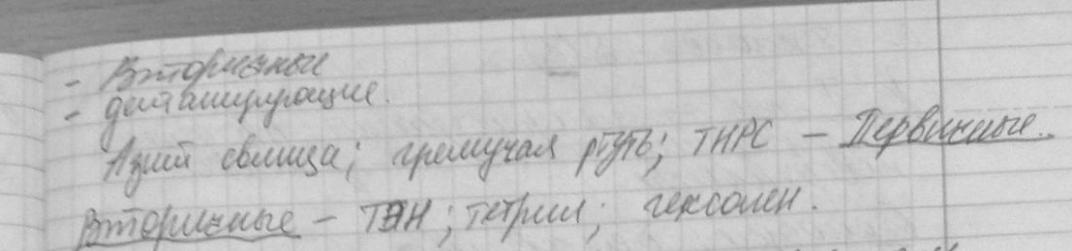

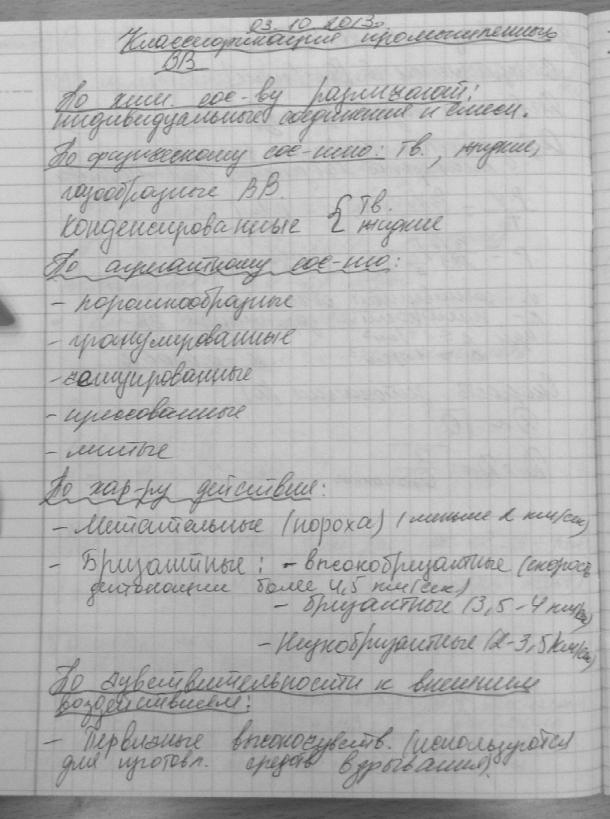

1 вопрос. Классификация промышленных ВВ (2 классификации, одна в книжке, вторая по лекциям. Выбирай, друг, какая больше нравится)

2 вопрос. Скорость детонации промышленных ВВ и способы ее измерения

Детонация – процесс химического превращения ВВ, сопровождающийся выделением теплоты и распространяющийся с постоянной скоростью, превышающей скорость звука в данном веществе. В отличие от горения детонация представляет собой комплекс мощной ударной волны и следующей за ее фронтом зоны химического превращения вещества.

Оптический метод определения скорости детонации

Основными приборами, используемыми для оптических исследований, являются фоторегистраторы с зеркальной разверткой – СФР. С помощью СФР свечение, сопровождающее детонацию заряда ВВ, записывают на неподвижную фотопленку, на которую оно отбрасывается плоским

вращающимся зеркалом. Количество фиксируемых на пленке кадров достигает 2-х млн. в секунду. Обычно заряд ВВ взрывают в бронекамере, имеющей щель, через которую и проникает свечение.

Метод ионизационных датчиков

Данный метод измерения скорости детонации основан на ионизации продуктов взрыва за фронтом детонационной волны. Как было установлено при детонации зарядов ВВ могут возникать высокие напряжения.

Метод Дотриша

Для контроля качества ВВ на полигонах наиболее простым и доступным способом определения скорости детонации является хорошо испытанный метод Дотриша. С боковой стороны заряда испытываемого ВВ длиной

300 мм (или другой длины) вводят отрезки детонирующего шнура (ДШ) длиной от 1,5 до 3-х метров. Расстояние между точками А и Б в зависимости от длины патрона должно быть 200 – 300 мм. Расстояние между точками и длину детонирующего шнура тщательно измеряют, при этом скорость детонации ДШ должна быть известна до проведения опыта. Свободный отрезок ДШ укладывают на металлическую пластину толщиной не менее 2–4 мм и длиной 300–400 мм. На

середине пластины отмечают участок (точка О) между равными отрезками:

АО = АБ + БО.

Во время взрыва заряда ВВ детонационная волна, дойдя до точки А, возбуждает детонационную волну в отрезке АО детонирующего шнура, которая пойдет по

ДШ в сторону точки О. Продолжая движение по заряду ВВ, детонационная волна дойдет до точки Б и возбудит детонацию в отрезке БО детонирующего шнура. Таким образом, детонационные волны в отрезках АО и БО будут двигаться навстречу друг другу и в какой-то момент встретятся, например, в точке В. Если скорость детонации заряда ВВ будет меньше скорости детонации ДШ, то столкновение двух волн произойдет справа от точки О. Если же скорость детонации заряда ВВ окажется больше, чем детонирующего шнура, то столкновение двух волн произойдет слева от точки О. Результатом "лобового" столкновения детонационных волн, идущих по отрезкам ДШ, будет скачкообразное повышение давления и образование двух симметричных газовых струй,направленных перпендикулярно к оси ДШ. Высокое давление газов создаст характерное углубление на поверхности металлической пластины.
