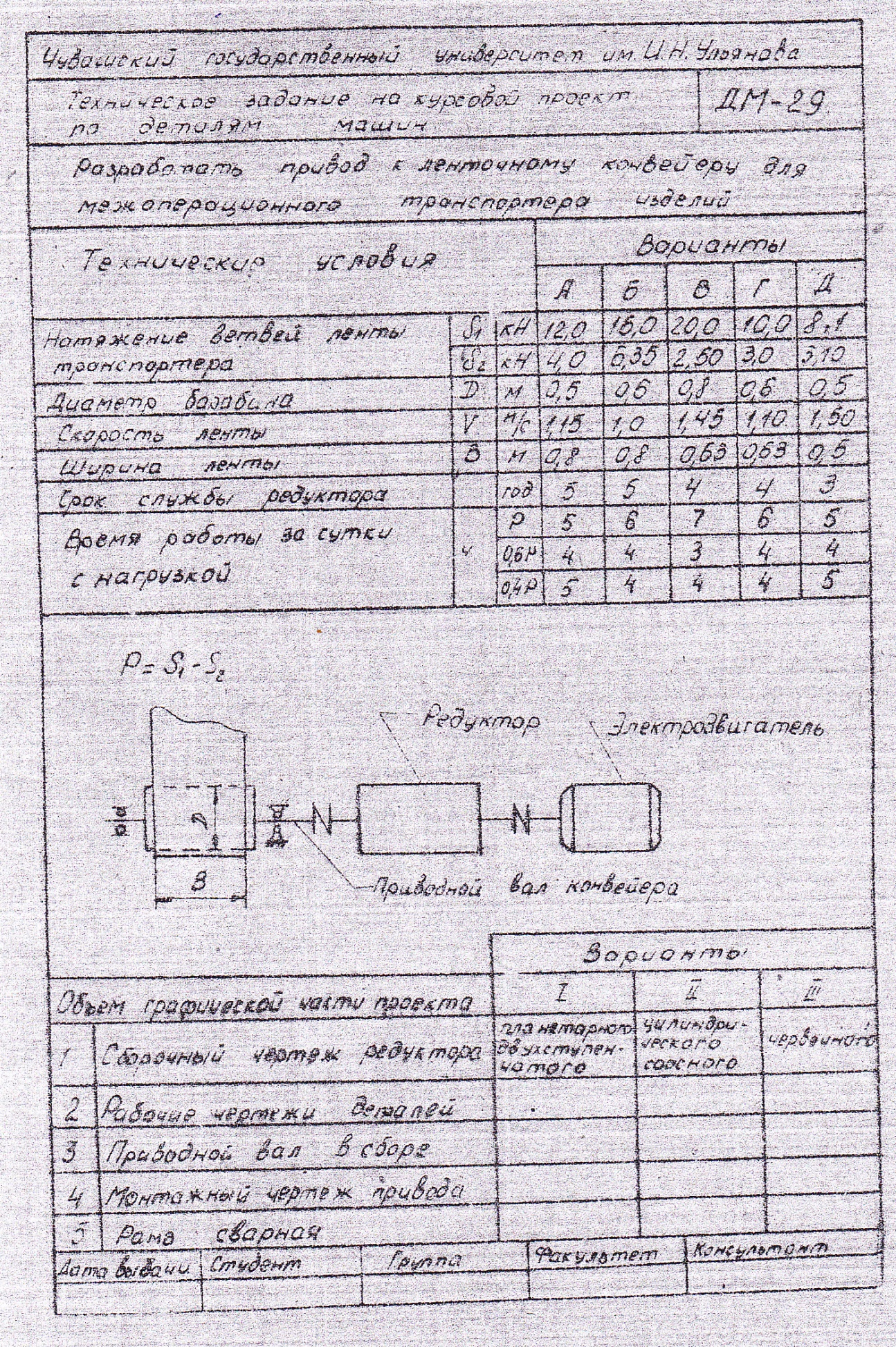

Проект привода к ленточному конвейеру
Пояснительная записка к курсовому проекту по дисциплине
«Детали машин и основы конструирования механизмов»
ДМ-29.БII.04.00 ПЗ
Выполнил:
студент группыМС-14-10 Димитриев Н.И.
Проверил:
доцент кафедры ДМ
Саптеев В.К.
Оглавление
Введение
В машиностроении находят широкое применение редукторы, механизмы, состоящие из зубчатых или червячных передач, выполненных в виде отдельного агрегата и служащих для передачи мощности от двигателя к рабочей машине. Кинематическая схема привода может включать, помимо редуктора, открытые зубчатые передачи, цепную или ременную передачу.
Назначение редуктора — понижение угловой скорости и повышение вращающего момента ведомого вала по сравнению с валом ведущим. Механизмы, служащие для повышения угловой скорости, выполнены в виде отдельных агрегатов, называют мультипликаторы.
Конструктивно редуктор состоит из корпуса (литого, чугунного или сварного стального), в котором помещаются элементы передачи — зубчатые колеса, валы, подшипники и т.д.
Редуктор проектируют либо для привода определенной машины, либо по заданной нагрузке (моменту на выходном валу) и передаточному числу без указания конкретного назначения.
Привод предполагается размещать в закрытом, отапливаемом, вентилируемом помещении, снабженным подводом трехфазного переменного тока.
Привод к горизонтальному валу состоит из цилиндрического редуктора, быстроходный вал которого соединен с двигателем ременной передачей, а на тихоходном валу располагается компенсирующая муфта.
Таблица
данных.
Выбор электродвигателя. Кинематический и силовой расчёты привода.
Расчётные параметры на выходном валу.
Крутящий момент на выходном валу редуктора (3 вал):
– напряжение
ветвей ленты транспортёра, кН;
– диаметр барабана,
м;
Угловая скорость барабана:
– скорость ленты,
м/с.
Мощность.
– крутящий момент
на 3 валу,
;
– угловая скорость,
.
Приближенное определение КПД.
КПД всей передачи:
– КПД для зубчатой
передачи, принимаем равной 0,98;
– КПД для одной
пары подшипников качения, принимаем
равной 0,99;
Определение приближенногопередаточного отношения привода.
Передаточное отношение привода:
– передаточные
отношения 1-ой и 2-ой ступеней редуктора;
Выбордвигателя.
Мощность двигателя:
Угловая скорость двигателя:
Выбираем двигатель
АИР132L4
у которого,
Уточнённое передаточное отношение.
Передаточное отношение тихоходной ступени:
Передаточное отношение быстроходной ступени:
После расчётов
получаем передаточные отношения
равные
7,381 и 6 соответственно.
Окончательное передаточное отношение передачи:
Отклонение передаточного отношения:
Такое отклонение допустимо.
Частоты вращения валов.
Первый вал:
Второй вал:
Третий вал:
Проверка:
,
отклонение 0%.
Крутящие моменты на валах.
Проверка:
Расчёт зубчатых зацеплений. Выбор материала для зубчатых колёс.
Для всех колёс выбираем сталь 40Х.
Таблица 2.1. Физические свойства стали 40Х.
Марка стали |
Вид термообработки |
Твёрдость |
|
|
|
Сердцевина |
Поверхность |
||||
40Х |
Объёмная закалка |
30HRC |
50 HRC |
830МПа |
540 МПа |
Результаты расчёта зубчатого зацепления на WinMachine.
Быстроходная передача.
Таблица 2.2. Основные геометрические параметры.
Параметр |
Шестерня |
Колесо |
|
Межосевое расстояние, мм |
|
250 |
|
Модуль, мм |
|
0,8 |
|
Делительный диаметр, мм |
|
59,2 |
440,8 |
Диаметр начальной окружности, мм |
|
59,2 |
440,8 |
Диаметр вершин зубьев, мм |
|
60,8 |
442,8 |
Диаметр впадин зубьев, мм |
|
57,2 |
438,8 |
Коэффициент смещения исходного контура, мм |
|
0 |
0 |
Высота зуба, мм |
|
1,8 |
1,8 |
Ширина зубчатого венца, мм |
|
72,0 |
67,0 |
Число зубьев |
|
74 |
551 |
Таблица 2.3. Параметры материалов.
|
Шестерня |
Колесо |
Допускаемые напряжения по контакту |
875,0 МПа |
|
Допускаемые напряжения изгиба |
352,941 МПа |
352,941 МПа |
Твёрдость поверхности |
50 HRC |
50 HRC |
Действующие напряжения |
||
Контактные |
787,11 МПа |
|
Изгибные |
352,564МПа |
351,911 МПа |
Таблица 2.4. Силы в зацеплении.
Радиальная сила |
|
815,795 Н |
Окружная |
|
2241,38 Н |
