Локальные системы автоматики
Лекция _27__
Раздел 3: Промышленные управляющие и информационные локальные системы
Тема 3.4. Приемно-контрольные охранно-пожарные приборы (пко).
Цель урока: Учащиеся должны получить представление о ПКО – приборах контрольных охранно-пожарных.
Мотивация. Актуализация опорных знаний.
Вопросы: 1 Назначение и технические характеристики ПКО.
2 Основные типы охранно-пожарной сигнализации (опс).
Домашнее задание. Литература. Интернет. Сайты: ОАО «Автоматика», Охранно-пожарная сигнализация.
1 Назначение и технические характеристики пко
Пожарная сигнализация – это комплекс слаботочного оборудования, датчиков, извещателей, конрольных панелей необходимый для защиты недвижимости и человеческих жизней. В неё входит система оповещения и управления эвакуацией. Элементарная система работает по следующему алгоритму: первым срабатывает пожарный извещатель, реагирующий на пламя, на дым или на повышение температуры; затем сигнал о возгорании поступает на пульт сигнализации, автоматически включая звуковое оповещение, и загораются световые указатели путей эвакуации людей. Существуют сложные пожарные системы (АППЗ), которые включают в себя системы дымоудаления, противопожарного водопровода и управления лифтами.
Сигнализатор задымления
П
редставлен
на рисунке 1 и предназначен для
своевременного предупреждения о
начале возгорания. Когда дым попадает
между светодиодом D1 и фотодиодом D2,
падающий на резистор световой поток
ослабевает. По этой причине сопротивление
фотодиода начинает расти, и напряжение
на контакте 2 микросхемы 555 опускается
ниже 1/3 напряжения питания. Напряжение
на выходе 3 становится высоким. Это
высокое напряжение (около +9 В) используется
для запуска звукового генератора
СОВ (в качестве которого можно
использовать звонки или сирены). Сигнал
с генератора подается на усилитель
звуковой частоты TDA2002. Чувствительность
схемы зависит от расстояния между
светодиодом и фотодиодом,
Рисунок 1 – Схема электрическая простейшего а также от резистора R5.
пожарного извещателя задымления Таким образом, разместив светодиод и фоточувствительный элемент на подходящем расстоянии друг от друга, установите нужный порог срабатывания. Кнопка сброса (Reset) обеспечивает в схеме возможность отключения сигнализации.
1.2 Пожарная сигнализация для дома, офиса

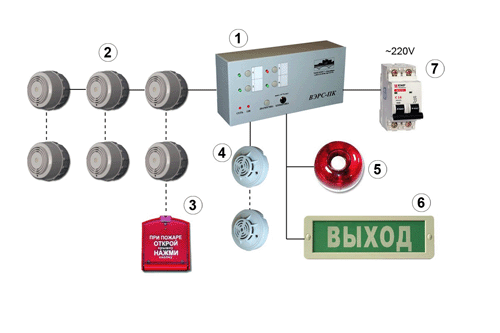

Данная
схема пожарной сигнализации (см. рисунок
2) предназначена, для выявления очагов
возгорания в помещениях с общей площадью
до 100 кв. метров (квартирах, магазинах).
В ней применены светозвуковая сирена
Маяк-12КП, ручной извещатель ИП-105-1
А1 и дымовые извещатели. Комплект
пожарной сигнализации может быть в
любой момент укомплектован дополнительным
оборудованием, тем самым защищаемая
сигнализацией площадь может быть
значительно увеличена.
Спецификация оборудования для пожарной сигнализации к Рисунку 2: 1. Прибор приемно-контрольный–пожарный
ВЭРС-ПК 4П. 2. Извещатель дымовой ИП 212-3СМ. 3. Ручной
Рисунок 2 – Схема подключения пожарных пожарный извещатель ИПР-3С. 4, Извещательтепловой макси-
извещателей и оборудования мальный ИП-105-1 А1. 5. Оповещатель свето-звуковой Маяк-12КП. 6. Табло / световой оповещатель "ВЫХОД" БЛИК-С-12. 7. Выключатель автоматический серии ВА 47-63 (EKF).
1.3 Размещение и монтаж охранно-пожарной сигнализации
Охранно-пожарная сигнализация - это очень удобная система, так как сочетает в себе защиту не только от возгорания, но и от незаконного проникновения. Пожарная сигнализация предназначена для выявления очага возгорания на самой ранней стадии. Это условие необходимо чтобы минимизировать ущерб от пожара. И чем современней система, тем выше шанс быстрого реагирования.

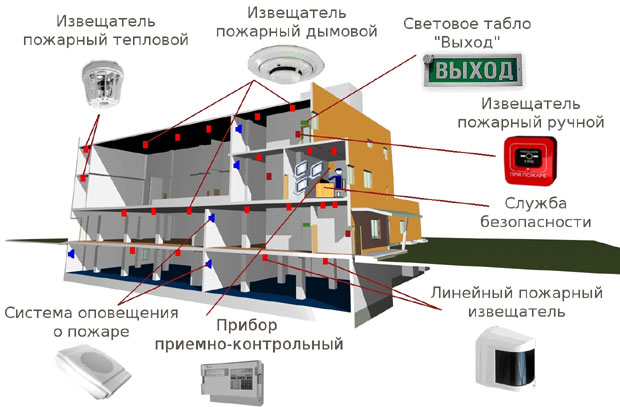

Схема размещения и внешний вид оборудования охранно-пожарной сигнализации в рабочем помещении приведена на рисунке 3.
Рисунок 3 – Схема размещения и монтажа охранно-пожарной сигнализации
