8.4. Автоматизация противопожарных систем

В общем случае автоматизированные противопожарные системы состоят из систем автоматической противопожарной сигнализации, оповещающей судовой состав о возникновении пожара, автоматических огнегасительных локализирующих и профилактических систем, которые обеспечивают автоматическую подачу огнегасительных веществ к очагу пожара, локализуют источник пожара закрытием противопожарных дверей, перекрытием вентиляционных каналов, выключением вентиляции и др. Профилактические системы извещают о появлении ситуации, предшествующей возникновению пожара.

8.4.1. Противопожарная сигнализация

Противопожарная сигнализация состоит из датчиков-извещателей, расположенных в охраняемых помещениях, преобразующей аппаратуры, каналов связи, а также звуковых и световых сигнализаторов.

По принципу действия извещатели реагируют на изменение температуры, появление пламени, искр, дыма и т. д.

Наиболее распространенными являются температурные датчики, которые в свою очередь делятся на максимальные, дифференциальные и максимально-дифференциальные. Схема максимального ртутного извещателя приведена на рис. 130,а, а биметаллического — на рис. 136, в.

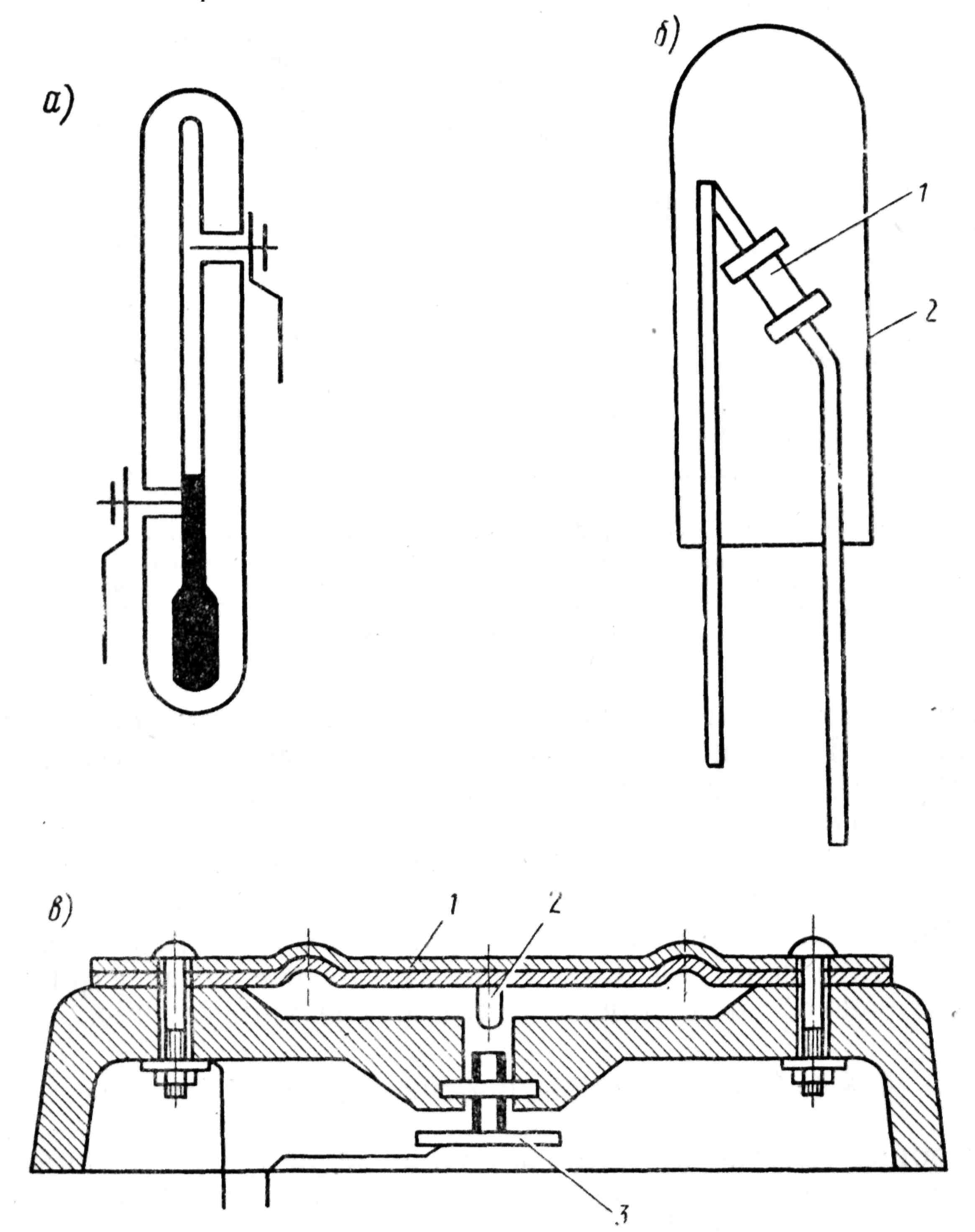

Рис. 130. Датчики-извещатели системы противопожарной сигнализации:

а — ртутный; б — полупроводниковый; в — биметаллический

При повышении температуры воздуха в охраняемом помещении ртуть расширяется, замыкает контакты и включает систему оповещения. При повышении температуры воздуха биметаллическая пластина 1 (см. рис. 130, в) прогибается вниз, подвижный контакт 2 соприкасается с неподвижным 3, замыкая цепь системы оповещения. Настройка извещателя на необходимую температуру срабатывания системы осуществляется установлением соответствующего зазора между контактами 2 и 3. Недостатком рассмотренного извещателя является повышенная инерционность. Извещателями с малой инерционностью являются полупроводниковые (рис. 136, б). Термосопротивление 1 размещено в стеклянной ампуле 2. При повышении температуры электропроводимость термосопротивления скачкообразно изменяется и включает цепь сигнализации.

Рис. 131. Схема центрального аппарата дымовой

пожарной сигнализации

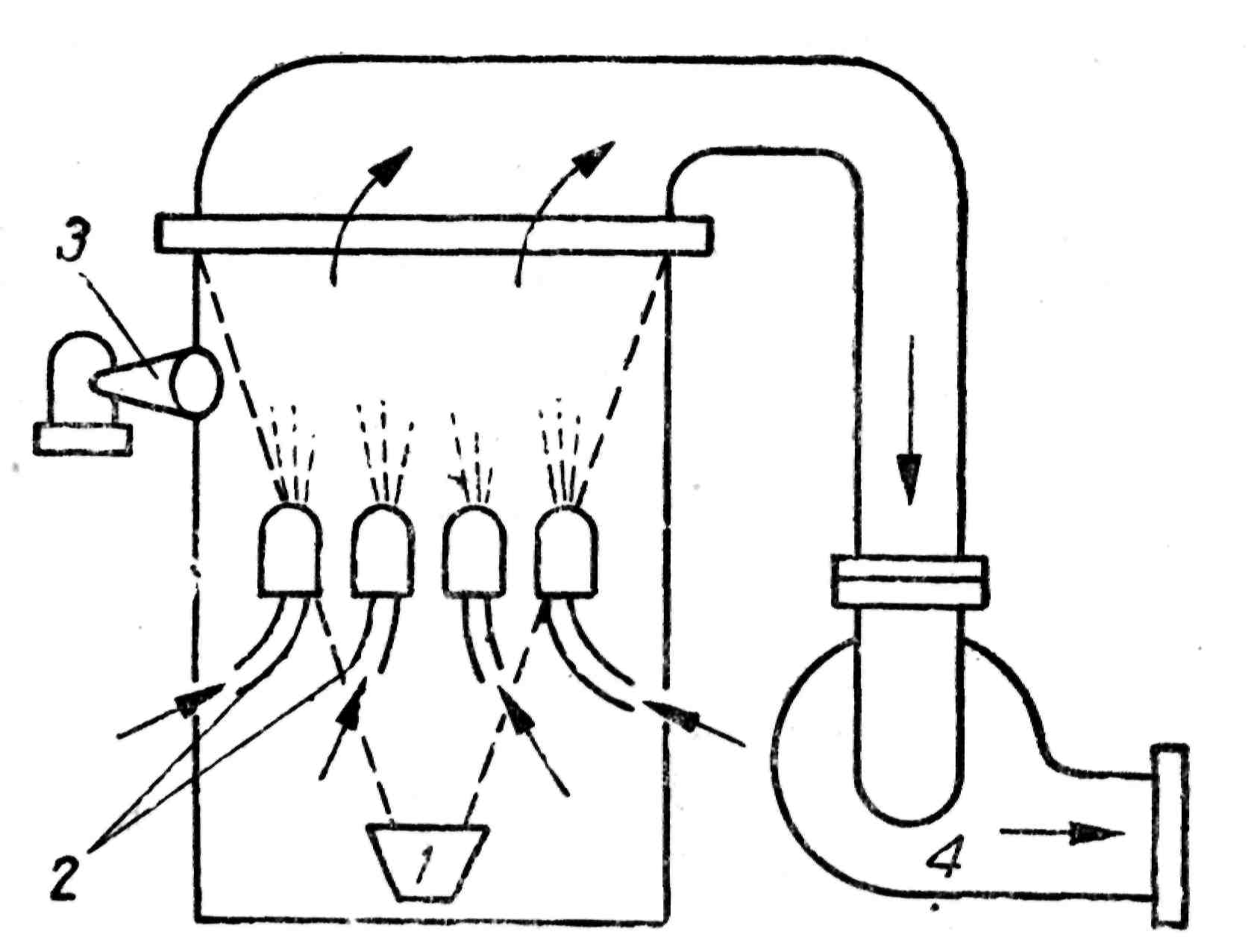

Другим типом противопожарной сигнализации является сигнализация с дымовым извещателем, схема которой изображена на рис. 131.

Из охраняемых помещений по трубкам 2 воздух засасывается вентилятором 4 в камеру аппарата, в которой размещены светильник 1 и фотоэлемент 3. При появлении дыма лучи от источника не будут попадать на фотоэлемент 3, в результате чего сработает сигнализация.

8.4.2. Система пожаротушения

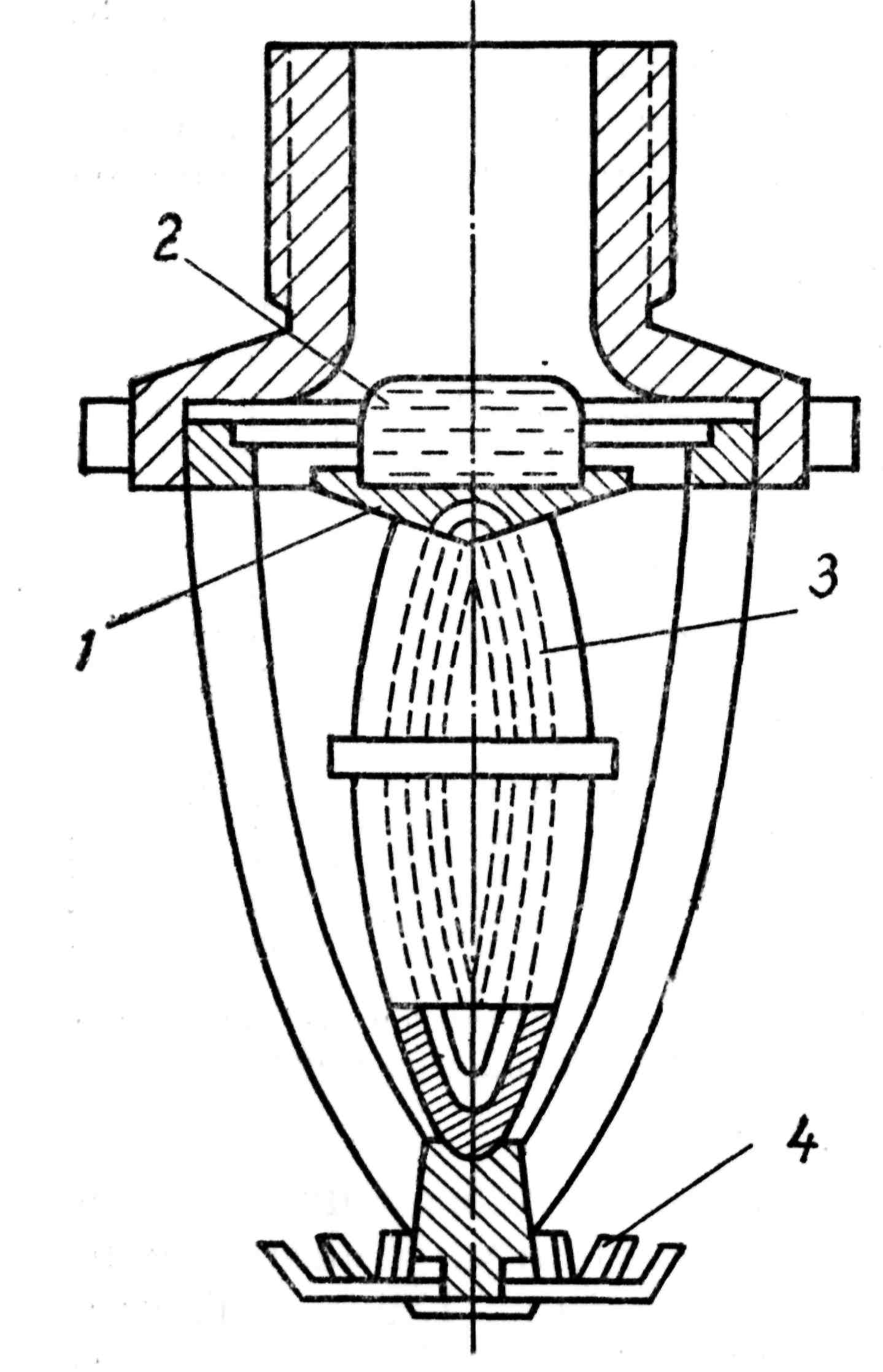

Из автоматических систем пожаротушения наибольшее распространение получила спринклерная система. Схема спринклерной головки показана на рис. 132. При повышении температуры колба 3, наполненная жидкостью с низкой температурой кипения, разрушается, в результате чего металлическая оправа 1 и клапан 2 выпадают, открывая выход для воды, которая, попадая на розетку 4, распыливается и покрывает определенную площадь.

Рис. 132. Схема спринклерной головки

Автоматизация углекислотного паротушения и воздушнопенного тушения может быть осуществлена автоматической подачей огнегасящего вещества по сигналу от извещателей, которые управляют соответствующими электромагнитными клапанами.
