8.2.3. Регулирование заполнения испарителя жидким хладагентом
При изменении тепловой нагрузки испарителя изменяется также количество хладагента, превращающегося в парообразное состояние, а, следовательно, изменяется уровень жидкого хладагента. Для экономичной и безопасной работы установки, а также обеспечения необходимой холодопроизводительности следует поддерживать определенный уровень жидкого хладагента в испарителе.
Устройства, обеспечивающие поддержание заданного уровня, по принципу действия разделяются на регуляторы уровня и регуляторы перегрева. Схемы этих регуляторов приведены на рис. 121 и 122.

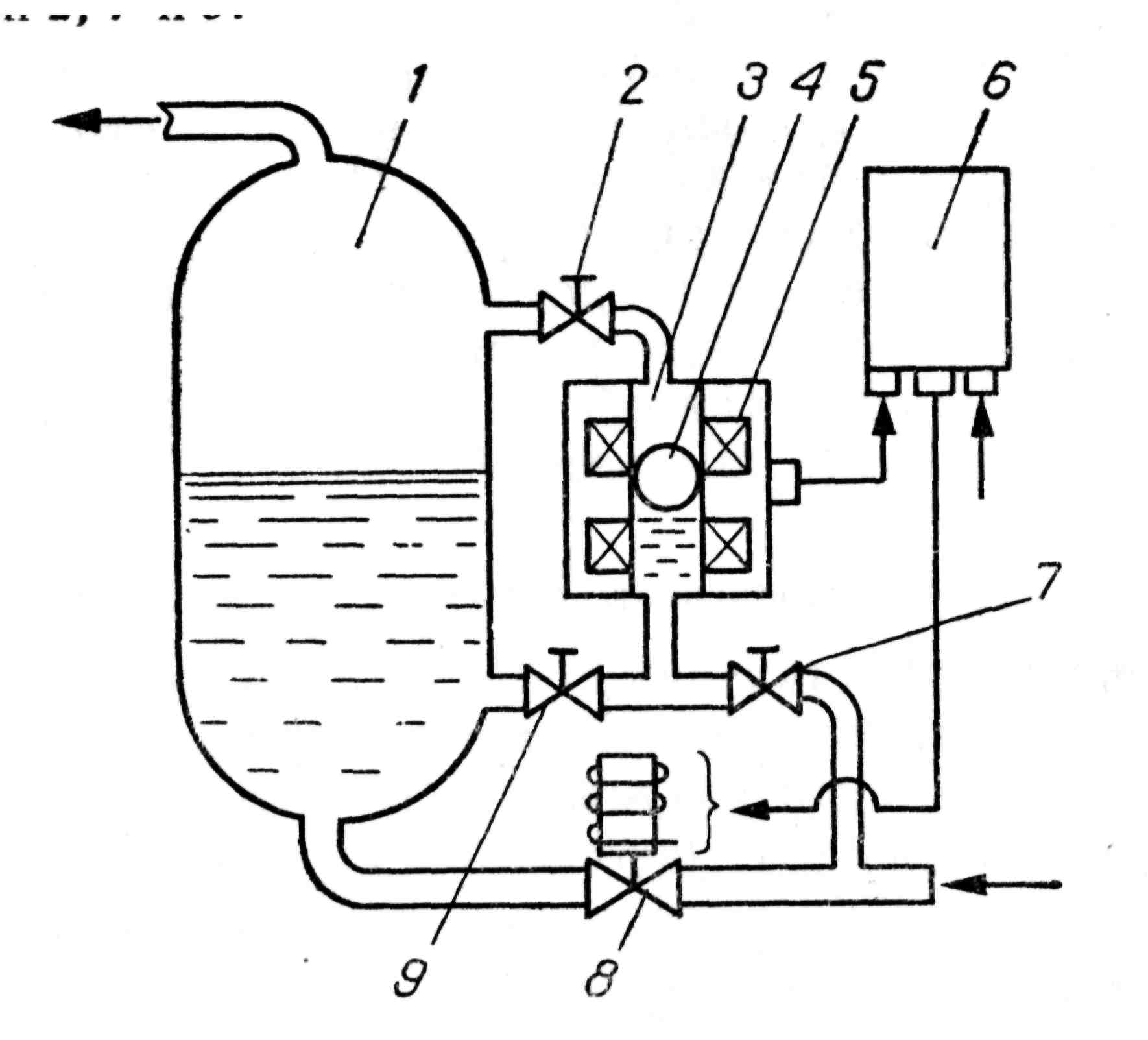

Рис. 121. Схема регулятора уровня поплавкового типа
В поплавковом регуляторе уровня (см. рис. 121) в камере 3, соединенной с сосудом 1, в котором необходимо поддерживать заданный уровень, плавает пустотелый поплавок 4, выполненный из магнитной стали. С наружной стороны камеры 3 установлены две катушки 5, включенные в плечи моста переменного тока 6. При нарушении заданного уровня изменяется индуктивное сопротивление катушек, нарушается баланс моста, в результате чего электромагнитный клапан 8 изменяет проходное сечение, а, следовательно, и уровень. На схеме показаны также регулирующие вентили 2, 7 и 9.

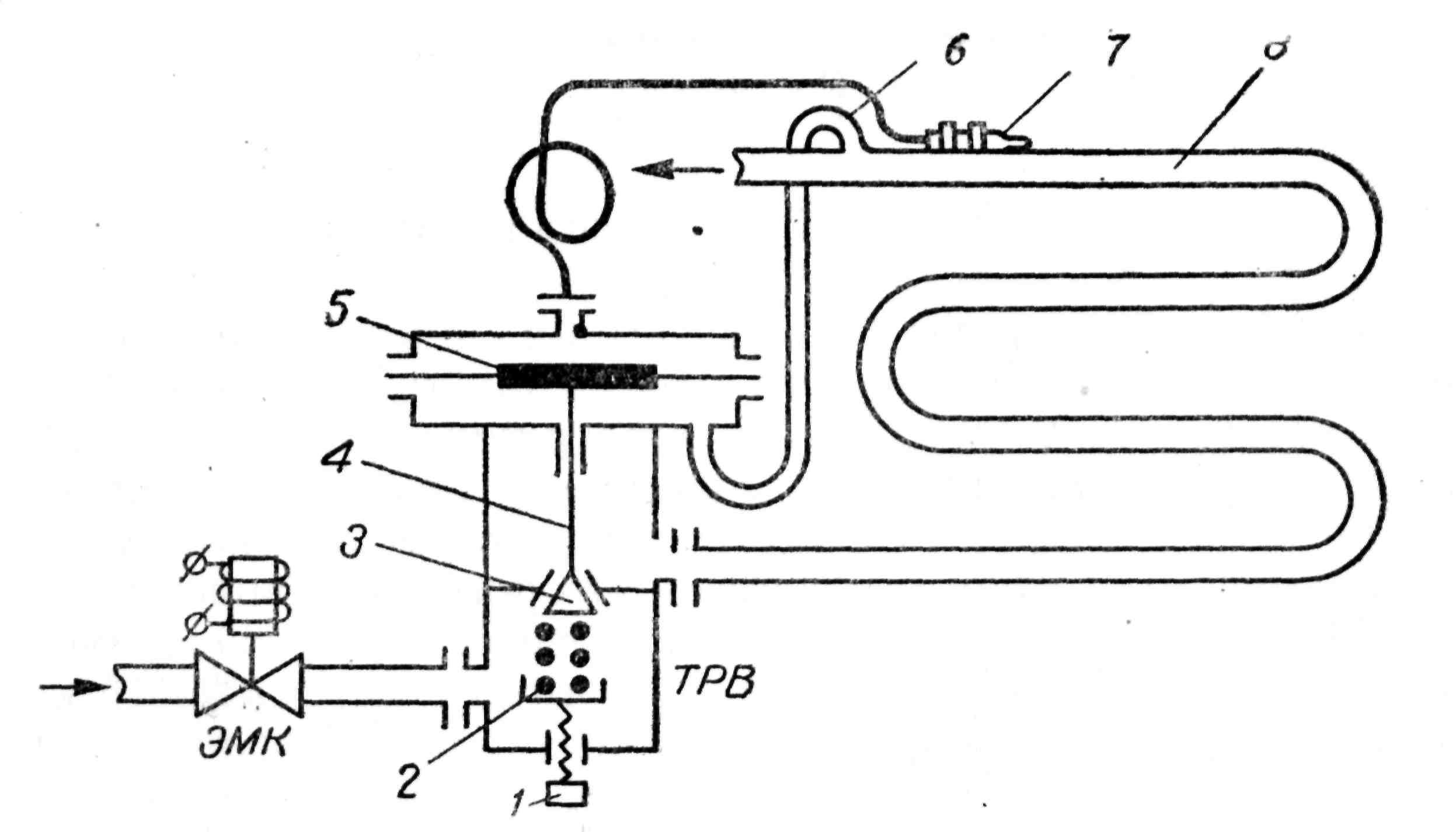

Рис. 122. Схема регулятора уровня с терморегулятором ТРВ
Регулятор перегрева (см. рис. 122) представляет собой терморегулирующий вентиль (ТРВ), установленный на входе в испаритель 8. ТРВ поддерживает постоянный перегрев, т.е. разность температуры пара у выхода из испарителя и температуры кипения. В связи с тем, что измерение температуры кипения сложно, измеряется однозначно связанное с ней давление кипения. Мембрана 5 находится в равновесии под действием давления в термобаллоне 7, которое пропорционально температуре перегрева, и давления в испарителе (передаваемого по трубе 6), пропорционального температуре кипения. Регулировка ТРВ осуществляется винтом 1, воздействующим на пружину 2. Расход хладагента регулируется клапаном 3. При увеличении перегрева мембрана 5 прогибается вниз и через шток 4 клапан 3 открывается больше, а, следовательно, количество хладагента, поступающего в испаритель, также увеличивается. Электромагнитный клапан (ЭМК) служит для обеспечения полного закрытия магистрали при остановке компрессора.
8.2.4. Регулирование давления конденсации
При уменьшении давления конденсации снижается мощность, потребляемая компрессором. В свою очередь давление конденсации зависит от температуры и расхода через конденсатор охлаждающей воды, т. е. понижение температуры конденсации требует больших затрат энергии на привод циркуляционного насоса. Таким образом, для обеспечения наиболее экономичной работы установки целесообразно поддерживать давление конденсации в заданных пределах. Заданное давление конденсации можно поддерживать с помощью регулятора давления или водо-регулятора (ВР), схема установки которого показана на рис. 123.

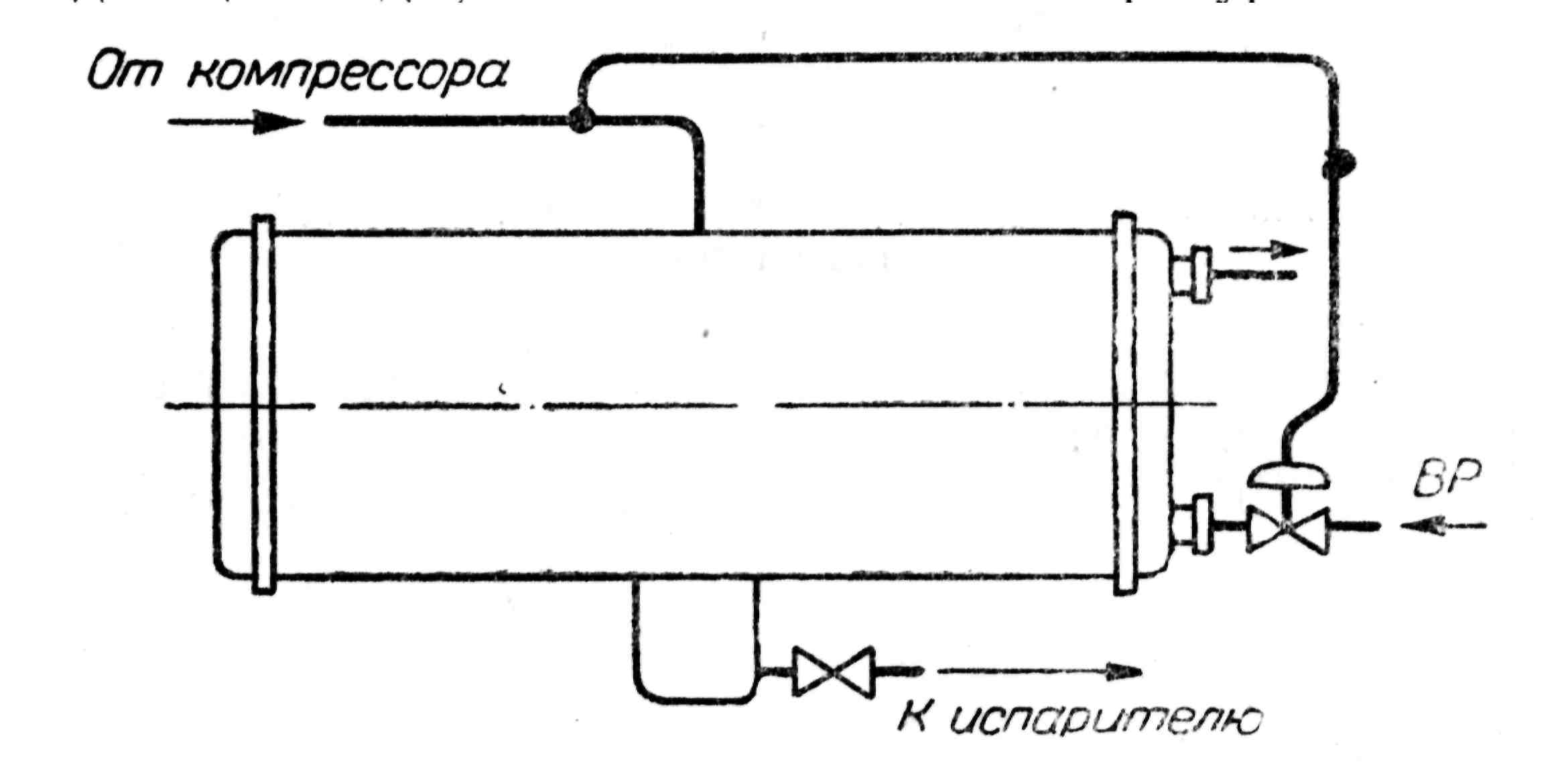

Рис. 123. Схема САР давления конденсации
Чувствительный элемент регулятора воспринимает давление паров хладагента на входе в конденсатор и передает его по импульсной трубе в мембранное устройство регулятора, которое изменяет проходное сечение клапана, регулирующего поступление воды в конденсатор, при изменении давления конденсации.
