8.1.4. Система сжатого воздуха
Автоматизированную компрессорную установку пускового воздуха рассмотрим на примере одного из теплоходов, имеющих два компрессора производительностью по 280м3/ч каждый при давлении 30 кгс/см2 (рис. 115).

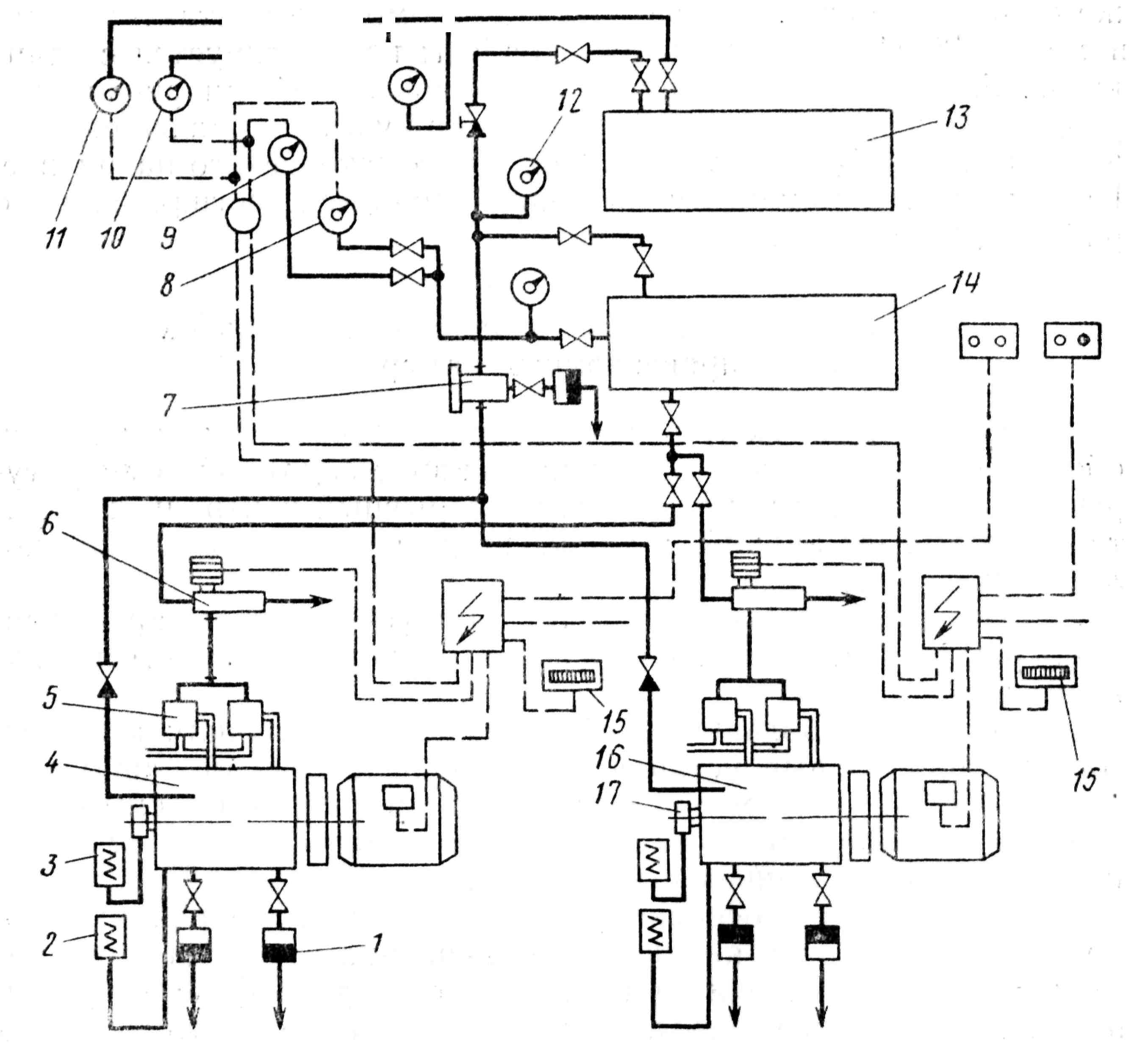

Рис. 115. Схема автоматизированной установки систем сжатого воздуха
При падении давления воздуха в баллонах 13 и 14 до 22 кгс/см2 с помощью контактного манометра 11 автоматически включается главный компрессор 4. Остановка этого компрессора при достижении давления 30 кгс/см2 осуществляется контактным манометром 8. В том случае, если после пуска компрессора 4 продолжается дальнейшее падение давления воздуха до 19 кгс/см2, от контактного манометра 10 включается второй компрессор 16, который останавливается автоматически от контактного манометра 9 при достижении давления до 28 кгс/см2.
Для облегчения пуска компрессоров установлены разгрузочные клапаны 5, управляемые через трехходовой электромагнитный клапан 6 от контактного манометра 10 или 11. Охлаждение компрессора осуществляется от навешенного насоса 17. Для продувания холодильников компрессора и баллонов от влаги и масла предусмотрены автоматические клапаны 1 и 7.
Предусмотрена защита от падения давления охлаждающей воды и смазочного масла с помощью реле давлений 2 и 3, а также от повышения давления воздуха с помощью контактного манометра 12. Продолжительность работы контролируется счетчиками 15. Описанная система может работать и при ручном управлении с местного поста. Для этого на пульте управления установлен переключатель управления с автоматического на ручное. Помимо этого, с пульта управления подается сигнализация о работе компрессора.
8.2. Автоматизация холодильных установок провизионных камер
При автоматическом регулировании холодильных установок обеспечиваются более точное поддержание заданной температуры в охлаждаемых помещениях, непрерывный контроль и защита установки от аварий, а также надежность эксплуатации холодильного оборудования.
Объем автоматизации холодильных установок и применяемые средства зависят от назначения, размера и системы охлаждения установки.
На судах наибольшее распространение получили компрессорные холодильные установки с непосредственным либо рассольным охлаждением помещений. Принципиальные схемы холодильных установок с системой непосредственного и рассольного охлаждения приведены на рис. 116.

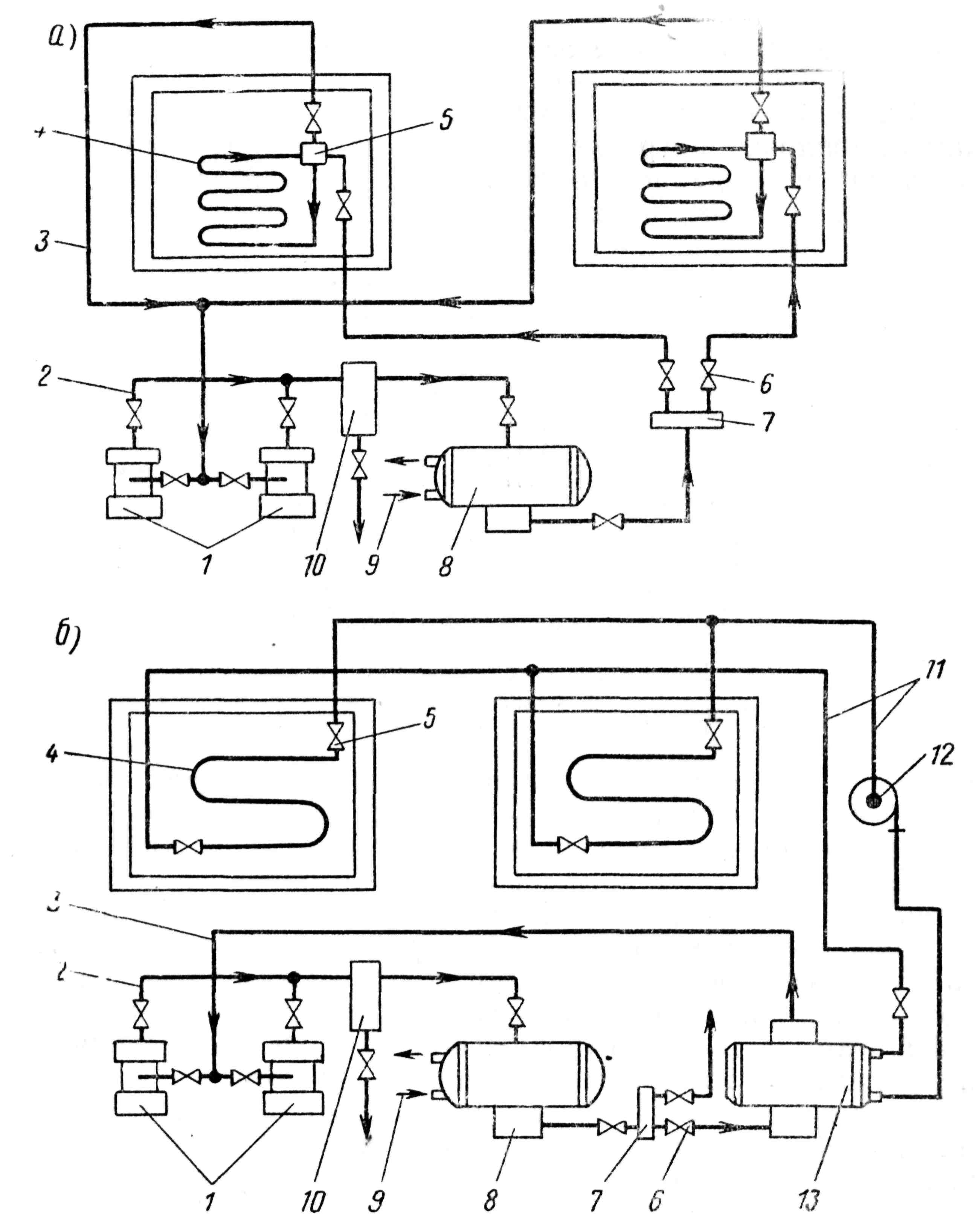

Рис. 116. Схемы холодильных установок:
а — с системой непосредственного охлаждения;
б — с системой рассольного охлаждения:
1 — компрессор; 2 — линия нагнетания; 3 — линия всасывания; 4 — батарея охлаждения; 5, 6 — регулирующий вентиль; 7 — раздаточный коллектор; 8 — конденсатор; 9 — охлаждающая вода; 10 — водомаслоотделитель; 11 —рассоль-
ный трубопровод; 12 — насос; 13 — испаритель
В общем случае основными регулируемыми величинами холодильной установки являются: температура в холодильных камерах, холодопроизводительность компрессоров, температура кипения холодильного агента, температура теплоносителя (при рассольном охлаждении), заполнение испарителя жидким холодильным агентом, давление конденсации. Помимо этого, в автоматизированных холодильных установках осуществляются также возврат смазочного масла из маслоотделителя в компрессор, удаление инея с охлаждающих батарей и удаление воздуха из системы.
Рассмотрим способы и средства регулирования перечисленных величин.
