7.3.1. Регуляторы температуры
Регуляторы температуры или терморегуляторы выполняются прямого и непрямого действия. На двигателях небольшой мощности (до 2000 л.с.) преимущественно применяются терморегуляторы прямого действия, на мощных двигателях применяют терморегуляторы как прямого, так и непрямого действия. Регуляторы прямого действия выполняются недистанционными, когда чувствительный элемент встроен в регулирующий орган, и дистанционными. Чувствительные элементы в терморегуляторах применяются парожидкостного и объемного типа.

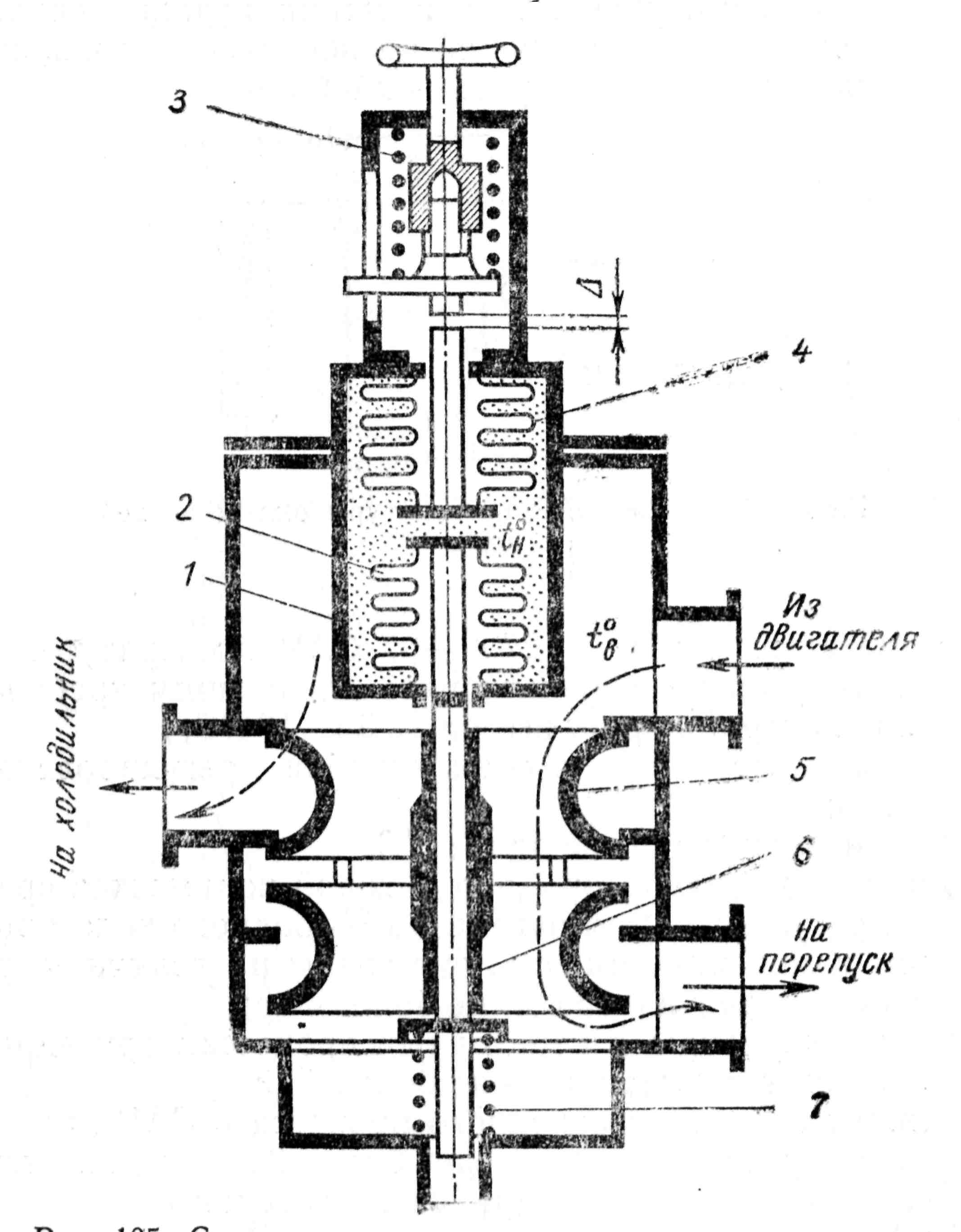

Рис. 99. Схема недистанционного регулятора
температуры прямого действия
На рис. 99 приведена схема недистанционного регулятора прямого действия с объемным измерителем. Чувствительными элементами в этом регуляторе являются два сильфона 2 и 4. Пространство между сильфонами и кожухом 1 заполнено жидкостью с большим объемным коэффициентом расширения (глицерин, толуол и др.). При увеличении температуры объем жидкости-наполнителя увеличивается, в результате чего будут сжиматься сильфоны 2 и 4. Так как препятствий для перемещения (сжатия) сильфона 4 нет, то при повышении температуры первоначально будет деформироваться сильфон 4 до тех пор, пока не исчезнет установочный зазор . После этого при дальнейшем повышении температуры станет деформироваться сильфон 2, в результате чего регулирующие органы 5 и 6 будут перемещаться вниз, увеличивая тем самым количество воды, поступающей в холодильник, и уменьшая количество воды, идущей на перепуск.
В том случае, если регулирующие органы дойдут до упора, а температура будет повышаться, для предохранения клапана от поломки предусмотрена предохранительная пружина 3, при сжатии которой верхний сильфон сможет получить дополнительное перемещение. При понижении температуры регулирующий орган будет перемещаться вверх под действием возвратной пружины 7. Настройка регулятора на необходимый температурный режим осуществляется за счет изменения зазора . Статическая характеристика регулятора такого типа приведена на рис. 100. Как видно из рисунка, статическая характеристика является нелинейной и имеет петлеобразный вид. Неравномерность этого регулятора tнер = 18°С, а нечувствительность tнеч ± 0,75°С.

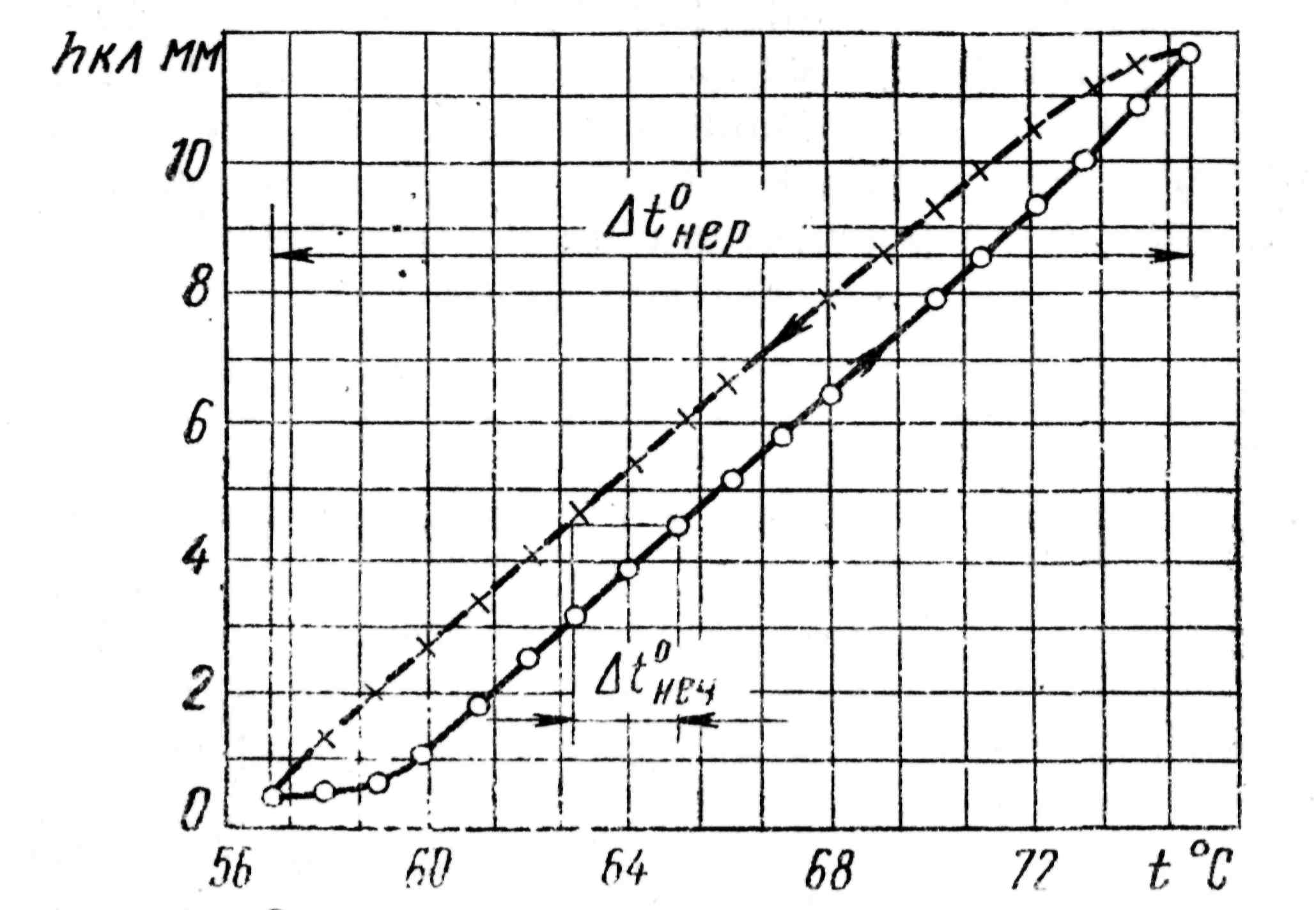

Рис. 100. Статическая характеристика недистанционного
регулятора прямого действия

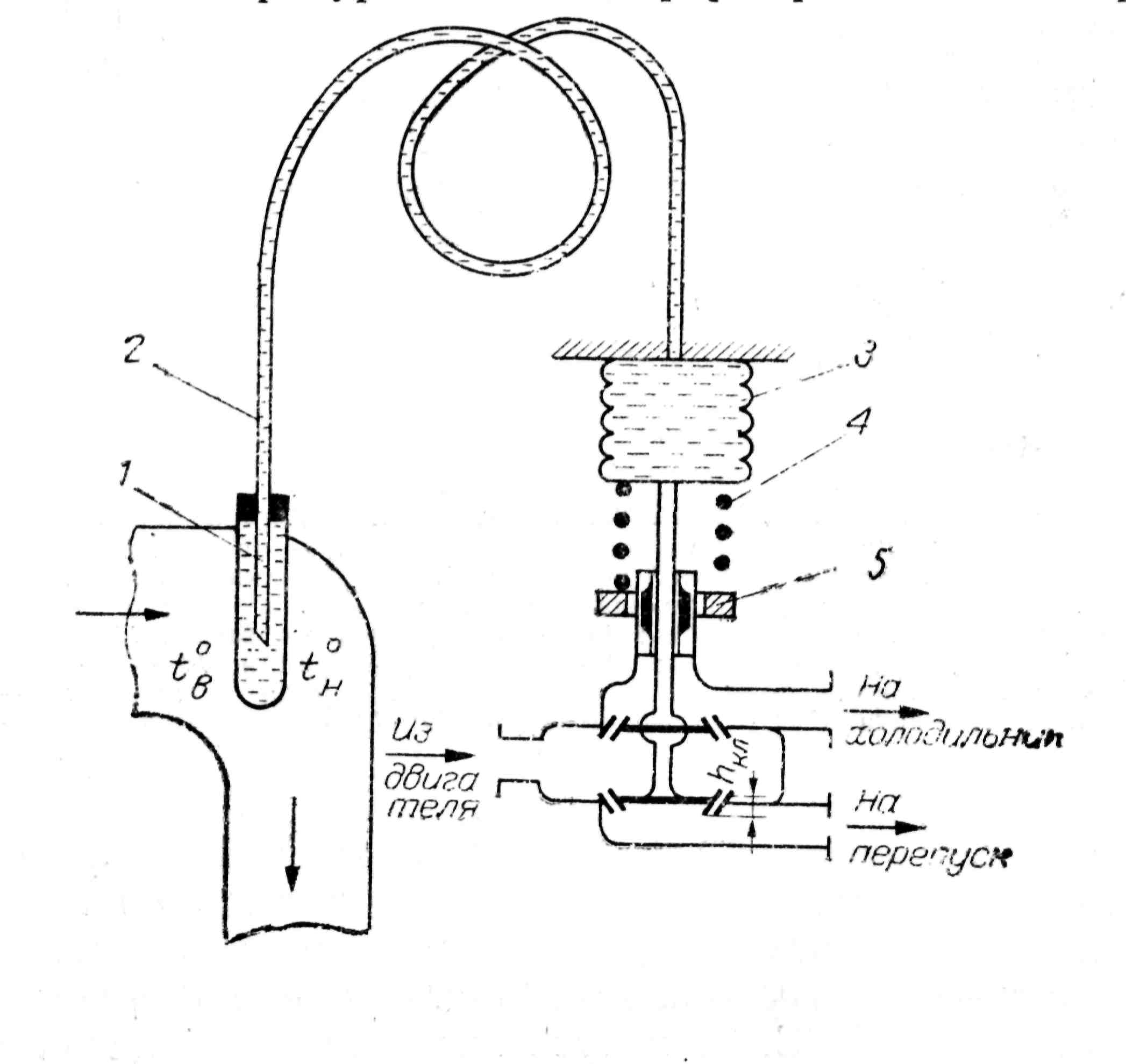

Схема дистанционного регулятора прямого действия с парожидкостным чувствительным элементом приведена на рис. 101. Чувствительный элемент 1, капиллярная трубка 2 и полость сильфона 3 заполнены легковскипающей жидкостью. Давление внутри герметичной системы зависит от температуры среды. Настройка терморегулятора осуществляется за счет изменения натяжения пружины 4 при помощи гайки 5.
Схема пневматического регулятора температуры непрямого действия с объемным жидкостным чувствительным элементом приведена на рис. 102. Регулятор состоит из следующих конструктивных узлов: чувствительного элемента А; усилительного устройства Б и сервомотора мембранного типа В.
Рис. 101. Схема дистанционного регулятора
температуры прямого действия
