15.Изображение рельефа горизонталями

Различают пять основных форм рельефа.

1.Гора – возвышенность конусообразной формы на земной поверхности. Характерные линии – ската (линия, образующая боковую поверхность какой – либо формы рельефа), подошвы (соединяет точки подошвы). Характерные точки – вершина (точка, имеющая максимальную высоту), точки скатов, перегиба скатов (там, где линия ската меняет направление) и подошвы в местах изгибов контура и перегибов рельефа внизу горы.

2.Котловина (впадина, яма) – углубление конической формы на поверхности Земли. Характерные линии – скаты (склоны), бровка (кромка). Характерные точки – дно (имеет минимальную высоту), точки скатов, перегиба скатов и бровки в местах изгибов контура и перегибов рельефа вверху котловины.

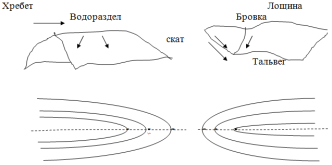

3.Хребет – возвышенность вытянутой формы на земной поверхности, постепенно понижающаяся в одном направлении. Характерные линии - водораздел (линия вдоль хребта, проходящая по самым высоким его точкам), скаты, подошва; характерные точки – перегиба водораздела, перегиба скатов, подошвы – точки на характерных линиях в местах изгибов и перегибов.

4,Лощина – углубление вытянутой формы на поверхности Земли, постепенно понижающееся в одном направлении. Характерные линии – тальвег или водослив (линия вдоль лощины, проходящая по самым низким ее точкам), скаты, бровки. Характерные точки – перегиба тальвега, перегиба скатов, бровки – точки на характерных линиях в местах изгибов контура и перегибов рельефа.

6.Седловина – образуется двумя возвышенностями и двумя лощинами. Характерные линии – линия седла и линии двух гор; характерные точки - точка седла (в ней сходятся две линии водораздела и расходятся две линии тальвега) и точки двух гор .

Наиболее часто рельеф изображают на картах и планах горизонталями Замкнутая кривая, соединяющая точки земной поверхности с одинаковыми высотами называется горизонталью. Горизонтали имеют следующие свойства: горизонталь всегда замкнутая кривая; горизонтали не могут пересекаться; по величине заложения горизонталей можно судить о крутизне ската. Получается горизонталь в результате сечения рельефа горизонтальной плоскостью .

Расстояние (h) между соседними секущими уровенными поверхностями называется высотой сечения рельефа. Расстояние (d) между соседними горизонталями в плане называется заложением. Чем меньше заложение, тем круче скат, чем больше заложение, тем скат положе. Значение высоты сечения рельефа задается в соответствии с масштабом карты

Крутизну линии местности характеризуют углом наклона ν или уклоном і=tgν=h/d; d – берут с карты; h для данной карты – постоянно. Линия наибольшей крутизны называется скатом. Направление ската нормально к горизонталям.

16.Принцип измерения горизонтального угла и схема угломерного прибора

ВАС – пространственный угол; В΄А΄С΄ - горизонтальный угол, то есть проекция пространственного угла на горизонтальную плоскость Н, осуществленная вертикальной плоскостью Р, поворачиваемой вокруг отвесной линии АА΄.

Л – круг с делениями (лимб), плоскость которого параллельна плоскости Н, а центр совмещен с прямой АА΄ (отвесная линия, проходящая через вершину угла).

Поскольку план есть горизонтальная проекция участка поверхности Земли, то нам необходимы не пространственные углы, а горизонтальные.Если навести вертикальную плоскость на точку В и отсчитать на лимбе отсчет в (он равен дуге), затем совместить плоскость с направлением АС и тоже взять отсчет с, то<вОс=β=с – в.

Отсюда следует, что для измерения горизонтального угла необходимо:

1.Иметь горизонтальный круг с делениями, центр которого лежит на отвесной прямой, проходящей через вершину угла, то есть отцентрированный над вершиной угла.

2.Вертикальную плоскость для совмещения со сторонами пространственного угла и проектирования его на плоскость горизонтального круга.

Этим требованиям отвечает геодезический угломерный прибор, называемый «теодолит». К теодолиту придаются: отвес, буссоль, штатив.

На точность измерения горизонтальных углов влияют следующие основные погрешности:

1. центрирования (установка оси вращения теодолита над вершиной измеряемого угла, максимальное значение которой равняется Δс. p/d),

2. редуцирования (внецентренное положение визирной цели, вычисляемой по формуле аналогичной погрешности центрирования),

3. визирования (зависит от увеличения зрительной трубы и составляет величину 60"/v),

4. отсчетов на лимбе, принимаемой равной половине точности отсчетного устройства, т.е. mo= t/2
