26.Измерение длин линий: непо-средственный, косвенный и даль-номерный способы.
Линейные измерения на местности производят непосредственным или косвенным методами. Для непосредственного измерения расстояний используют землемерные ленты, измерительные рулетки или инварные проволоки, которые последовательно укладывают в створе измеряемой линии. При вычислении длины линии учитывают поправки, связанные с компарированием мерного прибора, его температурой и углом наклона линии к горизонту. С помощью стальных лент и рулеток длины линий измеряют с относительной погрешностью 1:1000 - 1:5000 в зависимости от методики и условий измерений.
ЛЗ |
Лента землемерная |
20, 24, 50м |
10÷15мм 0,4÷0,5
|
1:1500 погрешность |
Топ.-геод. съемки и разбивочные работы в строительстве. |
ЛТ |
Трос землемерный |
50, 100 |
2
|
1:1000 |
То же+ геодезич. обеспеч. геологических работ. |
ЛЗШ |
Лента землемерная шкаловая |
20, 24, 50 |
10÷15 0,4÷0,5
|
1:2000 |
Инж.-геодезич. съемочные и разбивочные работы на дневной поверхности и под землей. |
РК |
Рулетка на крестовине |
50; 75; 100 |
10÷12 0,20÷0,25 |
1:2000 |
То же и в строительстве
|
РС |
Рулетка стальная простая |
2; 5; 10; 20; 30; 50 |
10÷12 0,16÷0,22 |
1:2000 1:5000 |
Разбивочные работы средней точности. |
Ленты типа ЛЗ (штриховые). В комплект входят: сама лента, металлическая кольцевая оправа и комплект из 6 или 11 шпилек. Лента на концах вблизи ручек имеет косые вырезы для шпилек и нарезанные штрихи. За общую длину ленты принимают расстояние между этими штрихами. Каждый метр на ленте отмечен металлической оцифрованной пластиной, полуметры обозначены металлическими заклепками, а дециметры – сквозными круглыми отверстиями, расположенными по оси ленты.
Ленты типа ЛЗШ (шкаловые) – имеют на концах сантиметровые и миллиметровые шкалы длиной 10-15 см, благодаря этому повышается точность измерений длин линий. Точность отсчитывания 0,2÷0,5мм, отсчеты по задней и передней шкалам берутся одновременно. Натяжение ленты производится динамометром.
Трос землемерный ЛТ – стальной 7-ми жильный канатик в пластмассовой изоляции. Трос разделен на метры кольцевыми металлическими поясками. Отсчеты берут с точностью 0,1м.
Рулетка типа РК – первый дециметр разбит через 1мм, остальная часть через 1см.
Рулетка типа РС – по всей длине имеет деления через 1мм, используется для измерения расстояний, не превышающих ее длины.
Длиномер – мерный диск со счетным механизмом и направляющими роликами.
При косвенном методе измерений используют оптические или электронные дальномеры, позволяющие получать расстояния по измеренным углам, базисам, времени и другим параметрам. Принцип работы оптических дальномеров основан на решении прямоугольного треугольника, в котором по малому (параллактическому) углу β и противолежащему катету b (базису) вычисляют длину другого катета D = b . ctgβ. Для удобства измерений одну из величин (b или β) принимают постоянной, а другую измеряют. Поэтому оптические дальномеры бывают с постоянным углом и переменным базисом (например, нитяный дальномер) и постоянным базисом и переменным углом. Точность измерения расстояний оптическими дальномерами характеризуется относительной погрешностью от 1:200 до 1:2000.
Рис.36 Параллактический треугольник

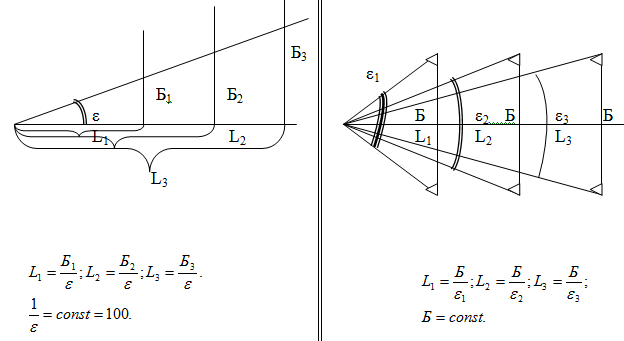

Электронные дальномеры, к которым относят светодальномеры, лазеные рулетки, электронные дальномерные насадки, измеряют расстояния с использованием электромагнитных волн. Погрешность измерения составляет от 3 мм до (10 мм + 5 мм/км).Дальномеры различного вида:
С постоянным углом С постоянной базой
