3.5. Общие принципы построения геодезических сетей с использованием gps

Построение сетей спутниковой аппаратурой состоит из двух этапов – полевых работ и камеральной компьютерной обработки результатов измерений. Камеральная обработка в свою очередь делится на два этапа – предварительную обработку результатов (определение координат пунктов в геоцентрической системе WGS84) и окончательную обработку. Конечным результатом камерального этапа являются координаты определяемых пунктов в плоской прямоугольной (национальной) системе.

Полевые работы проводят комплектом аппаратуры, состоящим минимум из двух приемников. Один из приемников стационарно размещают на базовой («reference») станции, а второй (передвижной или «rover») последовательно устанавливают на всех определяемых пунктах сети. Измерения заключаются в приеме и записи в накопитель радиосигналов от спутников в течение временного интервала, длительность которого зависит от удаления от базовой станции, условий радиовидимости и т.д. В качестве базовой станции может принята любая точка пространства, геоцентрические координаты которой определены с погрешностью не более 15 м по любой из осей (X, Y, Z) по отношению к центру эллипсоида WGS84 (центру масс Земли). Количество базовых станций определяют исходя из площади объекта (одна станция на 50 км²). Полевая измерительная информация из накопителя должна ежедневно вноситься в компьютер с целью ее последующей камеральной обработки и анализ результатов.

Предварительная камеральная обработка заключается в определении приращений геоцентрических координат каждого определяемого пункта по отношению к базовой станции в рамках стандартной программы, поставляемой в комплекте с измерительной аппаратурой. Определение указанных приращений автоматически производится в процессе компьютерной обработки с выдачей результате в виде геоцентрических координат определяемых пунктов. По завершению предварительной обработки определяемые пункты создаваемой сети будут иметь координаты только в системе WGS84. Окончательная обработка предусматривает перевод (трансформацию) координат пунктов создаваемой сети из системы WGS84 в локальную (национальную).

Под локальной системой следует понимать любую систему плоских прямоугольных координат (СК42, СК63, СК64, СК95 или местную). Для трансформации необходимо иметь координаты некоторого количества пунктов в двух системах - WGS84 и локальной. Пункты, удовлетворяющие данному условию, могут быть использованы в качестве трансформационных после оценки их качества (погрешностей взаимного положения).

Координаты трансформационных пунктов в локальной системе выписывают из каталога. Дополнительные условия, которые должны удовлетворять трансформационные пункты (плотность, взаимное положение по отношению к определяемым и т.д.), отражены в техническом описании и инструкции по эксплуатации спутниковой аппаратуры.

Классической (стандартной) схемой полевых работ является так называемый «лучевой» способ. В случае его использования постоянную базовую станцию располагают в условиях максимальной радиовидимости, а передвижную станцию последовательно устанавливают на каждом из определяемых пунктов (в том числе и на пунктах, которые планируется использовать в качестве трансформационных). Расстояние от базовой до передвижных станций рекомендуется устанавливать не более 4-5км. За счет этого сокращается время наблюдений и увеличивается производительность. Базовую станцию устанавливают в условиях максимальной радиовидимости, т.е. она должна принимать информацию без помех с каждого из спутников, находящихся выше, чем 10-15⁰ над горизонтом. Таким образом, для определения разности геоцентрических координат между базовой и передвижной станциями будет использоваться информация, принимаемая со спутников на передвижной станции.

Измерения на определяемых пунктах выполняют в следующем порядке:

1. аппаратуру центрируют над определяемым пунктом;

2. в случае необходимости производят форматирование (очистку) жесткого носителя (карты памяти) от данных предыдущей съемки;

3. производят выбор режима съемки: «Статика», «Стою/Иду» или «Кинематика»;

4. устанавливают расстояние до базовой станции 5 или 10 км;

5. устанавливают эпоху накопления, совпадающую, как правило, с эпохой накопления базовой станции;

6. осуществляют ввод с клавиатуры номера или названия пункта, а также высоты антенны над пунктом;

7. при величине GDOP не более 8 и отношении «сигнал/шум» не менее 39 (РDOP < 4 и отношении «сигнал/шум» не меньше 6) аппаратуру переводят в режим измерений;

8. в зависимости от расстояния между базовой и передвижной станциями проводят измерение в течение необходимого времени (в режиме «Быстрая Статика» время, рекомендуемое фирмой, следует увеличить на 25-30%);

9. после окончания измерений аппаратуры выключают и сворачивают.

Указанные выше операции выполняют на каждом из пунктов. После завершения полевых измерений в камеральных условиях производят «перекачку» данных с карт памяти на жесткий диск компьютера. «Перекачка» данных может производиться как с использованием контроллера, так и специального устройства – картриджа (в случаях отсутствия контроллера).

Наиболее оптимальным вариантом организации работ является такой порядок, при котором полевые измерения текущего дня обрабатывают на компьютере сразу после их завершения. Это связано с тем, что некоторое количество пунктов (в среднем около 10%) необходимо переопределять повторно из-за неразрешения неоднозначности (низкого качества измерений).

После определения всех пунктов в геоцентрической системе осуществляют их перевод в локальную систему. Данную операцию проводят в рамках фирменного программного пакета. Для перевода (трансформации) координат из геоцентрической системы WGS84 в локальную (принятую на данном объекте работ плоскую прямоугольную) используют трансформационные пункты. Трансформационным пунктом называется пункт, имеющий координаты в двух системах – WGS84 и локальной. В системе WGS84 координаты пунктов получают в результате GPS-измерений, и координаты в локальной системе выписывают из каталога. Расположение и число трансформационных пунктов выбирают в соответствии с требованиями фирм-изготовителей спутниковой аппаратуры, основными из которых являются:

- количество пунктов должно быть не менее 4-х (3-х – в исключительных случаях);

- плотность трансформационных пунктов не должна быть не менее 1 пункта на 25 км;

- все определяемые пункты должны быть находиться внутри контура трансформационных;

- площадь фигуры, которую образуют трансформационные пункты, должна быть максимальной.

Результатом выполнения операции трансформация является каталог координат всех определяемых пунктов в плоской прямоугольной (локальной) системе. Если трансформационные пункты имеют высотные отметки в принятой системе высот, в каталог координат будут включены вычисленные высотные отметки каждого пункта. Величины горизонтальных и дирекционных углов (в локальной системе) можно получить только из решения обратных геодезических задач.

Точность GPS измерений различается от 1 сантиметра до более чем 15 метров, в зависимости от используемой аппаратуры, методики обработки данных и других факторов. Кроме того, на точность получаемых данных влияет опыт и знание основ работы с GPS-системами.

Необходимо помнить, что точность определения плановых координат при использовании GPS обычно в 2-5 раза выше, чем высоты, независимо от местоположения на поверхности Земли. Если используется оборудование и программное обеспечение, дающее точность плановых координат около 1 см, то точность по высоте составит 2-5 см. Это может стать решающим фактором, когда используется оборудование с точностью плановых координат порядка 2-5 метров. В этом случае, точность определения высоты может быть хуже десятков метров.

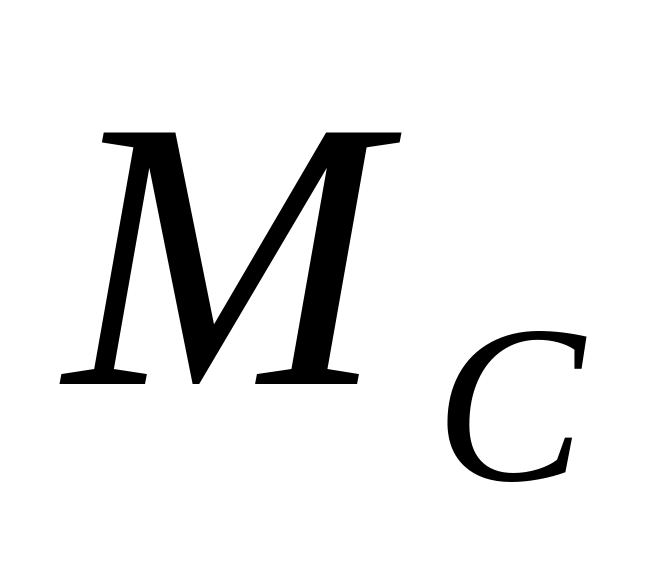

Погрешность пространственного положения отдельного пункта, координаты которого определены GPS-аппаратурой, могут быть получены из выражения:

,

Где – коэффициент, значение которого определяют, исходя из условий радиовидимости (при идеальной радиовидимости ); - ошибка, обусловленная погрешностью измерений (аппаратурная погрешность); - ошибка центрирования GPS-приемника и измерения его высоты; - ошибка трансформирования, обусловленная погрешностью взаимного положения трансформационных пунктов.

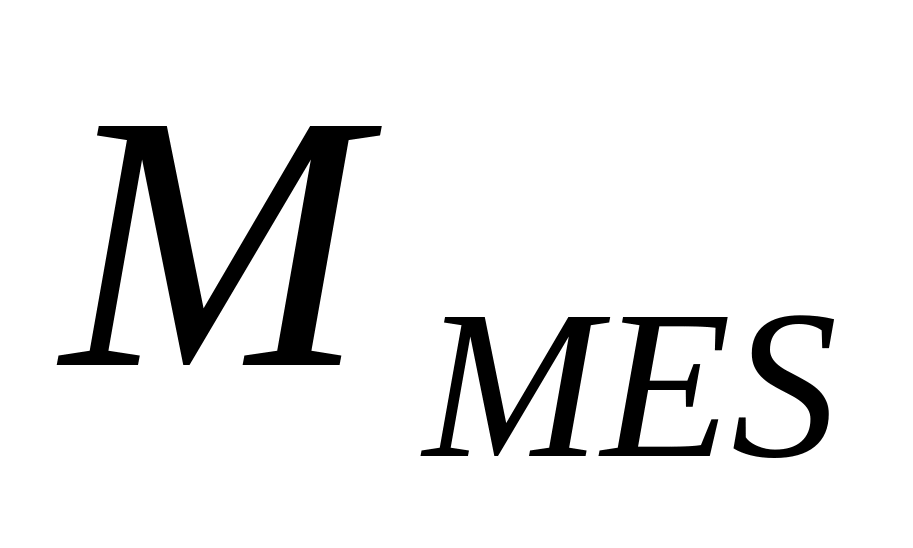

Значение находят из выражения:

где , и - погрешности определения геоцентрических координат пункта.

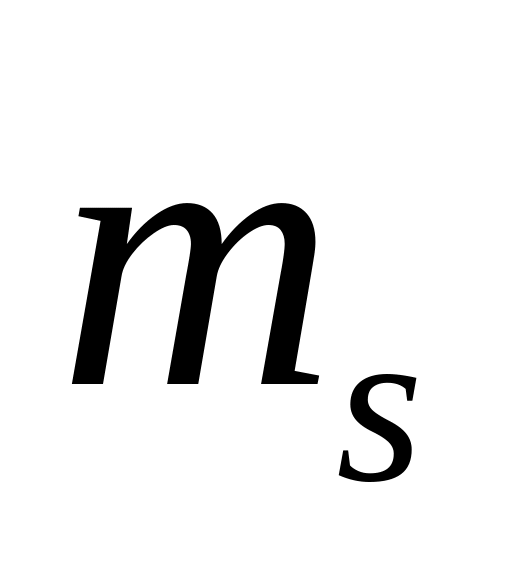

По результатам теоретических работ и натурных исследований , где - величина аппаратурной погрешности измерения базовых линий. Тогда

.

Значение находят из выражения

,

где - высота установки инструмента (1,5 м); - цена деления круглого уровня (6^’); - радиан (3438^’); 2 (мм) погрешность измерения высоты инструмента.

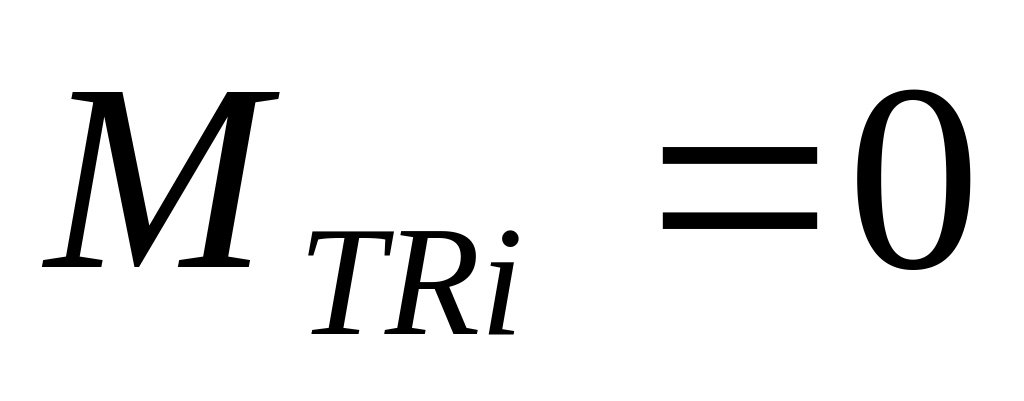

Значение находят из выражения

,

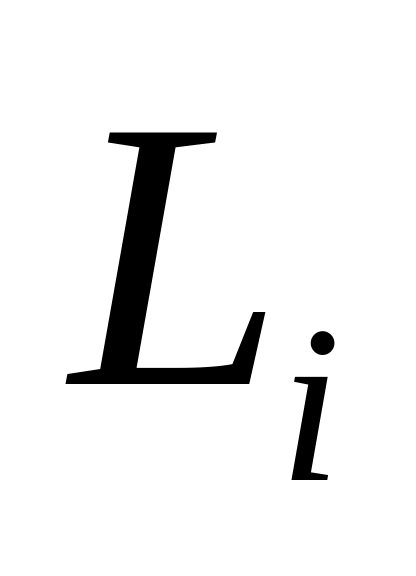

где - максимальная ошибка взаимного положения пары трансформационных пунктов; - расстояние по перпендикуляру от определяемого пункта до стороны с максимальной погрешностью взаимного положения исходных пунктов; при км .

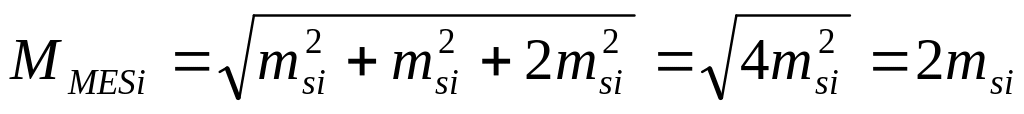

Следовательно, погрешность взаимного положения двух пунктов i и j, координаты которых определены GPS, вычисляют следующим образом

.

В этой формуле

,

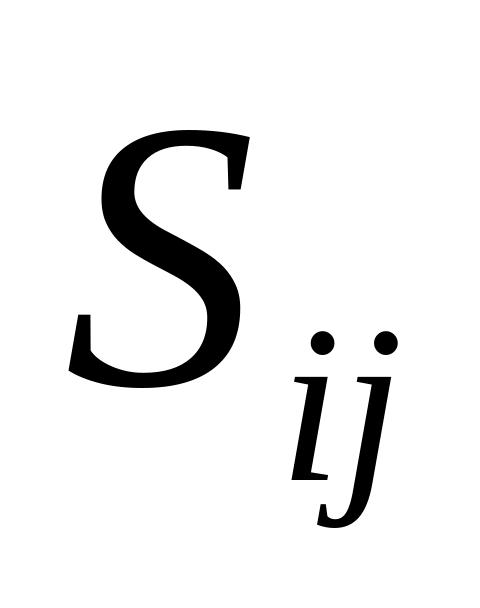

где дина стороны между определяемыми пунктами; - разность дирекционных углов определяемых и исходной сторон.

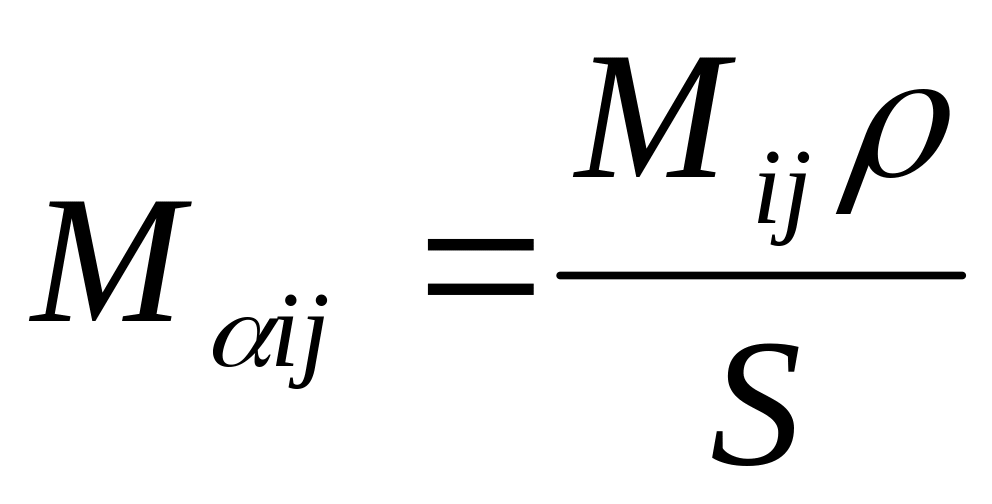

Погрешность дирекционного угла линии i-j длиной S определяют из выражения

.

В таблице 3.1 приведены минимальные длины сторон в плановых сетях, создаваемых с использованием GPS-аппаратуры.

Аналог создаваемой плановой сети	Минимальное расстояние между пунктами, км
	исходным и определяемым				смежными определяемыми
	категория радиовидимости
	I	II	III	IV	I	II	III	IV
ОПОРНЫЕ ГЕОДЕЗИЧЕСКИЕ СЕТИ
Триангуляция 3 кл.	3.12	4.44	6.00	14.8	0.89	1.27	1.72	4.23
Полигонометрия 4 кл.	0.65	0.92	1.25	3.08	0.41	0.59	0.79	1.95
ОПОРНЫЕ МАРКШЕЙДЕРСКИЕ СЕТИ
Полигонометрия 1р.	0.26	0.37	0.50	1.23	0.21	0.29	0.40	0.98
Полигонометрия 2р.	0.13	0.18	0.25	0.62	0.10	0.15	0.20	0.49
СЪЕМОЧНЫЕ СЕТИ (для обеспечения съемки масштаба 1:500) (аналог теодолитных ходов со сторонами длиной 100 м)
Для 1/f=1:3000	0.08	0.11	0.15	0.37	0.04	0.05	0.07	0.17
Для 1/f=1:2000	0.05	0.07	0.10	0.24	0.04	0.05	0.07	0.17
Для 1/f=1:1000	0.03	0.04	0.05	0.12	0.04	0.05	0.07	0.17

При использовании одночастотной GPS-аппаратуры, указанные в данной таблице значения длины линий необходимо увеличить не менее, чем в 2 раза; при проведении измерений «непосредственным» способом; для двухчастотной аппаратуры – допускается уменьшение длины линий не более, чем в раз; для одночастотной аппаратуры требуется умеличение длины линий не менее, чем в раз.
