4.3.1 Монтаж стеновых панелей и балок перекрытия.

Разрабатывается технологическая карта на возведение надземной части здания.

Монтаж стеновых панелей осуществляется с приобъектного склада при помощи автомобильного крана КС – 2561 Д выбор, которого произведен в п. 4.2.2 .

Спецификация панелей стен приведен в таблице 2.1 . До начала монтажа стен поверх фундамента должна быть выполнена обвязка из бруса 100х200 мм, которая крепиться к ростверку при помощи закладных анкеров. Обвязка должна быть антисептирована водным раствором. После устройства нижней обвязки начинают монтаж стеновых панелей.

Строповки панелей осуществляется при помощи двухветвевого стропа универсального ГОСТ 19144 – 73 грузоподъемностью 2,5 т и максимальной высотой строповки 2,2 м. При помощи монтажного крана стеновые панели подаются к месту монтажа, после чего осуществляется временное крепление панелей при помощи распорок. Для более плотного соединения панелей между собой, а также между панелями и контурными обвязками в швы укладываются ленты герметизирующего материала “поробит” толщиной 10 мм. Крепление лент осуществляется при помощи клея. Между собой стеновые панели соединяются вначале при помощи гвоздей длинной 150 мм, забиваемых в шахматном порядке в крайние стойки панелей. После этого для обеспечения сопротивления сдвигу панели скрепляются при помощи металлических штырей длинной 150 мм и диаметром 10 мм, устанавливаемых попарно в трех точках по высоте панели: посередине стыка и расстоянием 0,2 м от верха и низа панели. Диаметр гнезда под штырь должен быть на 2 мм меньше диаметра штыря. Изготавливают штыри из арматурной стали А-II. Окончательное крепление панелей осуществляется при помощи металлических зубчатых пластин, изготавливаемых из листовой углеродистой, стали марки 08 КП по ГОСТ 1050-74 толщиной 2 мм. Антикоррозийную защиту МЗП выполняют оцинковкой по ГОСТ 14623-69.Пластины крепятся к соединяемым панелям при помощи зубьев длинной 50 мм, вдавливаемых в стойки панелей при помощи ручной струбцины. Усилие, необходимое для вдавливания, составляет 1200 кг. Данная величина принята на основе опытных данных. МЗП устанавливают в двух точках по высоте вертикального стыка на расстоянии 260 мм от верха и низа панелей. Схема установки МЗП приведена на рис 4.1

рис. 4.1 Схема установки МЗП.

МЗП устанавливают попарно с обеих сторон стыка кроме угловых соединений. После монтажа панелей первого этажа начинается устройство междуэтажного перекрытия. В первую очередь укладываются деревянные балки перекрытия на несущие стены, по которым выполнена обвязка из досок толщиной 75 мм. Балки фиксируются при помощи брусков сечением 75х75 мм, прибиваемых к обвязке, выполненной поверху панелей стен, а затем к самой балке при помощи гвоздей длинной 150 мм. После установки балок поверх них устанавливается вторая обвязка из досок сечением 80х200 мм. Одновременно с монтажом балок перекрытия на разных захватках следует производить обшивку стен листами водостойкой фанеры толщиной 8 мм с одновременным заполнением пространства каркаса минераловатными матами и устройством пароизоляции и противоветровой бумаги. Крепление листов фанеры осуществляется при помощи шурупов длинной 40 мм и диаметром 5 мм, устанавливаемых с шагом 200 мм. После устройства балок перекрытия и обшивки стен первого этажа, начинают монтаж панелей стен второго этажа. Панели устанавливаются на контурную обвязку и крепятся к ней при помощи гвоздей длинной 150 мм. Соединение панелей аналогично соединению панелей первого этажа. После установки поверх панелей устраивается контурная обвязка, на которую опираются балки перекрытия и конструкции кровли.

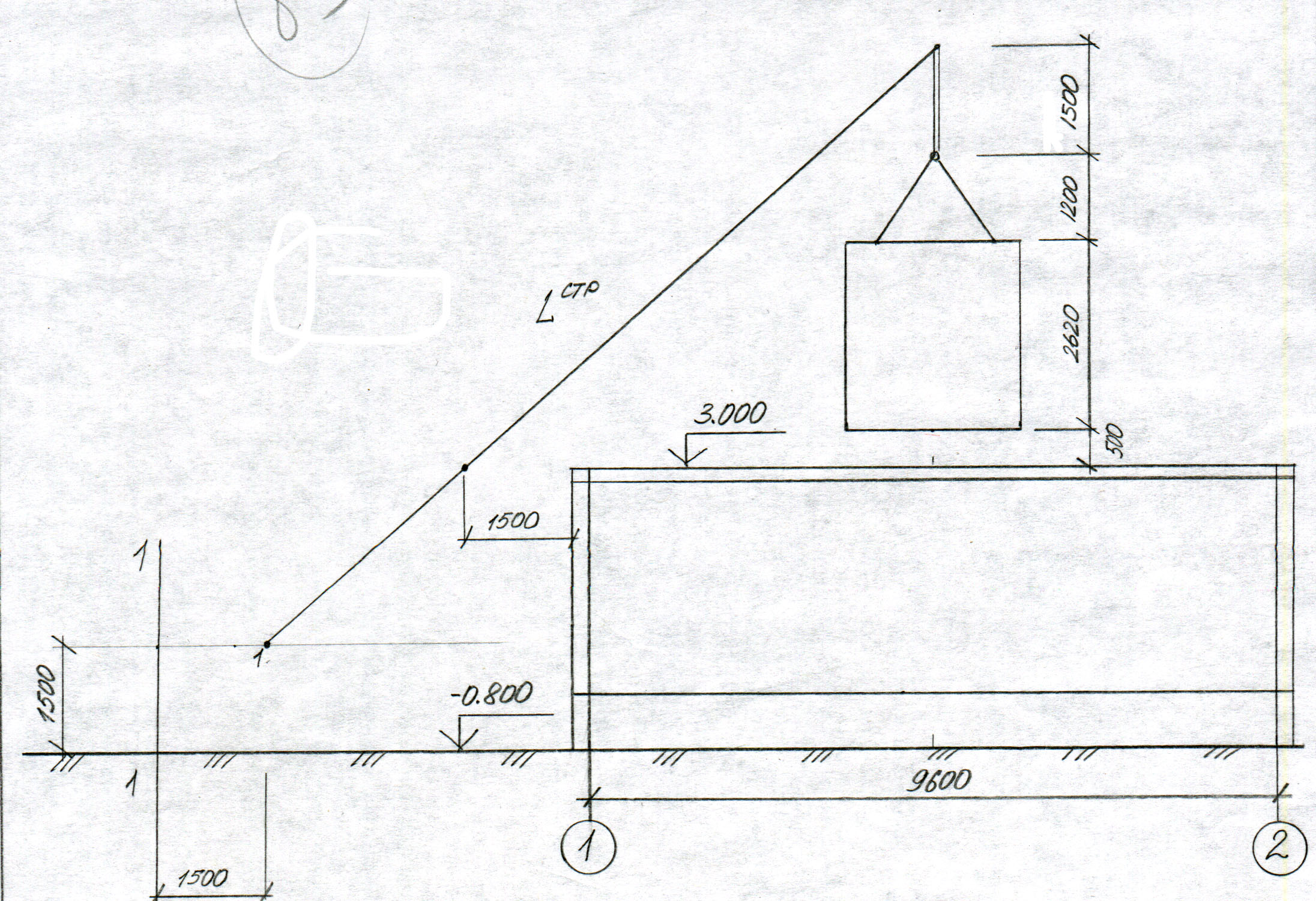

4.3.2 Выбор монтажного крана.

H_kp^Tp = 8.12 м;

C_тр^стр = 12,6м;

R^тр =11 м;

Q = 0.18 т;

Для монтажа панелей стен принимаем кран, на шасси автомобильного типа КС – 2561 Д. Кран смонтирован на шасси автомобиля ЗИЛ – 130. Стрела длинной 12 м

оснащена гуськом длинной 1,5 м. Масса крана в основном исполнении – 8,9 т. Колея передних колес – 1800 мм, задних – 1790 мм. Зона работы крана с грузом на выносных опорах - 230⁰. Максимальная грузоподъемность крана составляет 2 т; максимальная высота подъема крюка – 13 м.

Себестоимость машино-смены С_маш.см. = 24,03 руб.

Инвентарная стоимость К₁ = 7,8 тыс,руб.
