Расчет ростверка на прочность от действия сил морозного пучения
Бетон : B12,5; Rb=7,5МПа; Rbt=0,66 МПа; Eb=21000. МПа
Арматура : A-II; Rs=280 МПа; Es=210000 МПа.
а) по оси ''А''.
Максимальный
пролет
Нагрузка на ростверк
от сил пучения
9.10-3кН/см2 – давление на ростверк от сил пучения;
20см – ширина ростверка
Принимаем 4 12 A-II c AS=2,26 см2
б) по оси ''1''.
Максимальный
пролет
Нагрузка на ростверк от сил пучения
9.10-3кН/см2 – давление на ростверк от сил пучения;
20см – ширина ростверка
Принимаем 2 12 A-II c AS=2,26 см2
в) по оси ''Б''.
Максимальный
пролет
Нагрузка на ростверк от сил пучения
9.10-3кН/см2 – давление на ростверк от сил пучения;
20см – ширина ростверка
Принимаем 4 12 A-II c AS=1,57см2
Расчет ростверка на прочность от действия сил вышележащих конструкций
а) по оси ''А''
g=26,02+2,78=28,8кН/м, где
26,02 кН/м – нагрузка от стены;
2,78 кН/м – нагрузка от ростверка;

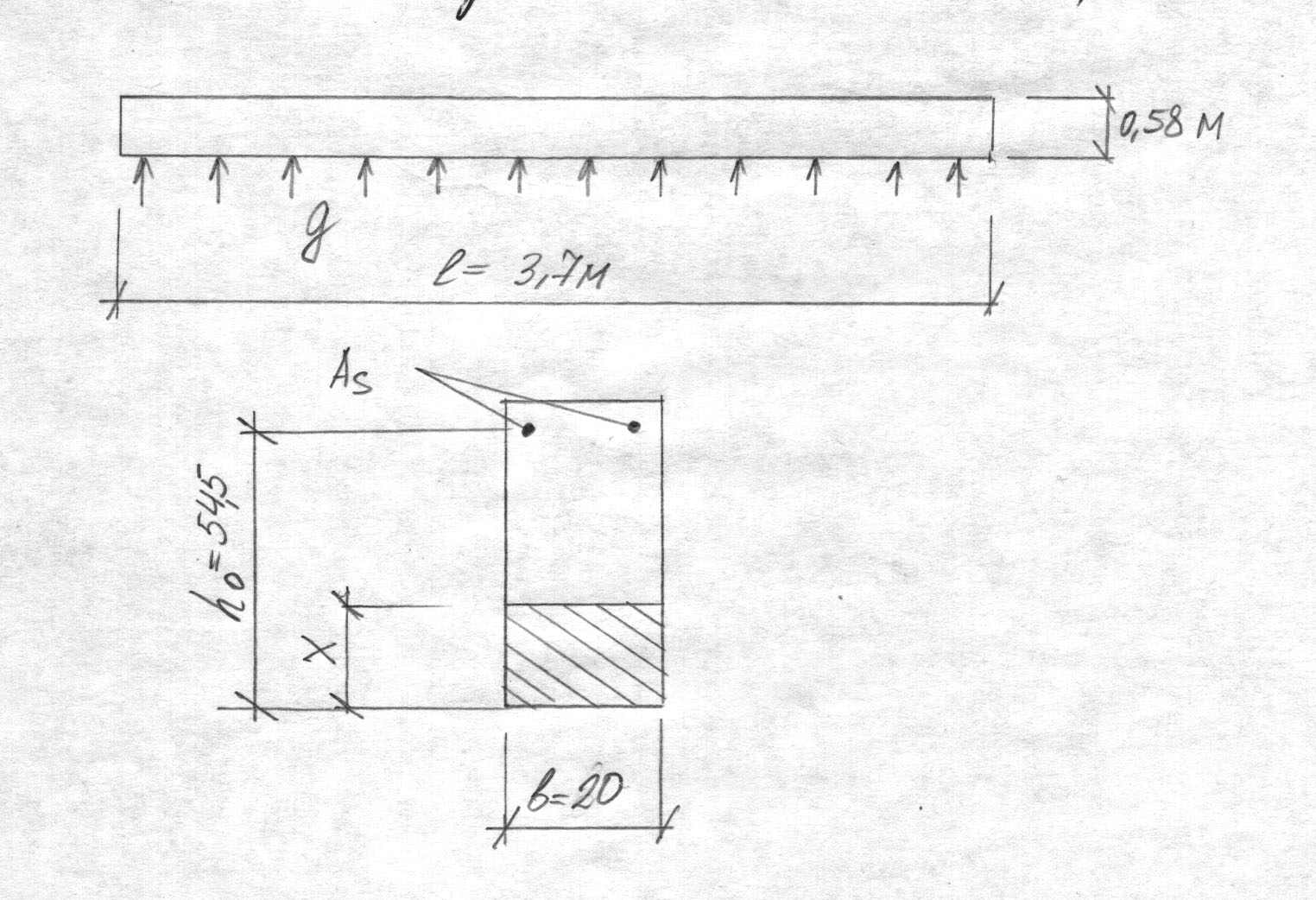

Максимальный пролет
Принимаем 2 12 A-II c AS=2,26 см2
б) по оси ''1''
g=16,02+2,78=18,8кН/м, где
Максимальный пролет
Принимаем 2 12 A-II c AS=2,26 см2
в) по оси ''Б''
g=44,34+2,78=47,12кН/м, где
Максимальный пролет
Принимаем 2 10 A-II c AS=1,57см2
Определение несущей способности сваи при помощи статического вдавливания
Т.к. фундамент запроектирован экспериментально то необходимо провести испытание сваи путем осевого вдавливания статической нагрузкой. Для проведения испытания свая оборудуется специальной установкой – платформой, смонтированной на голове сваи. Платформа закрепляется на специальных опорах с помощью клиньев. Затем укладывают на нее первую ступень нагрузки, удаляют клинья и ведут наблюдения за осадкой сваи. Измеряют осадку индикаторами перемещений или прогибомерами, которые позволяют брать отсчет с точностью до 0,1мм. Затем платформу снова расклинивают и операцию повторяют.
Кроме описанного выше метода для испытания сваи может применяться установка с гидравлическим домкратом и анкерными сваями. Анкерные сваи размещают на одинаковой глубине с испытываемой. Количество анкерных свай 4 шт. для данного испытания. Упором для гидравлического домкрата служит жесткая конструкция. Расстояние между анкерными и испытываемой сваями в свету должно быть не менее 1,2м (2d , где d-диаметр уширения; d==0,6м).

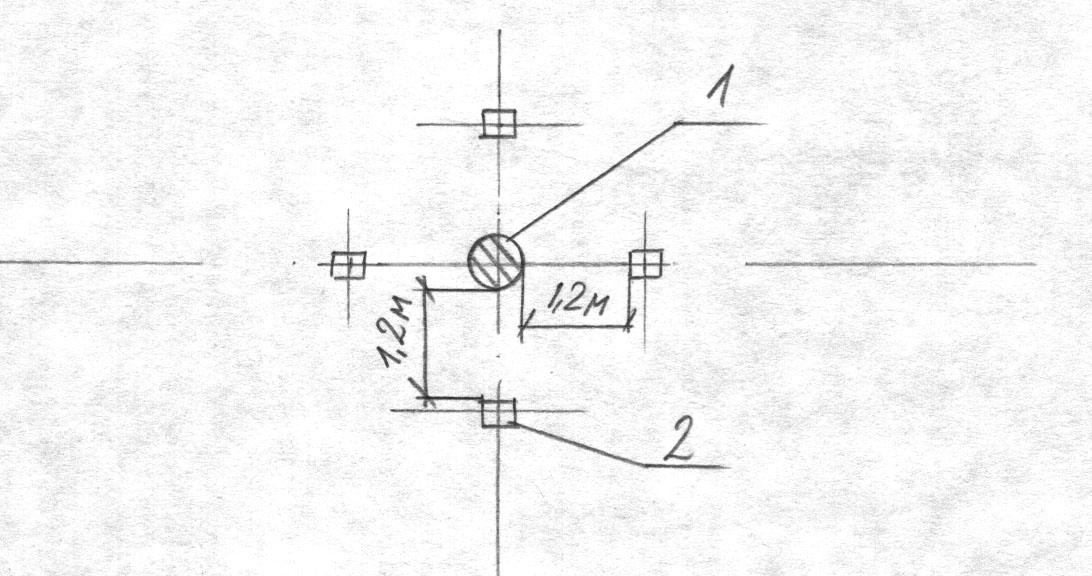

1
– испытываемая свая;
2- анкерные сваи
Рисунок 3.21 Расположение анкерных свай в плане.
Нагрузку на испытываемую сваю следует передавать равномерно, без толчков и ударов, равными ступенями. Величина одной ступени составляет 1т. Нагрузку доводят до величины, вызывающей осадку не менее 40 мм. Каждую следующую ступень нагрузки прикладывают после того, как прекратится осадка от предыдущей ступени. Осадку сваи считают практически загасшей, если приращение ее за 2 часа составляет не более 0,1 мм (для глинистых грунтов).
Расчетную величину перемещений вычисляют как среднее арифметическое показаний двух приборов, устанавливаемых симметрично. Предельно допустимые расхождения в показаниях двух приборов не должны превышать 50% при осадках менее1 мм., 30 % при осадках от 1 до 5% и 20% при осадках более 5 мм. После каждой новой ступени нагрузки делают несколько отчетов на всех приборах. Первый отсчет берут тотчас же по приложении нагрузки, затем четыре отсчета с интервалом по 15 мин, два отсчета с интервалом по 30 мин и далее через каждый час до тех пор, пока разница в перемещениях за 2 ч. наблюдений будет не более 0,1 мм.
После приложения на сваю максимальной нагрузки ее разгружают ступенями, равными удвоенным ступеням нагрузки. После снятия каждой ступени нагрузки сваю выдерживают в течении 1 ч. Отсчеты на приборах фиксируют через 30 мин. Результаты наблюдений за осадками записывают в журнале пробного испытания свай, после чего строят график нарастания осадок во времени S = f(t), а затем график зависимости величины конечных осадок от нагрузки S = f(N). По этим графикам находиться величина предельного сопротивления сваи.

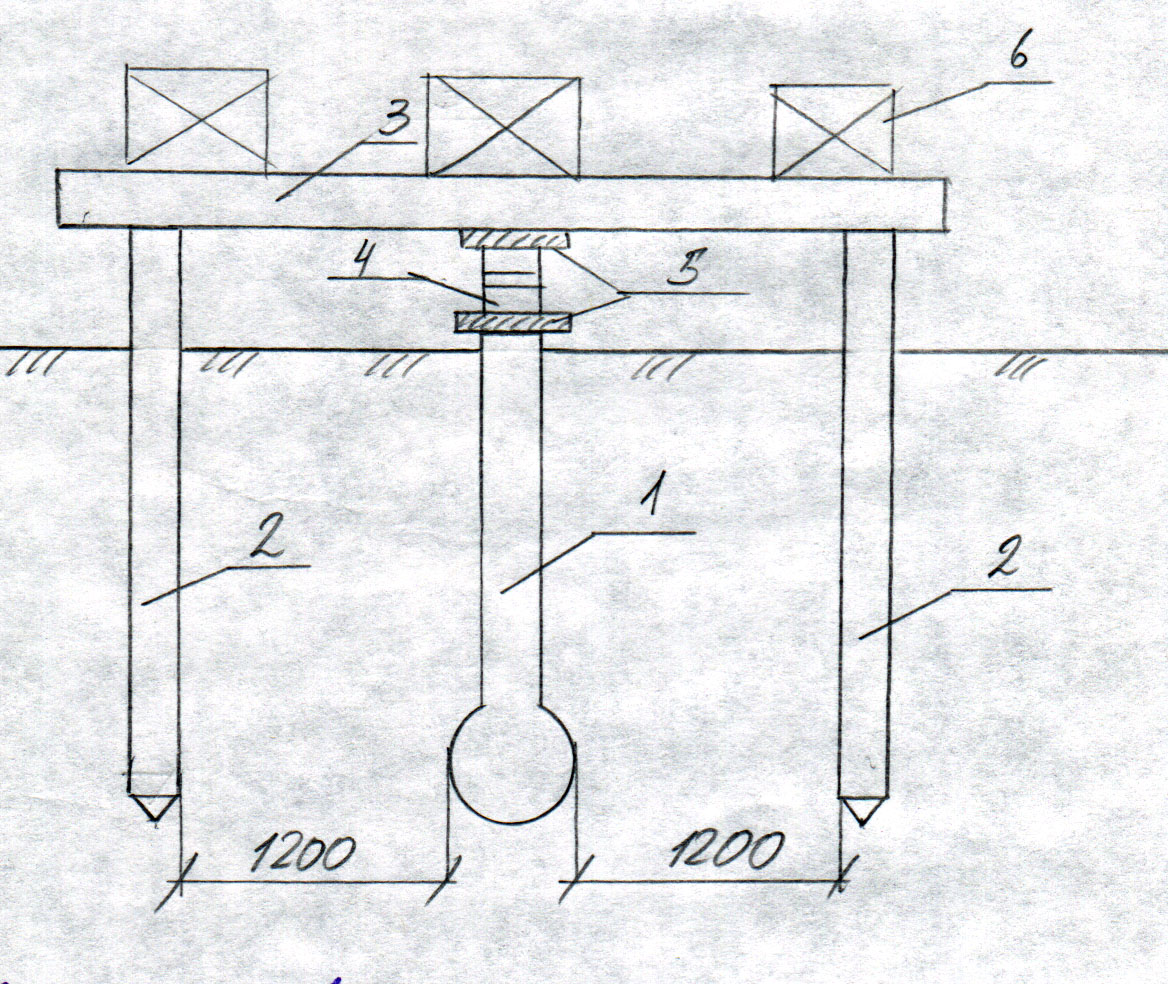

1- испытываемая свая; 4- домкрат;
2- анкерная свая; 5- прокладки;
3- ж/б плита; 6- груз;
рис. 3.22 Схема установки.
