Расчет фундамента по оси ''1''
Расчет фундамента по оси ''1'' аналогичен расчету по оси ''А''. Расчетные схемы те же.
Несущая способность сваи:
Расчетная нагрузка на сваю:

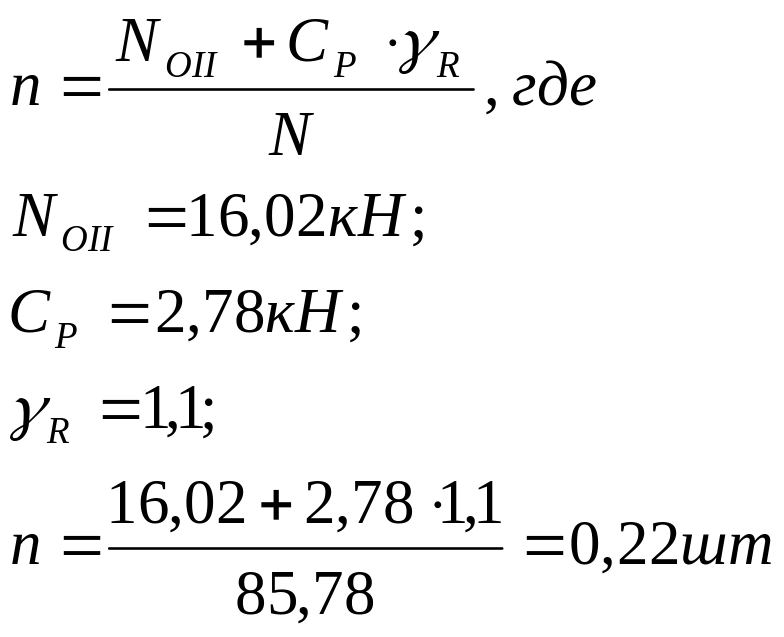

Количество свай на 1м длины:

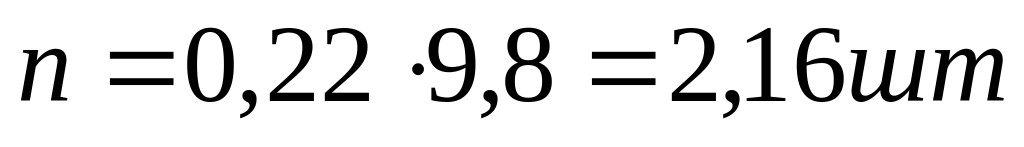

Определяем количество свай для пролета 9,8м:
По конструктивным соображениям принимаем 6 свай.

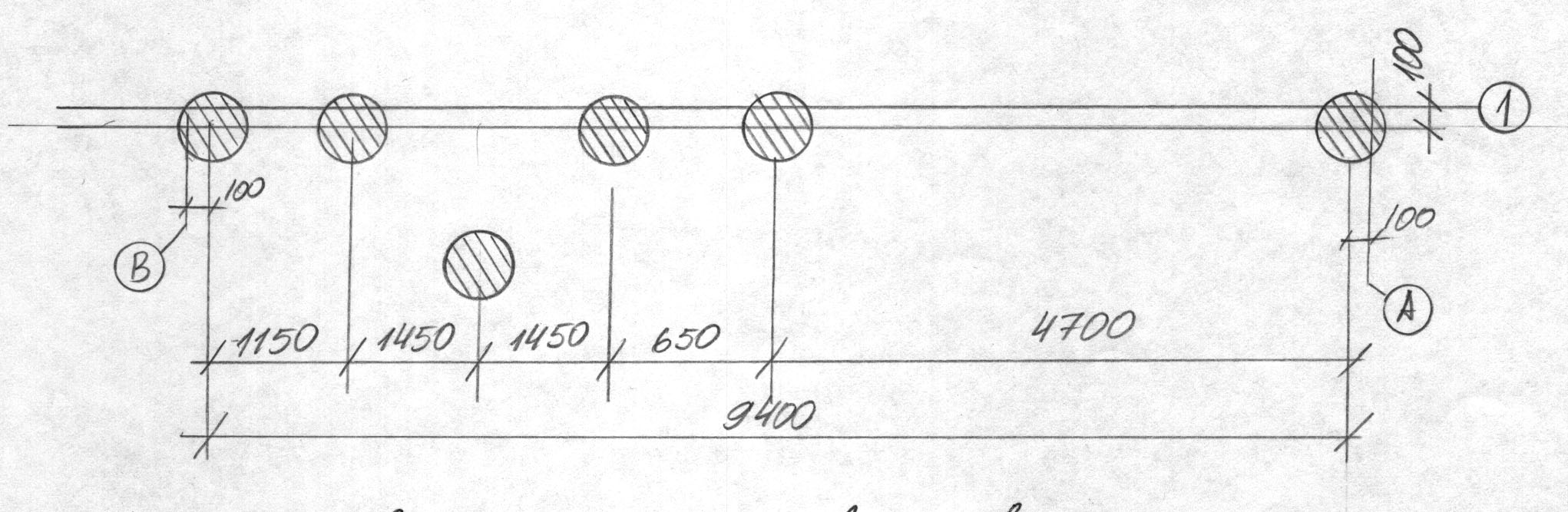

рис. 3.19 Расположение свай в плане.

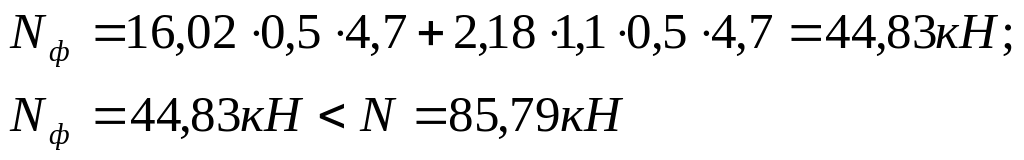

Фактическая нагрузка на крайнюю сваю:
Проверяем давление на грунт под подошвой условного фундамента:
Нагрузка на подошву условного фундамента:
- от ростверка 2,78.0,5.4,7=6,53кН;
- от свай
от грунта в пределах условного фундамента ;
от пригрузки .

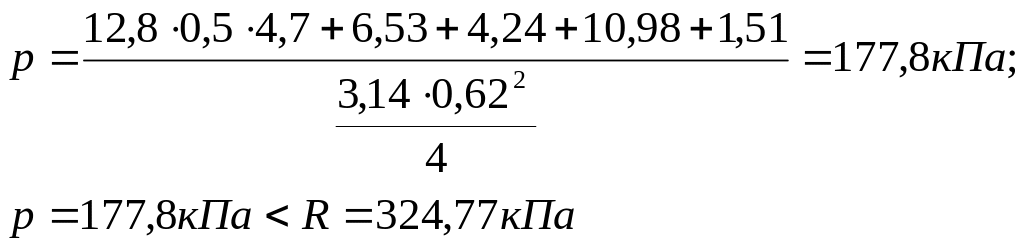

Среднее давление по подошве условного фундамента:
Проверка устойчивости сваи на воздействие сил морозного пучения.
Устойчивость сваи на воздействие сил пучения определяется из условия:
, где
- расчетное значение удельной касательной силы морозного пучения;
- площадь боковой поверхности сваи, находящиеся в пределах глубины промерзания;
- расчетная
постоянная нагрузка;
- расчетное значение силы, удерживающей сваю от выпучивания за счет сил трения по боковой поверхности с талым грунтом;
- сопротивление талого грунта над уширением сваи;
площадь кольца уширения;

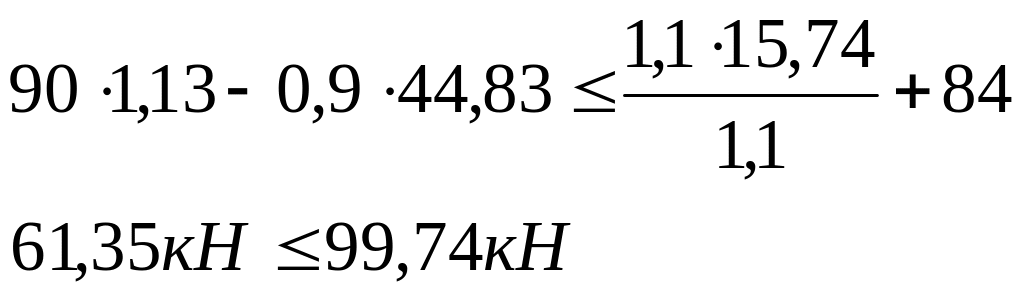

Условие устойчивости сваи выполняется.
Расчетное усилие, разрывающее сваю:
Cреднее давление на грунт:
Расчет фундамента по оси ''б''
Несущая способность сваи:
Расчетная нагрузка на сваю:
Количество свай на 1м длины:

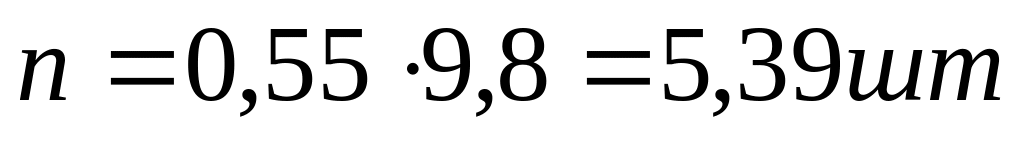

Определяем количество свай для пролета 9,8м:
По конструктивным соображениям принимаем 6 свай.

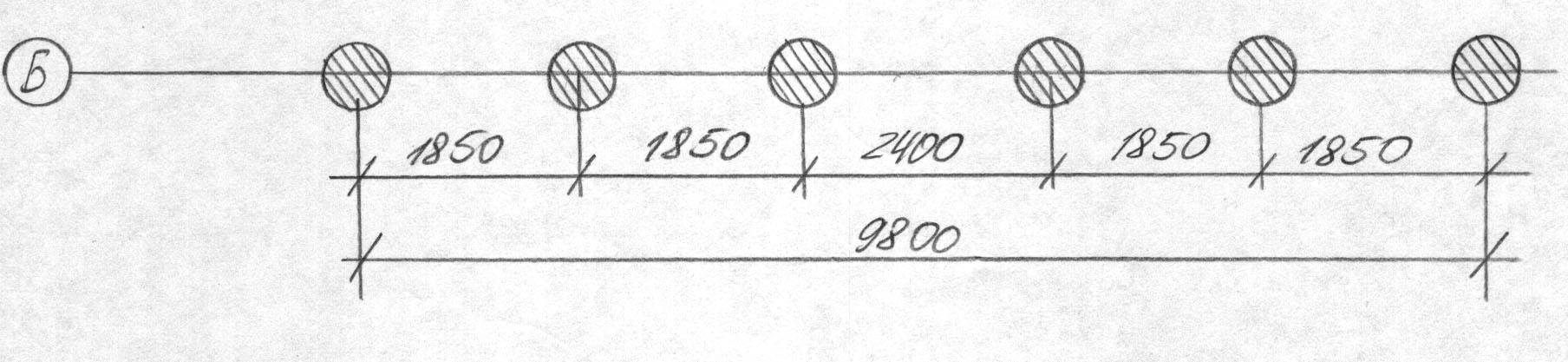

Рисунок 3.20 Расположение свай в плане.
Фактическая нагрузка на сваю:
Нагрузка на подошву условного фундамента:
- от ростверка 2,78. 1.85=5,14кН;
- от свай
от грунта в пределах условного фундамента ;
от пригрузки .
Среднее давление по подошве условного фундамента:

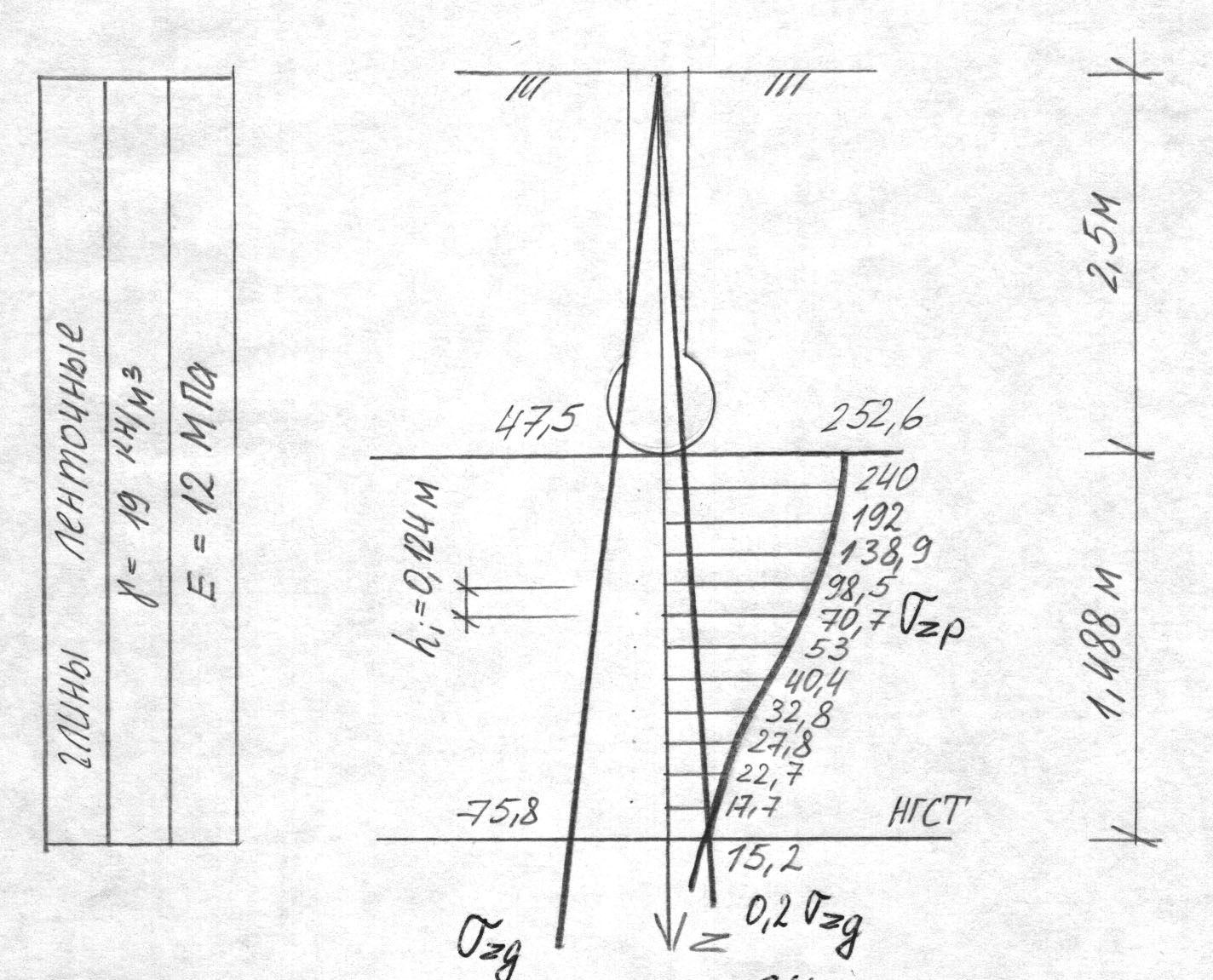

Определение осадки сваи по оси ''а''

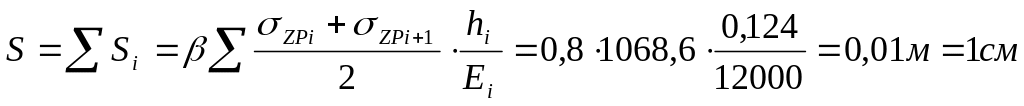

Осадку определяем методом элементарного суммирования.
Среднее давление под подошвой условного фундамента р=300,1кПа.
|
Дополнительное
давление на уровне подошвы фундамента
Данные вычислений
Таблица 3.15
|
|
|
|
|
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
0 0,4 0,8 1,2 1,6 2,0 2,4 2,8 3,2 3,6 4,0 4,4 4,8
|
0 0,124 0,248 0,372 0,496 0,620 0,744 0,868 0,992 1,116 1,240 1,364 1,488
|
1 0,95 0,76 0,55 0,39 0,28 0,21 0,16 0,13 0,11 0,09 0,07 0,06
|
252,6 240,0 192,0 138,9 98,5 70,7 53,0 40,4 32,8 27,8 22,7 17,7 15,2
|
- 246,3 216,0 165,5 118,7 84,6 61,9 46,7 36,6 30,3 25,3 20,2 16,5
|
47,5 - - - - 59,3 - - - - 71,1 73,4 75,8
|
9,5 - - - - 11,9 - - - - 14,2 14,7 15,2
|
5,2 |
1,612 |
0,05 |
12,6 |
- |
78,1 |
15,6 |
