3 Расчетно-конструктивный раздел
	Зав.кафедрой	Вареник А.С.
	Руководитель	Кирилов А.В.
	Консультант
	Дипломник	Захаров П.А.

3.1 Расчет деревянной балки междуэтажного перекрытия.

В качестве несущих конструкций перекрытия принимаем деревянные балки сечением b x h = 80 x 220 мм. Балки располагают с шагом 600 мм. Расчетный пролет балки l = 4,5 м. балки изготавливают из сосны второго сорта с R_u = 13 Мпа.

3.1.1 Сбор нагрузок.

Нагрузка от 1 м² перекрытия.

Таблица 3.1

Вид нагрузки	Нормативная, кН/м2		Расчетная, кН/м2
Постоянная (g): Паркет ( =0,0015м) Черный пол ( =0,03м) Лаги (b x h=0,05 x 0.08 м) Засыпка из песка ( =0,04м) Глиняная замазка ( =0,02м) Щитовой накат ( =0,08м) Слой толя ( =0,003м) Подшивка ( =0,005м) Балка перекрытия	0,12 0,15 0,04 0,64 0,32 0,4 0,018 0,03 0,088	1,1 1,2 1,2 1,3 1,3 1,2 1,3 1,2 1,1	0,132 0,18 0,048 0,832 0,416 0,48 0,024 0,036 0,097
Итого:	1,81	-	2,25
Временная ( ):	1,5	1,3	1,95
Итого:	3,31	-	4,2

Нагрузка от 1 пог.м балки.

Таблица 3.2

Вид нагрузки	Нормативная, кН/м	Расчетная, кН/м
Постоянная (g): Постоянная( )	1,09 0,9	1,35 1,17
Итого (g+ ):	1,99	2,52

3.2 Расчетная схема.

рис.3.1 Расчетная схема балки.

3.1.3 Определение усилий и проверка сечения.

М^мах =

W=

0,99 кН/см² < R_u = 1,3 кН/см²

Условие прочности выролняется.

Проверка прогиба балки:

E = 10⁴ МПа = 10³ кН/см² ; J=

Расчет деревянной балки перекрытия террассы.

Балка перекрытия принимается сечением 80 х 220 мм . шаг расстановки балок 600 мм. Балки изготавливают из сосны второго сорта с R_u = 13 МПа.

3.2.1 Сбор нагрузок.

Нагрузка на 1 м² перекрытия.

Таблица 3.3

Вид нагрузки	Нормативная, кН/м2		Расчетная, кН/м2
Постоянная (g): Керамическая плитка ( =0,013м ; =1800кг/м3 ) Стяжка ( =0,017м ; =2200кг/м3 ) гидроизоляция ( =0,015м ; =600кг/м3 ) Черный пол Лаги Утеплитель ( =0,08м ; =30кг/м3 ) Глиняная замазка Пароизоляция ( =0,005м ; =600кг/м3 ) Щитовой накат Подшивка Балка перекрытия	0,234 0,374 0,09 0,15 0,04 0,024 0,32 0,03 0,4 0,03 0,088	1,1 1,3 1,3 1,2 1,2 1,2 1,3 1,3 1,2 1,2 1,1	0,257 0,486 0,117 0,18 0,048 0,029 0,416 0,039 0,48 0,036 0,097
Итого:	1,78	-	2,19
II Временная ( ):	2	1,3	2,6
Итого (g+ ):	3,78	-	4,79

Нагрузка на 1 пог.м балки.

Таблица 3.4

Вид нагрузки	Нормативная, кН/м	Расчетная, кН/м
Постоянная (g): Постоянная( )	1,07 1,2	1,31 1,56
Итого (g+ ):	2,27	2,87

3.2.2 Определение усилий.

М^мах =

0,99 кН/см² < R_u = 1,3 кН/см² - Условие прочности выролняется.

Проверка прогиба балки:

E = 10⁴ МПа = 10³ кН/см² ; J=

3.3 Расчет стропильной фермы.

Принимаем в качестве несущих конструкций покрытия фермы треугольного очертания. Уклон верхнего пояса фермы . Материал для изготовления ферм – пиломатериал из сосны второго сорта с влажностью не более 12 % ; металлические элементы из стали марки ВСm 3кп 2 по ТУ 14-1-3023-80.

3.3.1 Геометрическая схема фермы

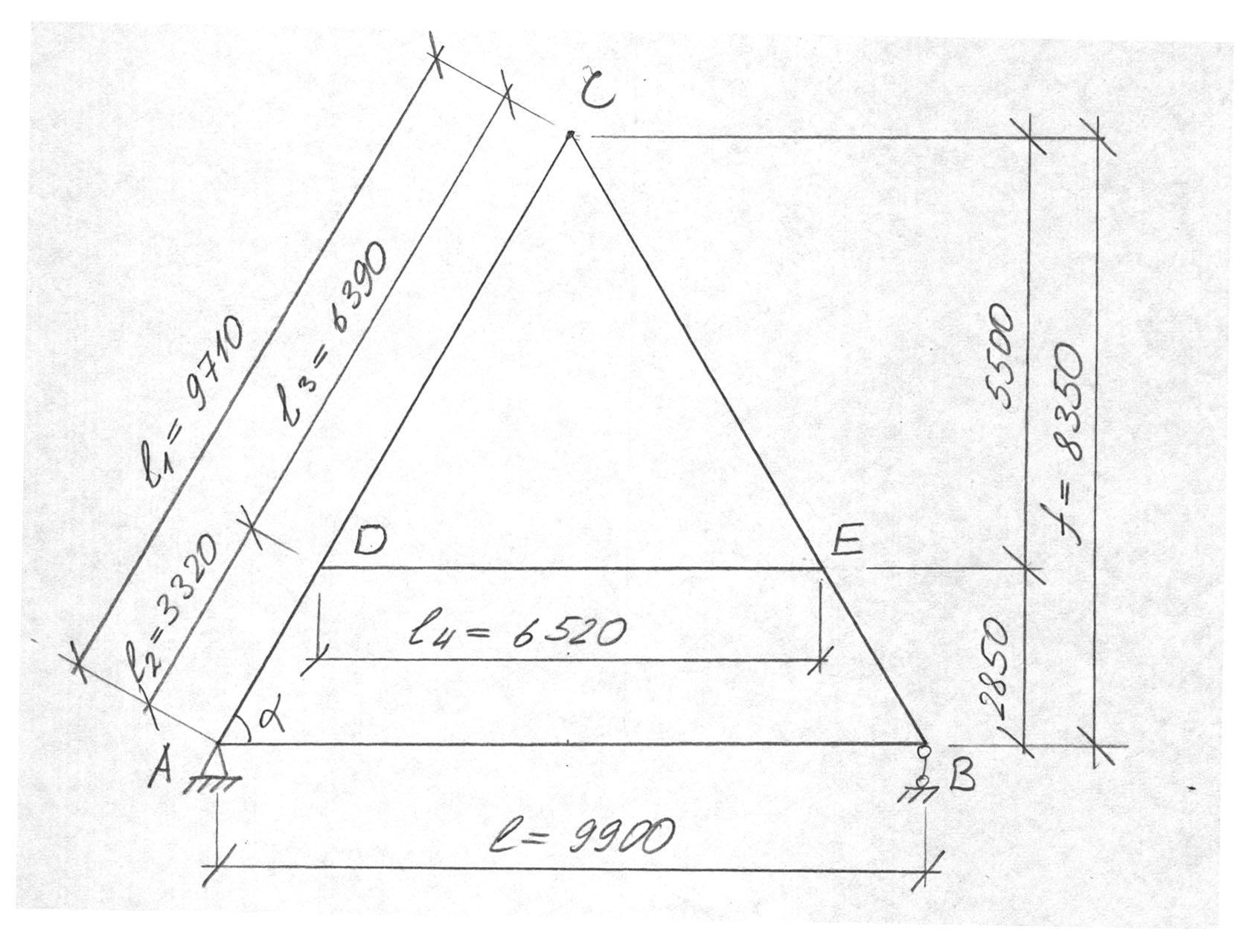

рис.3.2 Геометрическая схема фермы.

tg

sin = 0,86 ; cos = 0,51;

l₁ = =

l₂ = AD= =

l₃ = DC= l_1- l₂ = 9,71 – 3,32 = 6,39 м ;

l₄ = DE= l – 2l₂ cos = 9,9 - 2 3,32 0,51 = 6,52 ;

3.3.2 Сбор нагрузок.

Нагрузка на 1 м² поверхности ската.

Таблица 3.5

Вид нагрузки	Нормативная, кН/м2		Расчетная, кН/м2
Постоянная (g): черепица обрешетка (b x h= 0,05x0,05м ; =500кг/м3 ) Утеплитель ( =0,1м ; =30кг/м3 ) обшивка ( =0,02м ; =600кг/м3 ) Собственный вес балки(gнс.в.)	0,6 0,04 0,03 0,12 0,04	1,1 1,1 1,3 1,2 1,1	0,66 0,044 0,039 0,114 0,05
Итого (g):	0,83	-	0,94
II Временная: Снеговая (S): Ветровая: c наветренной стороны (W) c подветренной стороны (W1)	0,03 0,176 0,11	1,6 1,4 1,4	0,048 0,246 0,154
Итого (g+s+w):	1,04	-	1,23

g^н_с.в = (g^н + s^н)/( )

g^н = 0,79 кН / м² ;

s^н = 0,03 кН / м² ;

К_с.в = 5 ; l = 9,9 м ;

g^н_с.в = (0,79 + 0,03)/( ) = 0,04 кН / м² ;

Определение снеговой нагрузки .

S^н = S₀ x C, где

S₀ = 1 кН / м² ; [СниП 2 .01.07.-85]

C = 0,03 , [СниП 2 .01.07.-85]

S^н =1 x 0,03 = 0,03 кН / м² ;

[СниП 2 .01.07.-85]

Определение ветровой нагрузки .

W^н = W₀ x C x К, где

W₀ = 23 кг / м² ; [СниП 2 .01.07.-85]

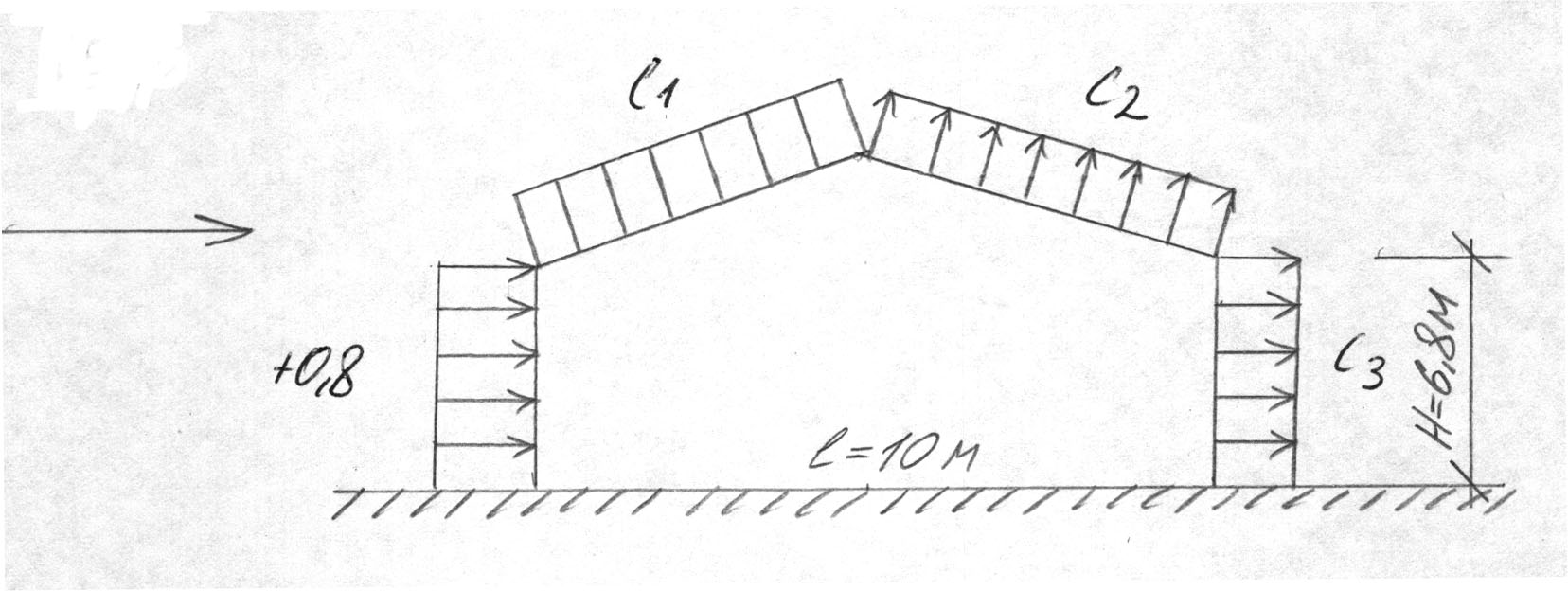

рис.3.3 К определению аэродинамических коэффициэнтов.

С₁ = + 0,8 ; С₂ = - 0,5 ; С₃ = - 0,4 ;

Тип местности А

К – коэффициэнт, учитывающий изменение ветрового давления по высоте:

H = 5 м ; К = 0,75 ;

H = 10 м ; К = 1 ;

H = 20 м ; К = 1,25 ;

Значение нормативной ветровой нагрузки на высоте 5 мс наветренной стороны:

W₅ = 0,23 ^. 0,75^. 0,8 = 1,138 кН / м² ;

То же на высоте 10 м:

W₁₀ = 0,23 ^. 1^. 0,8 = 1,184 кН / м² ;

То же на высоте 20 м:

W₂₀ = 0,23 ^. 1,25^. 0,8 = 0,23 кН/м²;

То же на высоте 14,5 м:

W_14,5=W₁₀+

То же на высоте 5,53 м:

W_5,53=W₅+

Переменную по высоте нагрузку заменяем равномерно распределенной:

W= 2

=0,176 кН/м²;

С подветренной стороны:

W¹= кН/м²;
