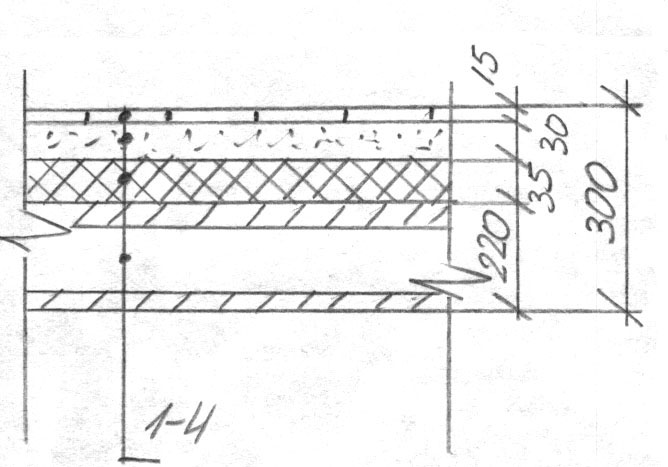

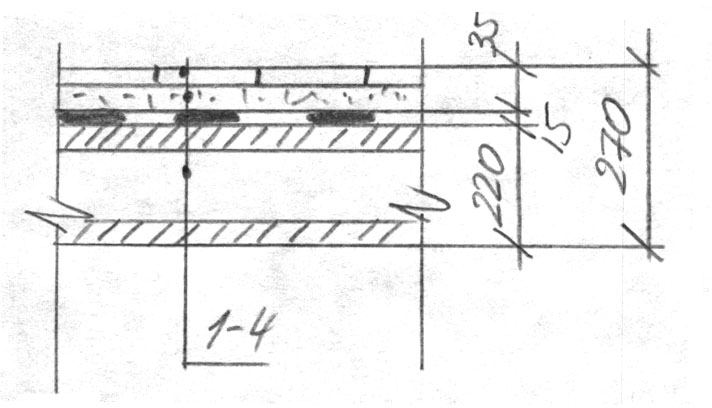

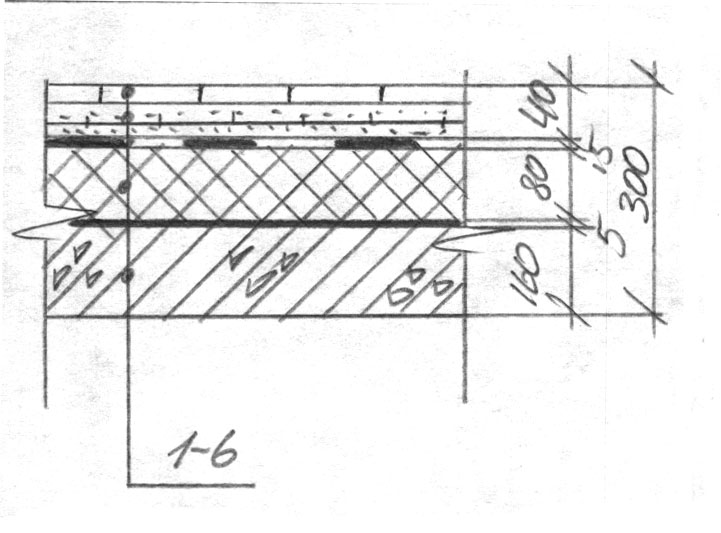

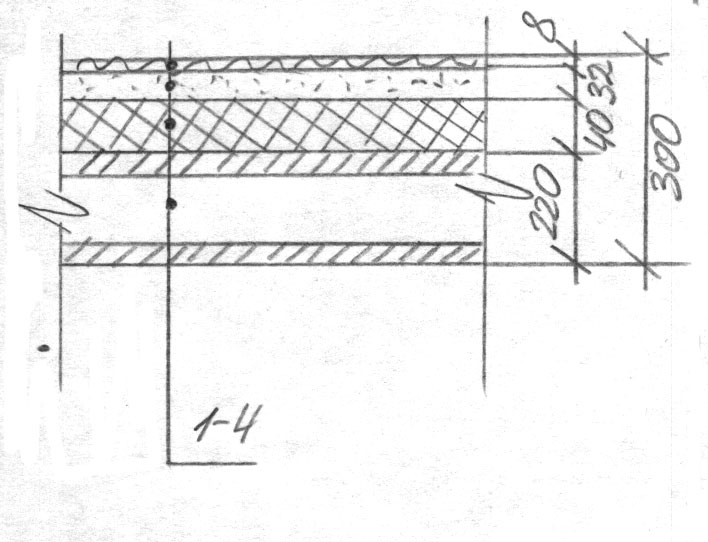

2.4.6 Полы
Экспликация пола
Таблица 2.8
Помещение |
Эскиз |
Элемент пола |
1 |
2 |
3 |

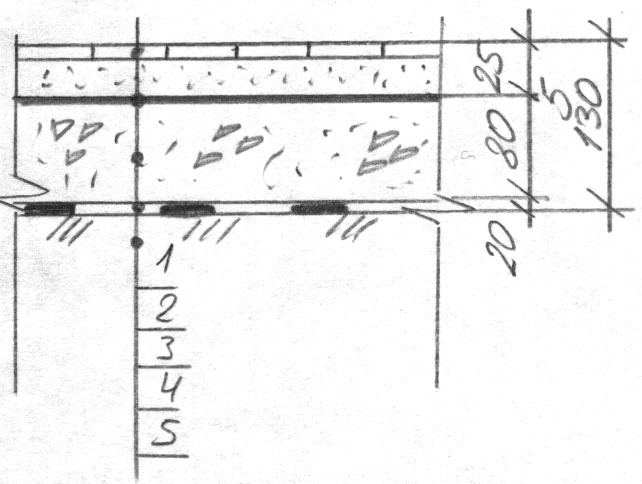

Гараж |
|
1-керамическая плитка на растворе; 2-пергамин; 3-бетон; 4-асфальт; 5-уплотненный грунт |

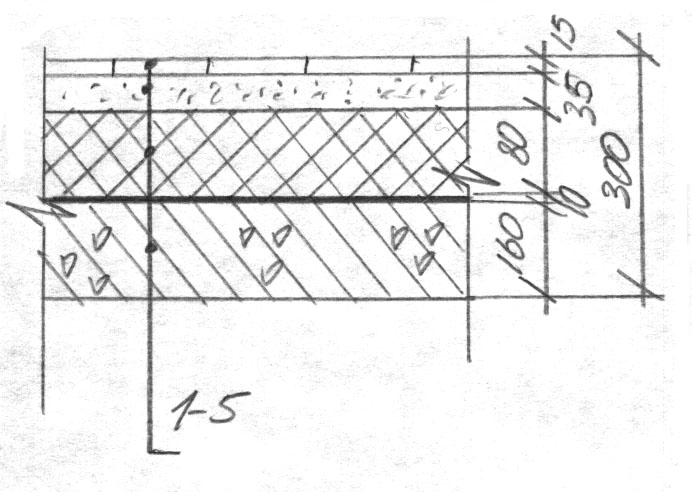

Сауна; санузел 1-го этажа |
|
1-керамическая плитка на растворе; 2-два слоя рубероида на б/м; 3-пенополистирол; 4-бетон; 5-асфальт; 6-уплотненный грунт |

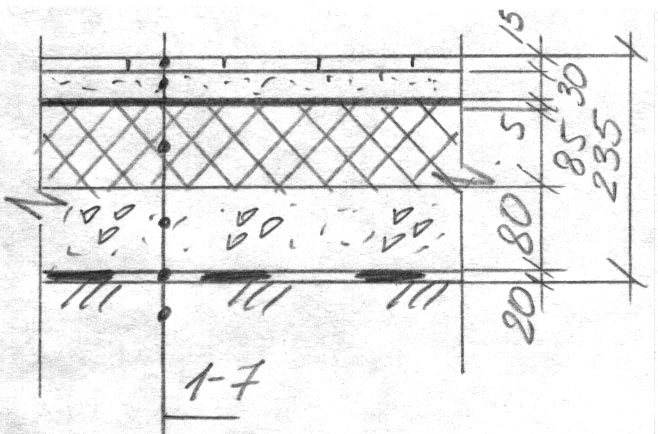

Прихожая; холл; комната отдыха |
|
1-паркет на мастике; 2-стяжка; 3-пергамин; 4-пенополистирол; 5-бетон; 6-асфальт; 7-уплотненный грунт |
Кухня |
|
1-ленолиум; 2-стяжка; 3-звукоизоляция; 4-плита перекрытия |
Гостиная; помещения мансарды |
|
1-паркет на мастике; 2-стяжка; 3-звукоизоляция; 4-плита перекрытия |
''зимний сад'' (над сауной) |
|
1-паркет на мастике; 2-стяжка; 3-пенополистирол; 4-слой толя; 5-монолитная плита |
Санузел 2-го этажа |
|
1-керамическая плитка; 2-стяжка; 3-два слоя рубероида на б/м; 4-плита перекрытия |
Терраса; балкон |
|
1-керамическая плитка; 2-стяжка армированная; 3-два слоя рубероида на б/м; 4-пенополистирол; 5-пергамин на б/м; 6-плита перекрытия |
Конструктивные решения ворот, лестниц, кровли, окон, дверей и мансарды аналогичны решения, рассмотренным в пп 2.3.7-2.3.12.

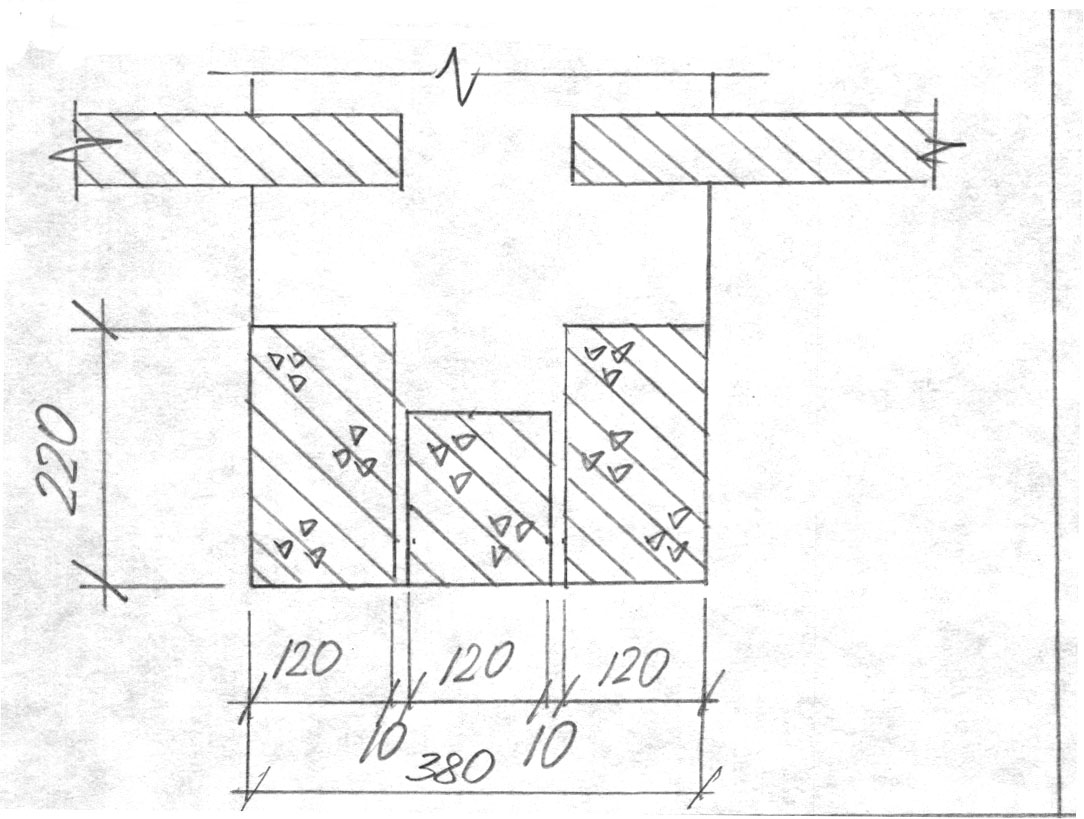

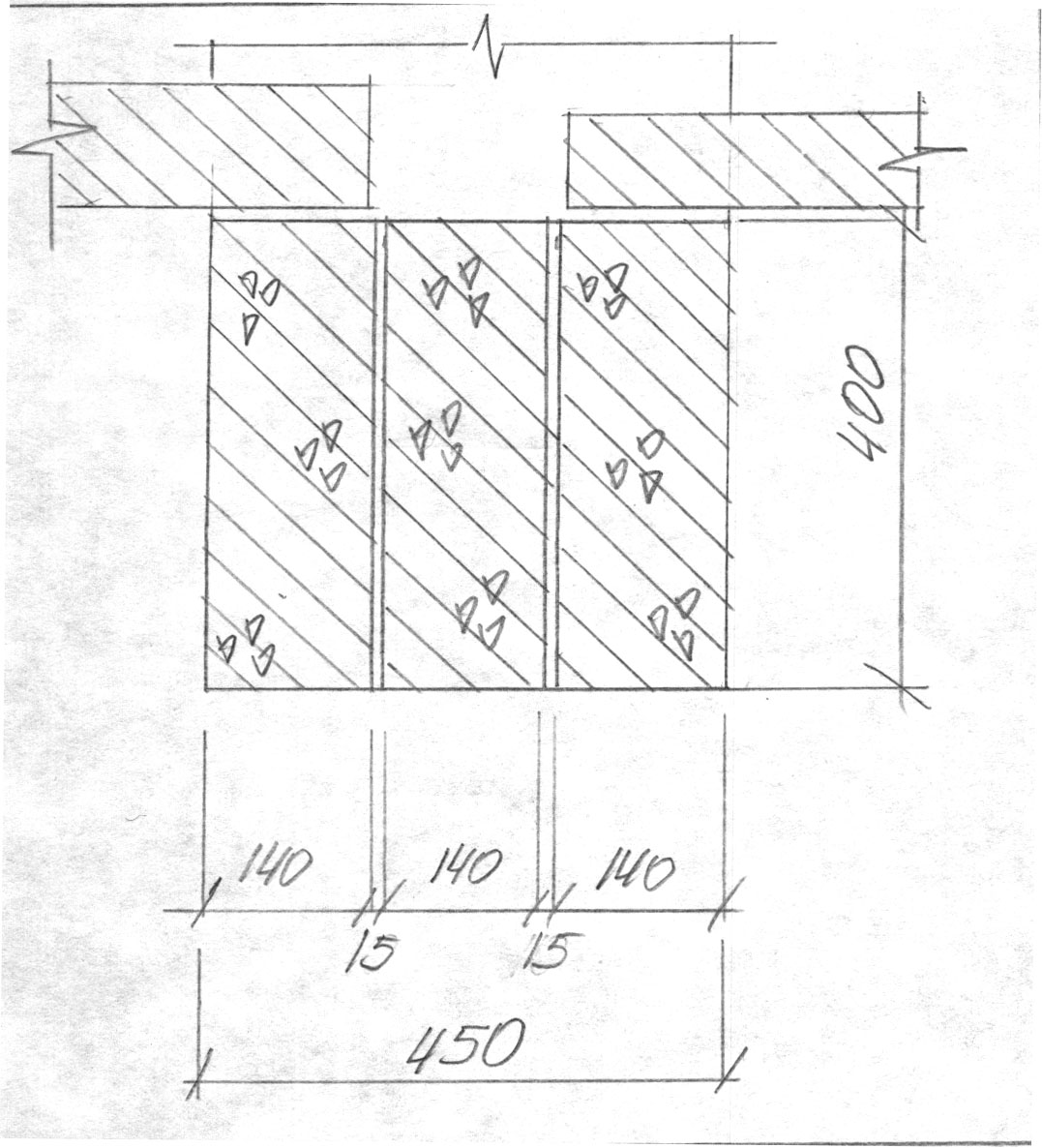

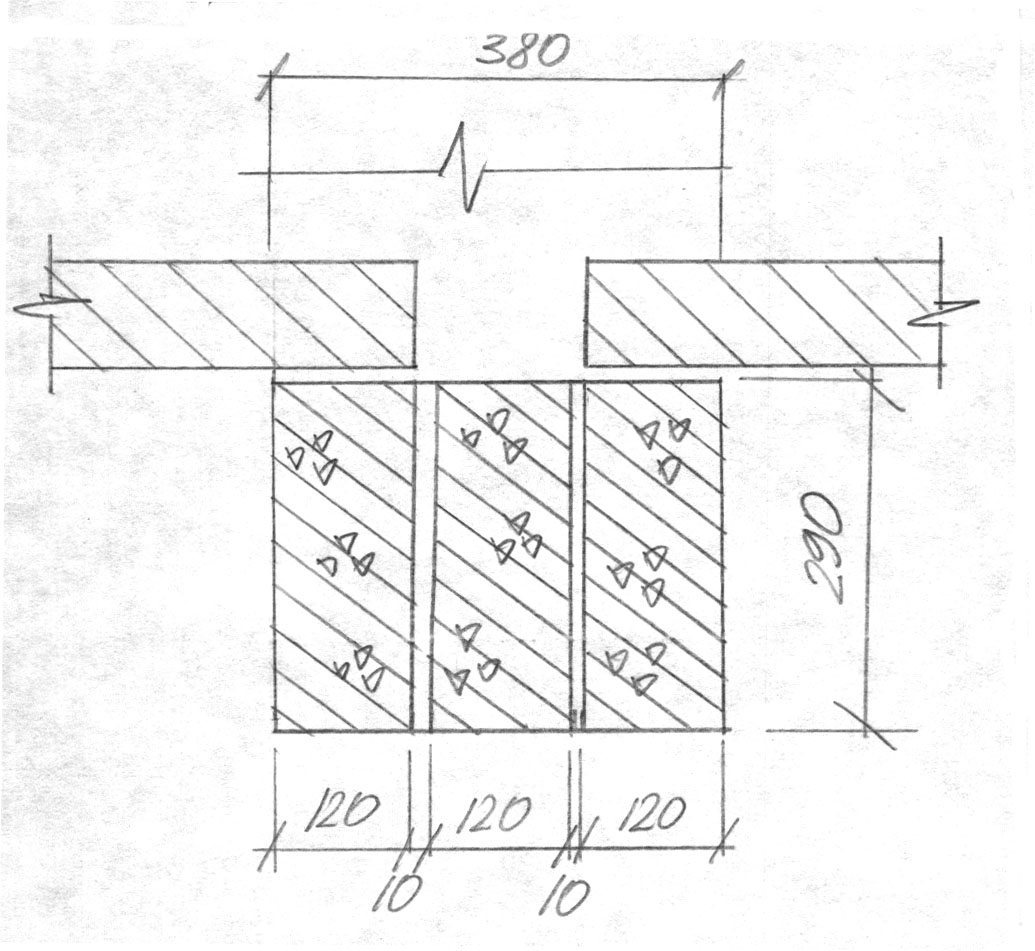

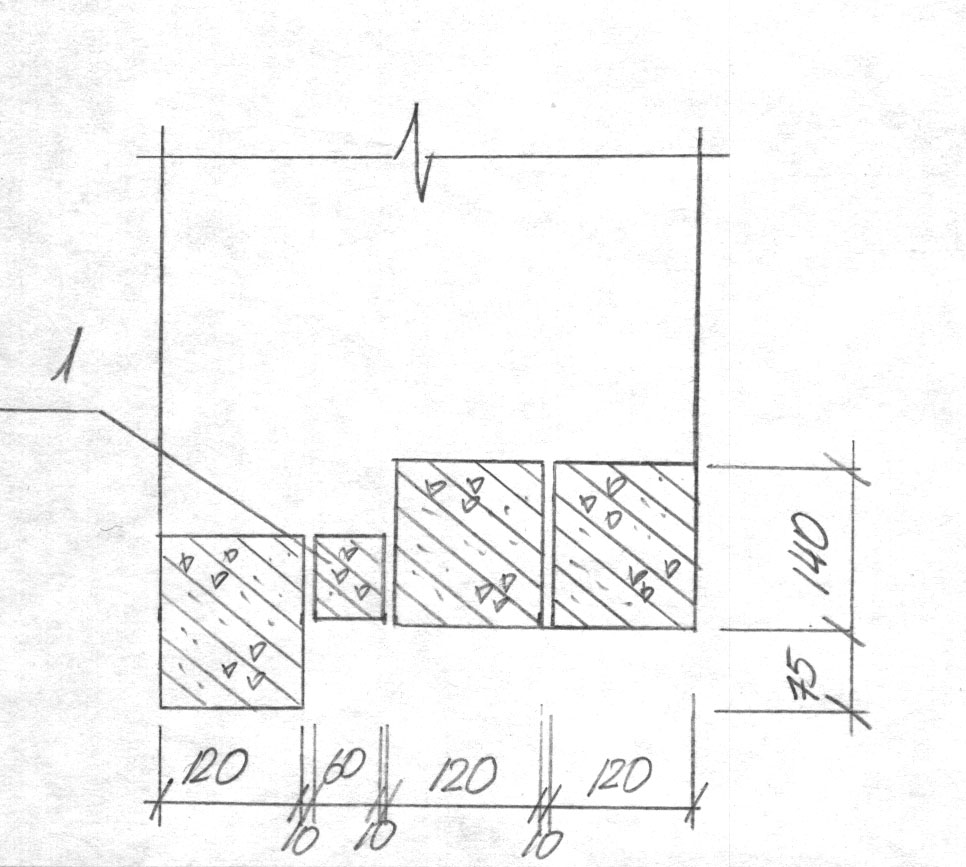

2.4.7.Установка перемычек над проемами
Таблица 2.9
Проем, мм |
Сечение |
Марка перемычек |
1 |
2 |
3 |

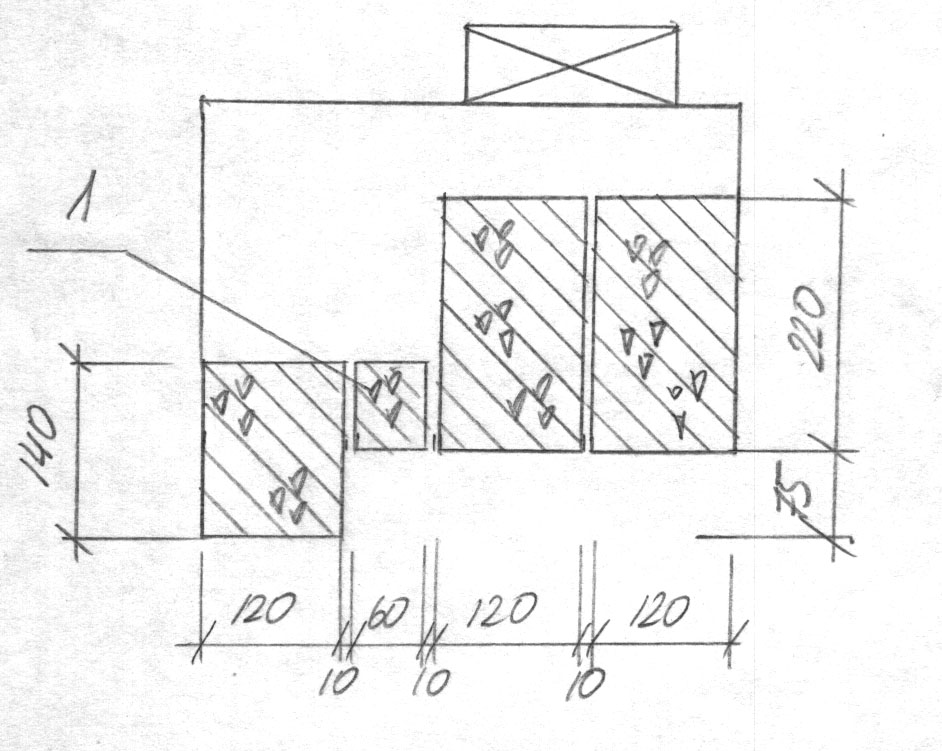

1300 1500 1200 700 |
Наружные стены
|
Б; БУ; Б-16; БУ-16; Б-18; БУ-18; Б-10; БУ-10 Примечание Перемычка ''1'' монолитная |
1500 |
|
Б-18; БУ-18 Примечание Показана укладка пере-мычек над проемами, на которые происходит опи-рания конструкцией крыши. |
1500 900 |
|
Б-12;Б-18 |
900
|
|
Б-12; БУ-12 |
2700 |
|
БУ-32 |
4560 |
|
ПРГ-48 |
2.4.8 Внутренняя отделка помещений
Таблица 2.10
Помещение |
Вид отделки |
1 |
2 |
Гараж, тамбур |
Оштукатуривание, покраска, побелка |
Прихожая, холл |
Оштукатуривание, оклейка обоями, побелка |
Сауна, комната отдыха |
Стены обделываются вагонкой, потолок окрашивается краской |
Гостиная, холл, ''зимний сад'' |
Оштукатуривание, покраска, побелка, оклейка обоями |
Кухня |
Оштукатуривание, облицовка керамической плиткой, покраска, побелка |
Помещение мансарды |
Стены и потолок облицовываются вагонкой, которая покрывается лакокрасочными составами |
Санузлы |
Оштукатуривание, покраска, облицовка керамической плиткой |
