2.310. Двери

а) Входные

Входные двери проектируются деревянными одно- и двухпольными с разными по ширине полотнами. Открывание дверей происходит наружу.

б) Внутренние двери

Внутренние двери проектируются одно- и двухпольными , глухими и остекленными, правыми и левыми, с порогом и без него в зависимости от расположения двери .

в) Балконные

Конструкция балконной двери имеет одинаковые с окном решения переплетов, коробки и светопрозрачной части .

Спецификация дверных блоков: входных, внутренних и балконных дверей приведена в таблице 2.5.

Спецификация дверных блоков

Таблице 2.5..

Тип

Размер проема, мм.

Габариты блока, мм

Кол-во

Примечание

1

2

3

4

5

Д-1

Д-7

Д-5

Д-2

Д-3

Д-4

Д-6

Д-10

Д-8

Д-9

Входные

2400х1300

2100х700

2100х100

Внутренние

2100х900

2100х700

2100х600

2100х1300

2100х900

Балконные

2100х700

2100х900

2388х1272

2071х670

2071х970

2071х870

2071х670

2071х570

2071х1272

2071х870

2071х670

2071х870

2

1

1

5

1

2

1

1

1

3

Глухая двупольная с прогоном

Глухая однопольная с прогоном

Глухая с прогоном

Глухая с прогоном

Глухая с прогоном

Глухая с прогоном

Остекленная двупольная с прогоном

Остекленная без прогона

-------\\---------

--------\\--------

2.3.11 Ворота

Ворота в гараж В-1 имеют высоту и ширину равную соответственно 3 м и 2,7 м.

Ворота состоят из несущего каркаса и обшивки с двух сторон из листов водостойкой фанеры толщиной 8 мм. Стоики и раскосы ворот выполняют из деревянных брусков сечением 75х75 мм. Пространство между обшивками заполняется теплоизоляционным материалом – минеральной ватой толщиной 75 ми. Для предотвращения конденсации влаги устраивается пароизоляция из пергамина непосредственно за внутренней обшивкой. Для увеличения срока службы ворота дополнительно обшиваются снаружи кровельной оцинкованной сталью.

2.3.12 Устройство мансарды

Устройство мансардного этажа при значительных уклонах кровли является рациональным решением, т.к. с высокой эффективностью используется чердачное пространство. Потолок в мансарде устраивается со скосами при высоте стены у начала скоса 0,6м . Стены и потолок утепляются пенополистирольными плитами толщиной 150мм с коэффициентом теплоизоляции и обшиваются изнутри вагонкой толщиной 20мм. Крепление плит осуществляется при помощи прижимных реек сечением 30х30мм.

Теплотехнический расчет ограждения мансарды

  • 1-пенополистирол;

  • 2-ферма стропильная;

  • 3-обшивка внутренняя;

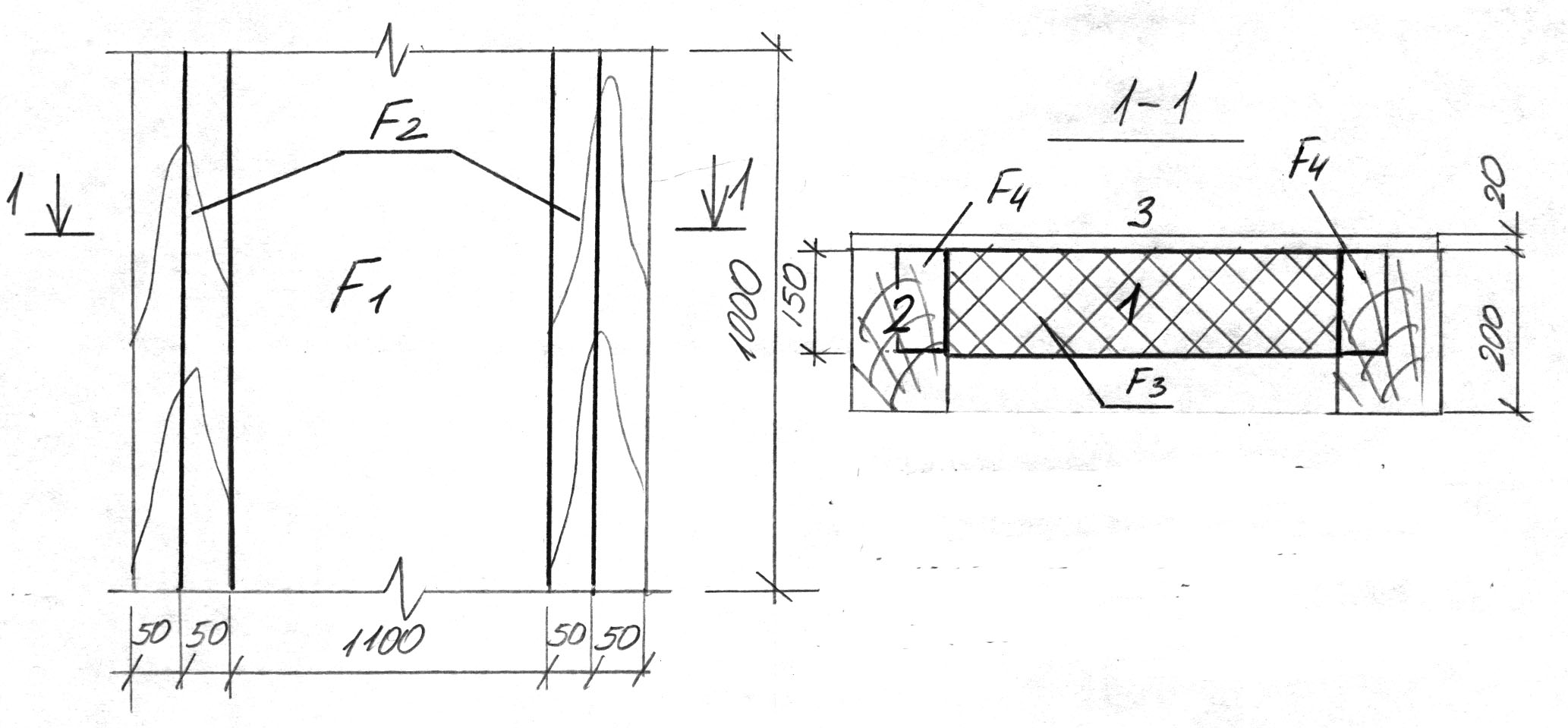

Рисунок 2.4 К теплотехническому расчету ограждения мансарды

Приведенное термическое сопротивление ограждающей конструкции

Требуемое сопротивление теплопередаче.

взято из расчета ограждающей конструкции наружной стены.
