2.3.5 Полы
Пол первого этажа устраивается по грунту, который до устройства пола должен быть уплотнен. Непосредственно по выровненному уплотненному грунту устраивается гидроизоляция из асфальта литого, по которой выполняется подстилающий слой бетон толщиной 80мм. Затем идет слой теплоизоляции из пенополистирольных плит толщиной 85мм, накрывающий слой пергамина, который играет роль пароизоляции. Сверху по пароизоляции устраивается стяжки из цементно-песчаного раствора толщиной 30мм. Покрытие пола может выполняться из паркет или керамической плитки в зависимости от назначения помещения.
Пол второго этажа и мансарды устраивается по ''черному'' полу междуэтажного перекрытия. Покрытие пола в санузлах выполняется водостойким, из керамических плиток, под которые укладывается гидроизоляции из двух слоев рубероида на битумной мастике. Гидроизоляцию необходимо завести на стены в душевых кабинах на 300мм. Конструкция пола приведена в таблице 2.3.
Пол
террасы и балконов имеет покрытие из
керамических плиток, уложенных по стяжке
из цементно-песчного раствора толщиной
30мм, армированной металлической сварной
сеткой марки
.
Экспликация пола.
Таблица 2.3
Наименование помещения |
Эскиз |
Элемент пола |
1 |
2 |
3 |

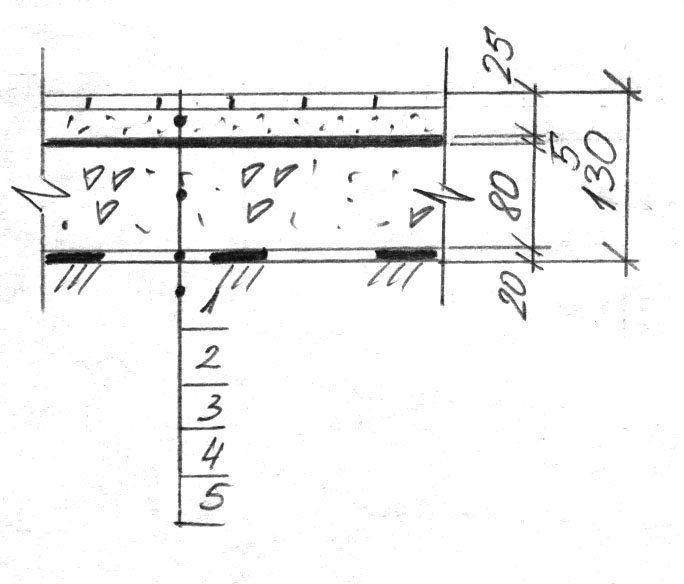

Гараж |
|
1-керамическая плитка на ц/п растворе; 2-пароизоляция из пергами- на б/м; 3-бетон; 4-гидроизоляция из асфаль- та литого; 5-уплотненный грунт. |

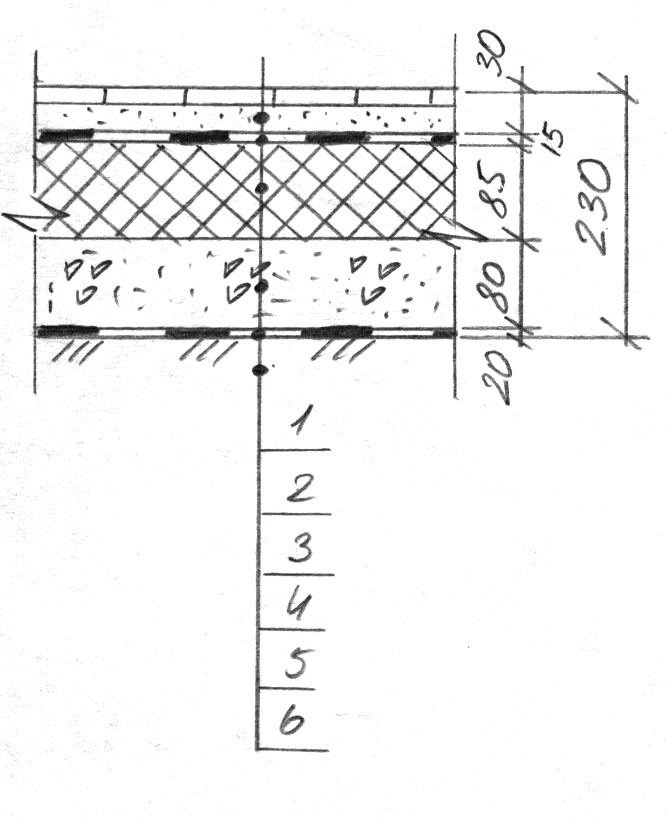

Сауна; Санузел 1-го этажа |
|
1- керамическая плитка на ц/п растворе; 2-гидроизоляция оклеенная из 2-х слоев рубероида на б/м; 3-теплоизоляция из пенополи-стирола; 4-бетон; 5-гидроизоляция из асфльта; 6-уплотненный грунт. |

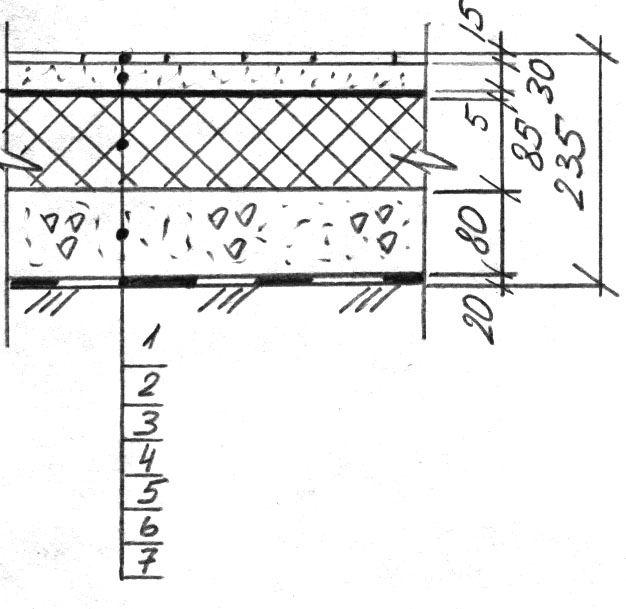

Прихожая; холл; комната отдыха. |
|
1-паркет на мастике; 2-стяжка из ц/п раствора; 3-слой пергамина на б/м; 4-пенополистирол; 5-бетон; 6-асфальт; 7-уплотненный грунт. |

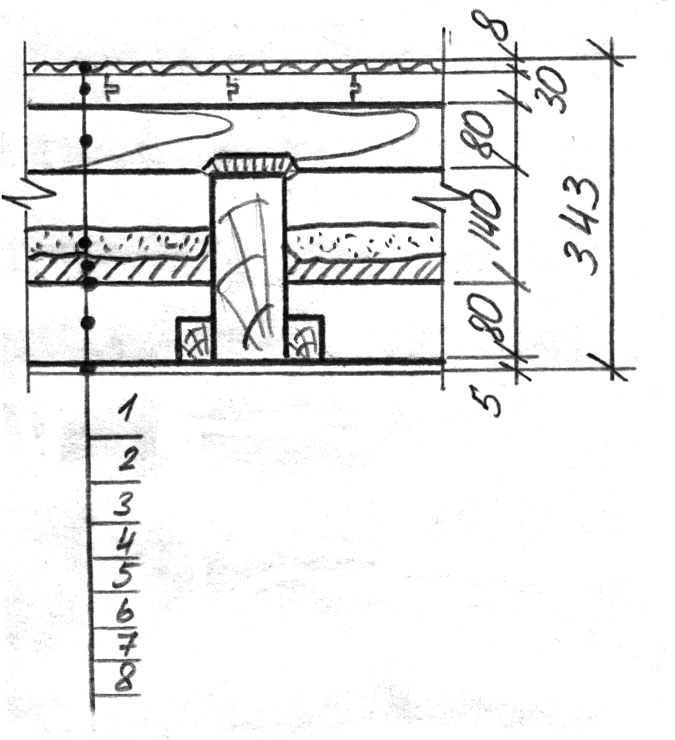

Кухня. |
|
1-ленолиум; 2-''черный'' пол; 3-лага; 4-песчаная засыпка; 5-глиняная смазка; 6-слой толя или пергамина; 7-накат; 8-подшивка. |

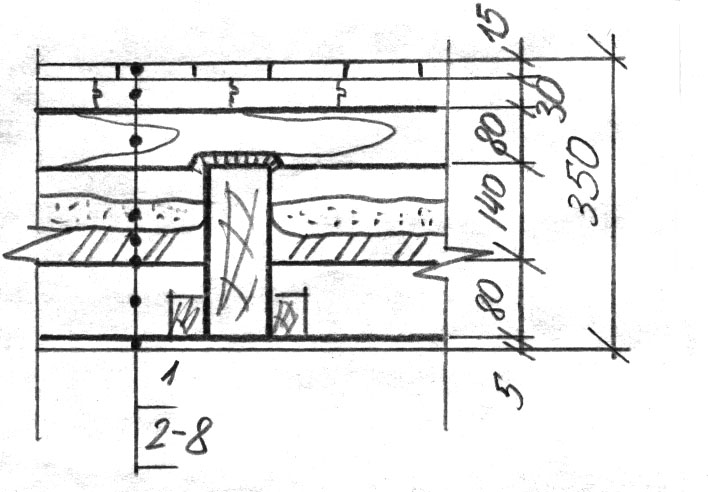

Гостиная; холл 2-го этажа; помещения мансарды. |
|
2-''черный'' пол; 3-лага; 4-песчаная засыпка; 5-глиняная смазка; 6-слой толя или пергамина; 7-накат; 8-подшивка. |

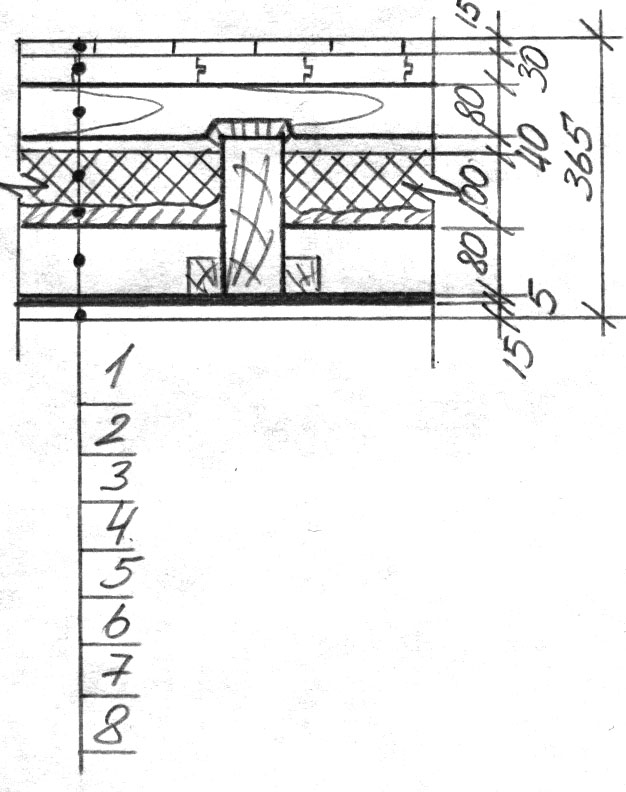

''зимний сад''; (перекрытие над сауной) |
|
1-паркет на мастике; 2-''черный'' пол; 3-лага; 4-утеплитель (минеральная вата); 5-глиняная смазка; 6-накат; 7-пароизоляция из двух слоев пергамина; 8-подшивка из досок шпунтованных. |

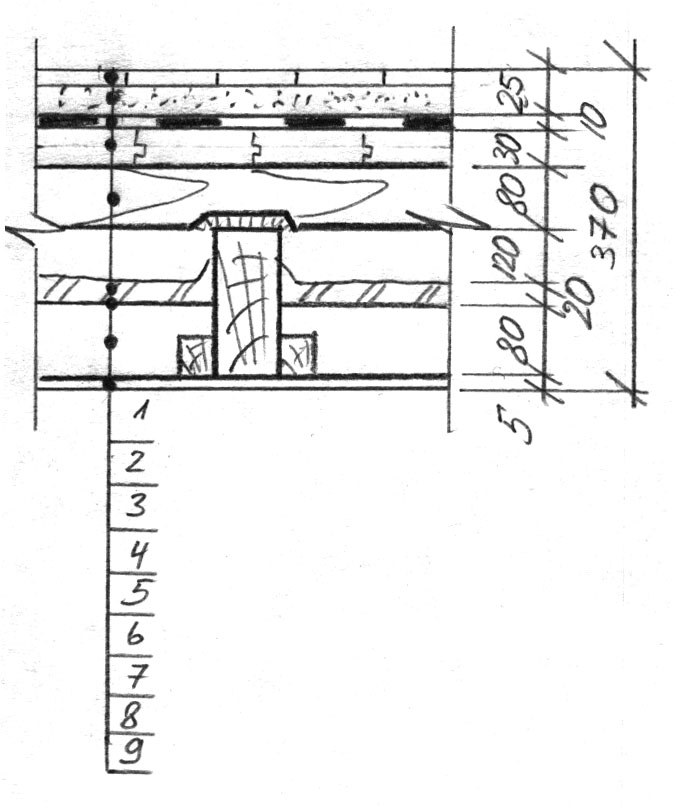

Санузел 2-го этажа |
|
1-керамическая плитка; 2-раствор; 3-два слоя рубероида на б/м; 4-''черный'' пол; 5-лага; 6-глиняная смазка; 7-слой толя или пергамина; 8-накат; 9-подшивка. |

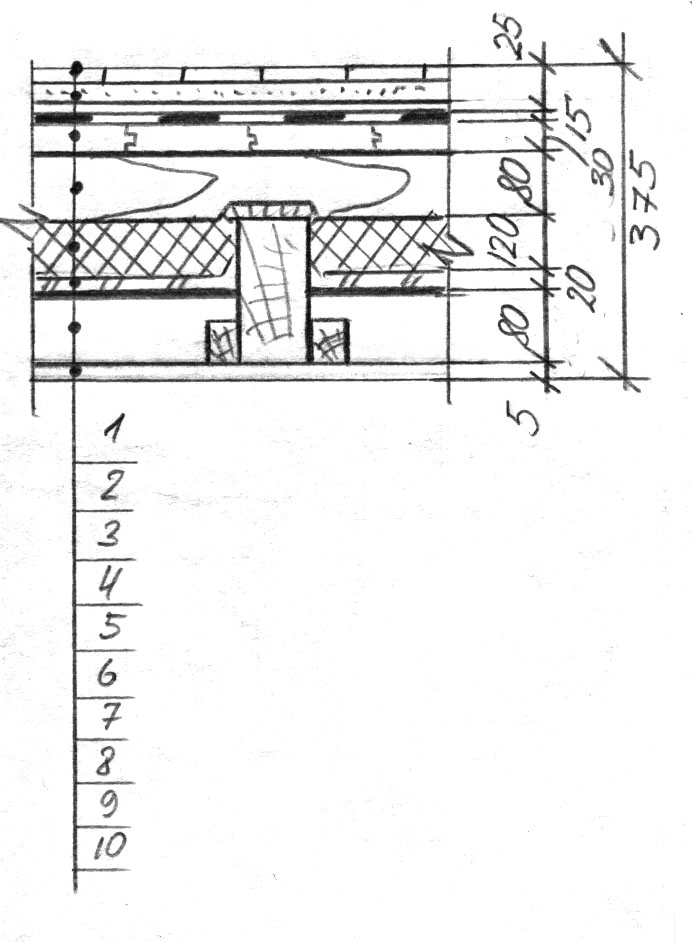

Балкон; терраса |
|
1-керамическая плитка; 2-армированная стяжка; 3-два слоя рубероида на б/м; 4-''черный'' пол; 5-лага; 6-пенополистирольные плиты; 7-глиняная смазка; 8-слой толя или пергамина; 9-накат; 10-подшивка. |
