Теплотехнический расчет
1-фанера
водостойкая;
2-минеральная вата; 3-фанера водостойкая
.

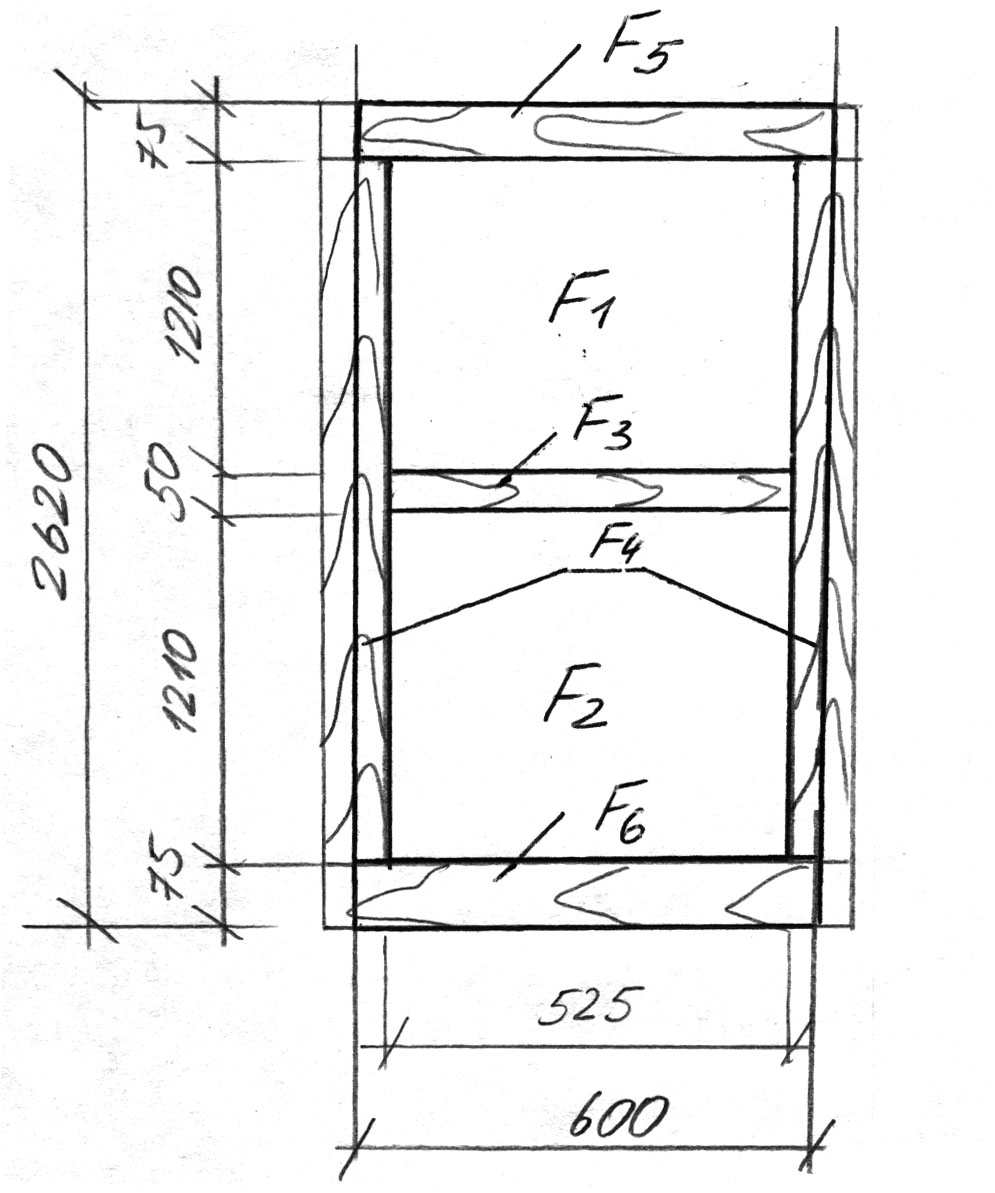

Рисунок 2.1 К теплотехрасчету каркасной стены.
Требуемое сопротивление теплопередаче исходя из санитарно-гигиенических и комфортных условий.
-
расчетная температура внутреннего
воздуха;
-
расчетная зимняя температура наружного
воздуха
-
нормируемый температурный перепад для
наружных стен;
-коэффициент
теплопередачи.
Требуемое сопротивление теплопередаче исходя из условий энергосбережения.
-
средняя температура отопительного
периода;
-
продолжительность отопительного
периода.
Приведенное термическое сопротивление ограждающей конструкции.

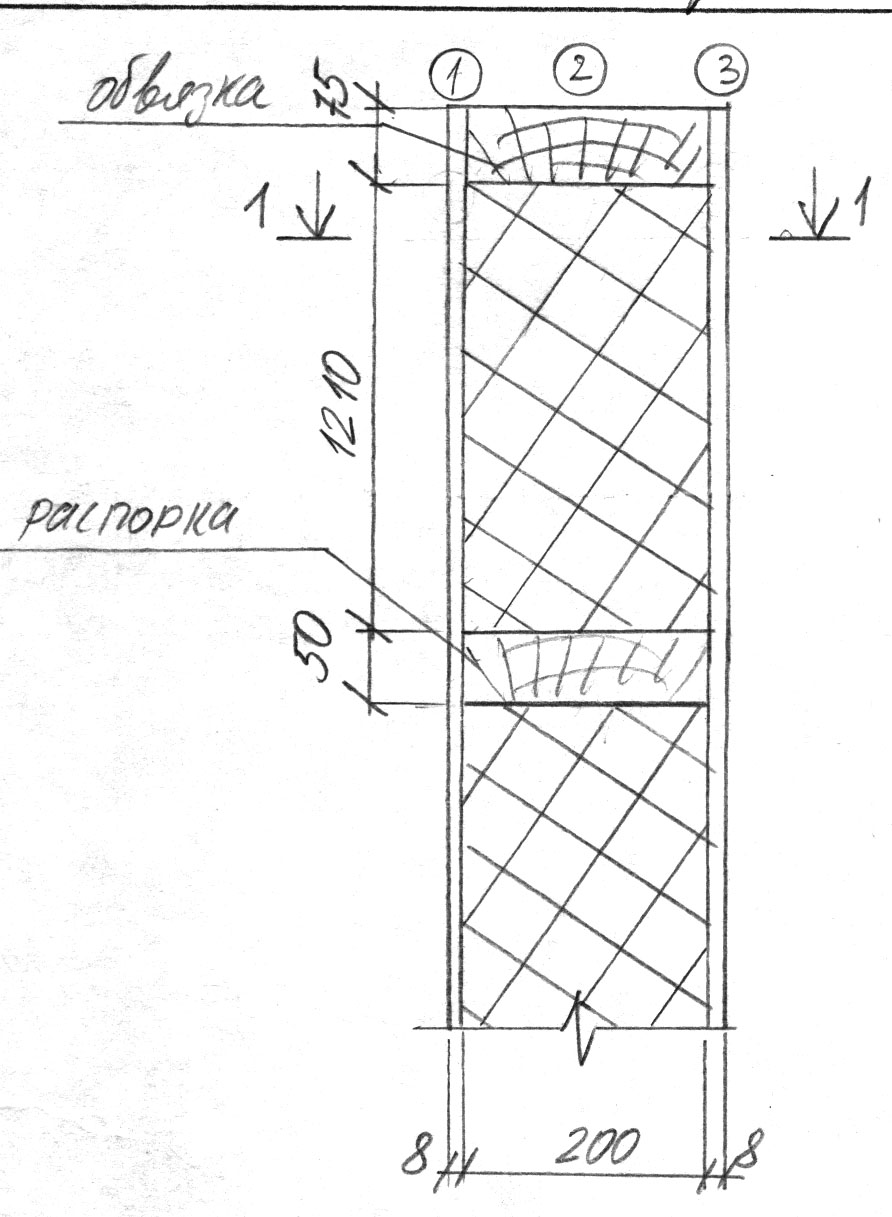

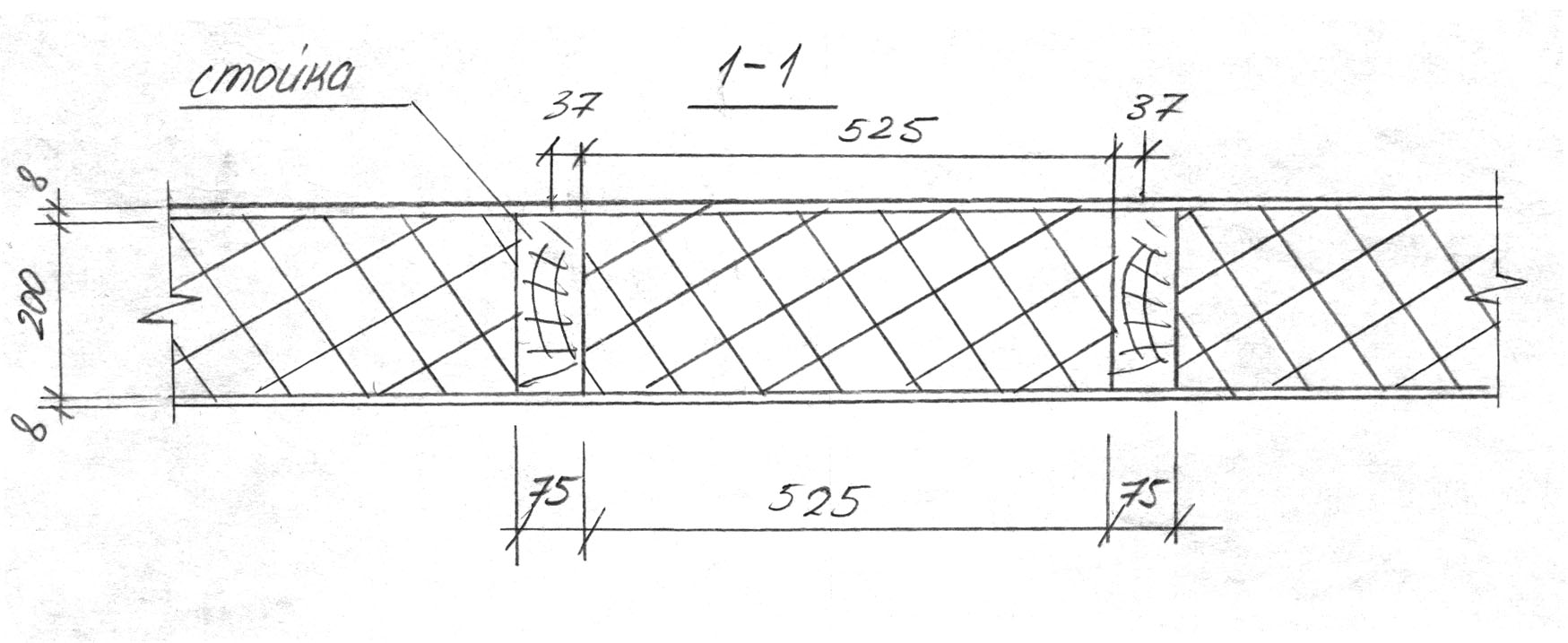

Рисунок 2.2 Разрезка участка стены плоскостями, параллельными направлению теплового потока.

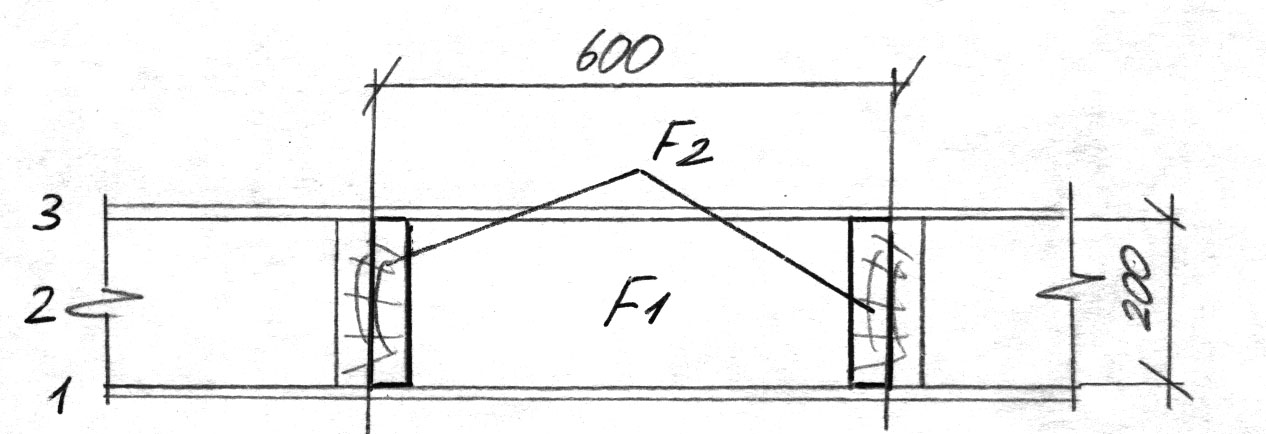

Рисунок 2.3 Разрезка участка стены плоскостями, перпендикулярными направлению теплового потока.
2.3.3 Перекрытия
Междуэтажные перекрытия устраиваются по деревянным балкам сечения 220*80мм. Величина перекрываемого пролета составляет 4,5м. Балки располагают с шагом 0,6м. К балкам прибивают черепные бруски сечением 40*50мм, которые предназначены для опирания наката из деревянных щитов толщиной 80мм. При устройстве перекрытия первую и последнюю балку нельзя укладывать так, чтобы она соприкасалась со стеной. Между ними необходимо сделать зазор шириной 2-3см. балки опирают на несущие наружные стены, заглубляя концы на 200мм; на внутренние несущие стены, заглубляя на 100мм. По накату насыпается слой песка крупностью 3-4мм по глиняной смазке. Смазка заполняет все не плотности в элементах перекрытия, что обеспечивает лучшую звукоизоляцию. Величина глиняной смазки составляет 20мм, толщина песчаной засыпки-40мм.
По балкам перекрытия укладываются лаги толщиной 80мм на упругих прокладках, обеспечивающих изоляцию ударного шума. По лагам устраивается ''черный'' пол из шпунтовых досок толщиной 30мм и шириной не более 150мм. Большей ширины доски брать не рекомендуется во избежании сильного коробления. Доски укладываются так, чтобы годичные слои древесины были направлены в разные стороны. Устройство лаг по балкам позволяет создать под полами помещений вентилируемую воздушную прослойку. Несмотря на то, что лаги увеличивают толщину перекрытия и уменьшают высоту этаж, они, благодаря воздушной прослойке, повышают теплозащитные и звукоизоляционные качеств перекрытия. По черному полу устраивается чистый пол из паркета толщиной 15мм или плитки.
В перекрытии над сауной отсутствует песчаная засыпка. По глиняной смазке устраивается слой теплоизоляции из минераловатных плит толщиной 80мм. Кроме этого устраивается пароизоляция между накатом и обшивкой их двух слоев пергамента. Обшивка выполняется из шпунтованных досок толщиной 15мм и прибивает снизу к балкам перекрытия.
В перекрытии над террасой так же отсутствует песчаная засыпка. По глиняной смазке устраивается слой теплоизоляции из пенополистирольных плит толщиной 80-120мм. Устройство пола описано в разделе ''Полы''.
2.3.4 Перегородки
Перегородки гипсобетонные толщиной 80мм и 200мм. Перегородки толщиной 200мм устраиваются из двух панелей толщиной 80мм с воздушным зазором между ними 40мм. Перегородки выполняются глухими и с дверными проемами. Крепление перегородок к стенам и перекрытиям осуществляется при помощи скоб, гвоздей и анкеров.
Спецификация балок перекрытия
Таблица 2.2.
Марка |
Наименование |
Кол-во |
Длина, мм |
Сечение Мм |
Объем пере-крытия, м3 |
Масса, кг |
||
на ед. |
всего |
на ед. |
всего |
|||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
БД-1 |
Балка деревянная |
34 |
4800 |
80х220 |
0,08 |
2,87 |
40 |
1360 |
БД-2 |
Балка деревянная |
1 |
3750 |
80х220 |
0,07 |
0,07 |
33 |
33 |
БД-3 |
Балка деревянная |
3 |
2400 |
80х220 |
0,04 |
0,13 |
20 |
60 |
БД-4 |
Балка деревянная |
3 |
1100 |
80х220 |
0,02 |
0,06 |
10 |
30 |
БД-5 |
Балка деревянная |
5 |
3100 |
80х220 |
0,05 |
0,27 |
25 |
125 |
БМ-1 |
Балка металлическая |
1 |
4800 |
I |
- |
- |
- |
- |
Примечание: Спецификация балок приведена на перекрытие одного этажа.
-
Итого на этаж
3,4
-
1608,0
Итого на два этажа
6,8
-
3216,0
