Аппаратное обеспечение персональных компьютеров: классификация, назначение и характеристика основных устройств.

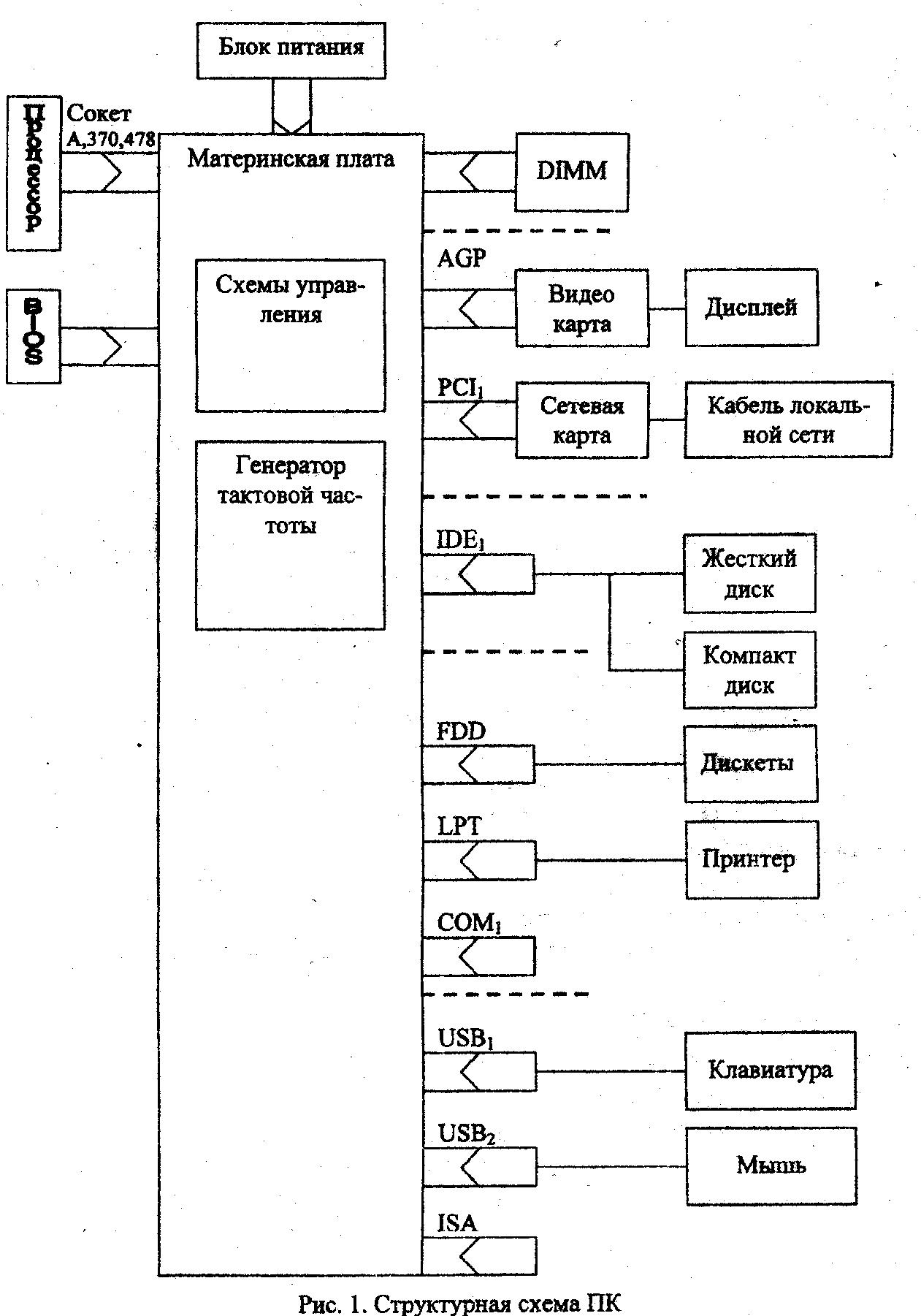

На рис. использованы следующие обозначения:
BIOS (Basic Input-Output System) – базовая система ввода-вывода. Она поставляется виде отдельной микросхемы с постоянным запоминающим устройством (ПЗУ), в котором хранятся стандартные программы ввода- вывода и настройки материнской платы.
DIMM (Dual Inline Memory Module) – двойной встроенный модуль оперативной памяти – микросхема с 68 контактами. Таких схем на материнской плате может быть несколько и объем такой памяти может достигать 2 Гбайт.
AGP (Accelerated Graphic Port) – ускоренный графический порт. К нему обычно подключается дисплей.
PCI (Peripheral Component Interconnect) – шина подключения внешних устройств. Их обычно бывает несколько.
IDE (Integrated Dual Channel Enhanced) – объединенный двойной расширенный канал. К нему могут подключаться жесткие диски и устройства управления компакт-дисками. Обычно таких каналов два.
FDD (Floppy Dual Disk) – двойной канал для подключения устройств управления дискетами.
LPT (Line Printer Type) - параллельный порт для подключения принтера.
COM – последовательный порт для подключения внешних устройств, например, мышки. Таких портов обычно два.
USB – Universal Serial Bus – универсальная последовательная магистраль. Позволяет подключать до 256 различных устройств, имеющих последовательный интерфейс. Удобство шины состоит в том, что она практически исключает конфликты между различным оборудованием, позволяет подключать и отключать устройства в «горячем режиме» т.е. не выключая компьютер, и позволяет объединять несколько компьютеров в простейшую локальную сеть без применения специального оборудования и программного обеспечения.
ISA (Industry Standard Architecture) – устаревший порт для подключения внешних устройств.
ПК в настоящее время подразделяются на следующие категории:
Consumer PC (массовый ПК);
Office PC (деловой ПК);
Mobile PC (портативный ПК, Notebook);
Workstation PC (рабочая станция);
Entertainment PC (развлекательный ПК).
Тактовая частота работы процессора может превышать 3 ГГц. Оперативная память обычно превышает 256 Мбайт. Дисплеи обладают разрешением 600 на 800 точек или 1024 на 768 точек, причем видеопамять достигает 128 Мбайт и применяются специальные видеоускорители для отображения трехмерных объектов. К ПК может быть подключено множество внешних устройств, таких как жесткие диски с объемом памяти более 100 Гбайт, компакт-диски с объемом памяти 640 Мбайт, дискеты с объемом памяти 1.4Мбайт, сканеры графической информации, принтеры всевозможных типов, сетевые карты, модемы, мышь , клавиатура, цифровая видеокамера и т.д. Большинство ПК, присутствующих в настоящее время на рынке, попадают в категорию массовых ПК. Для деловых ПК минимизированы требования к средствам воспроизведения графики, а к средствам работы со звуковыми данными требования вообще не предъявляются. Для портативных ПК обязательным является наличие средств компютерной связи. В категории рабочих станций повышены требования к устройствам хранения данных, а в категории развлекательных ПК – к средствам воспроизведения графики и звука.
