54. Проектирование котлованов.

- Проект котлована является составной частью общего проекта здания или сооружения и включает в себя:

- чертеж котлована;

- указания по производству и организации работ;

- защитные мероприятия.

• Чертеж

учитываются: в плане

1. возможность производства работ;

2. возможность устройства опалубки;

3. размещение крепления стенок котлована;

4. размещение водопонижающих установок;

5. глубина в основном определяется заложением фундамента (с учетом песчаной подушки, пласт. дренажа и т.п.)

Указывают:

- горизонтальную и вертикальную привязку котлована к местности;

- основные оси;

- размеры поверху и понизу;

- абсолютные отметки дня и заглублений;

- заложение откосов – i

Защитные мероприятия

^ Требования по сохранению природной структуры основания:

- Не допускать скапливание на дне котлована воды.

- Не допускать промерзания дна котлована в зимний период работ, т.к. большинство в зимний период работ, т.к. большинство грунтов обладает пучинистыми свойствами. Для этого, дно котлована покрывают слоем шлака или другого аналогичного по свойствам материала.

- Не допускать механического воздействия на дно котлована. Для этого котлован механизированной техникой недокапывают на 20…30 см. Оставшийся грунт аккуратно снимают лопатами.

- Устройство фундаментов необходимо выполнить по возможности быстрее, особенно в дождливый и зимний периоды строительства.

^ Требования к устойчивости стенок котлована.

- Конструкции крепления стенок или откосов котлованов должны воспринимать все нагрузки от давления грунта и подземных вод и защищать его от их оползания или обрушения.

- При разработке котлованов и траншей в непосредственной близости и ниже уровня заложения примыкающих сооружений необходимо принятие специальных мероприятий против развития осадок и деформаций близкорасположенных сооружений:

1. это забивка шпунтовой стенки;

2. закрепление грунтов основания;

3. подводка нового фундамента.

55. Обеспечение устойчивости стенок котлована ( естественные откосы , крепления и шпунтовые стенки).

а Котлованы с естественными откосами

Устраивают в сухих и маловлажных устойчивых грунтах.

Если высота котлована hк≤5 м, то заложение откоса (отношение hк/b) определяется по таблицам в зависимости от вида грунта.

Если высота hк>5 м, то необходим расчет крутизны откоса.

Такие котлованы наиболее просты, однако при этом резко увеличивается объем земляных работ, особенно при глубоких котлованах. Кроме того в естественных условиях города отрывка котлована с естественным откосом далеко не всегда возможна (близко расположенные здания)

б. Закладные крепления

Устраивают при глубине котлована до 2…4 м в сухих и маловлажных грунтах (рис. 14.2 а, б). Закладное крепление состоит из стоек, распорок и горизонтальных досок (забирки), которые заводят за стойки снизу по мере углубления котлована или траншеи, а стойки постепенно заменяют на более длинные тщательно раскрепляя их распорками.

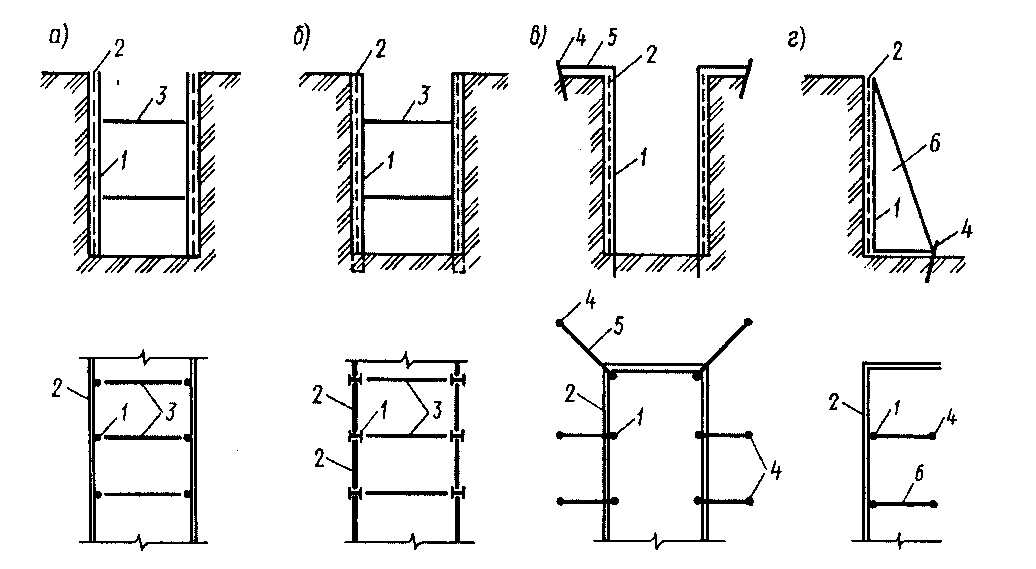

Рис. 14.2. Крепление вертикальных стенок выемок:

а, б – закладное; в – анкерное; г – подкосное; 1 – стойка; 2 – доски; 3 – распорка; 4 – свайка; 5 – стяжка; 6 - подкос

г. Шпунтовые ограждения

Служат для крепления вертикальных стен котлована при глубине более 4-х метров, а также при любой глубине, но при уровне подземных вод выше дна котлована.

Шпунтовые ограждения состоят из отдельных элементов (шпунтин), которые погружаются в грунт еще до отрывки котлована и образуют сплошную стену предотвращающую сползание грунта и проницание воду в котлован.
