20) Здание подземных и полуподземных гэс
Основным отлич. этих типов зданий от наземных явл. то, что в них целиком или частично находят. под землей в скальном массиве, а связь с пов-ью земли осущ. через шахты и штольни. В зав-ти от прочности окруж. породы здания ГЭС выполн. :
1
.При
прочн. скальн. массиве
(
-коэфф.
крепости) в виде подземной выработки
без бет. несущ. свода и облицовки стен.
2
.
При более слабых породах
и при налич. только вертик. горного
давлен. устраив. выработка и только
бетонный несущ. свод. при этом возможно
2 варианта:передача нагрузки на массив
ч/з пяты свода (как в рис. см. выше
)подкранов. балки на колоннах.
3.
В слабых скальных породах
При налич. как вертик. так и гориз горного
давл. Здание ГЭС устраив. в виде выработки
с ус-ом несущ. свода и стен из бетона с
передач. нагрузки под краном через
подкран. балки на колонны.
4.При
весьма слабых породах
ЗД. ГЭС устр. в виде подковообразн.
бетонир. констр. с передач. кранов.
нагрузки на массив ч/з балки, колонны и
обделку зданий.
21.
Опред-ние
наивыгодн. пар-ров деривац. каналов.
Ведется
путем гидравлич. и техн.-экономич.
расчета. При гидравлич. расчете размеры
попер. сечения определ. из условия
пропуска расч. расхода ГЭС:
,
где
– пьезометрический уклон канала.

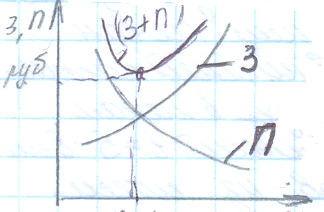

Оптим.
размеры канала при техн.-эконом. расчете
из условия min
суммарн. расчетн. затрат:
,
где
– расчетные затр. на деривач. канал и
сооруж. на нем;
– затр. на сопредельные сооруж;
– расч. затр. на компенсацию энергии
выделяемой в канале.
;
.
Как
известно расч. затраты
,
где
– нормативн. коэф. сравнительной
эффект-сти;
– капвложения;
– ежегодн. издержки. Применительно к
каналу величина
выраж. в долях от К.
,
где
.
Р
асчет
стоимости заменяющей энергии,
компенсирующей потери в канале:
,
где
– уд. расч. затраты замен-щей энергии;
– величина этой энергии, компенсирующей
потери в канале. Как правило расч. затраты
на канале с ↑ попер. сеч-я ↓, а потери
энергии и затр. на ее компенсацию ↓. При
этом экономич. наивыгодн. площ. попер.
сеч-я
.
В конкретных условиях чаще всего
проектир-ся трапец. каналы и
зависит от
и глубины
.
К

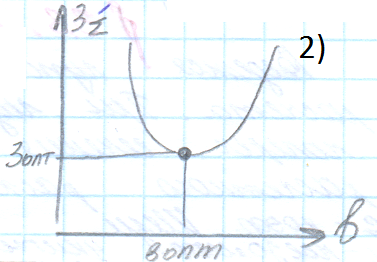

конктр. усл-ям отн.: 1) изветна ширина
канала по дну (
по усл. пр-ва работ – в этом случае
измен-ся только
,
и строится график
;

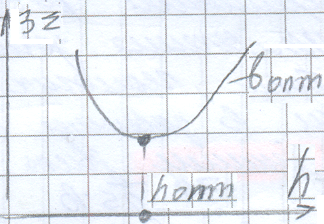

2) назнач
,
изм-ся теперь
,
стр-ся график
;

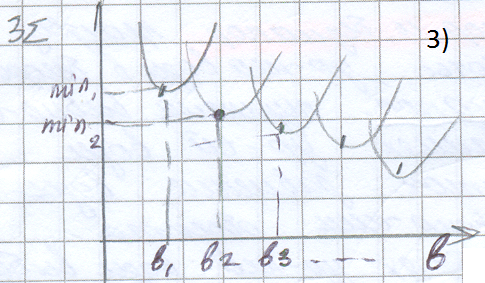

3) если изм-ся
,
то задаются знач
и для каждого знач строят
,
по ним для кажд
наход
знач-я, стоят график
,
с помощью котор. по min-му
из min-ных
значений затрат
находят наивыгодн. знач. ширины канала
,
после стоят
;
22. Компоновочные решения напорн. Бассейнов и бассейнов сут. Регул-ния гэс.
Различ. след. схемы компон. напорн. бассейнов:
I. с фронтальным подводом воды, когда оси дерив-ции (Д), аванкамеры (А) и турб. в/водов (Т.В.) совпад-т и ﬩ оси напорн. стенки (Н.С.). При этом обесп-ся хорошее сопряж. потоков, но при большом кол-ве турб. в/водов треб-ся широкая аванкамера.
II. с боковым подводом воды, когда ось Д ﬩ оси Т.В. и || оси Н.С. Имеет место резкий поворот потока, образ-е поперечн. уклона свободн. поверхн. воды, а также неравном-сть питания водоприемн. камер. Целесообр. при большом числе камер и при прохождении трассы канала по крутому склону.
I
II.
с
косым подводом воды,
когда ось Н.С. находится под углом к
напр-ю потока в «а», что возможно как
при || распол-нии стенки по отнош-ю к оси
Д (III«а»),
так и при расположении Н.С. под углом к
ней (III
«б»). Здесь также наблюд-ся неравномерность
питания в/проводн. камер и значит-ное
кол-во наносов отклад-ся в аванкамере.

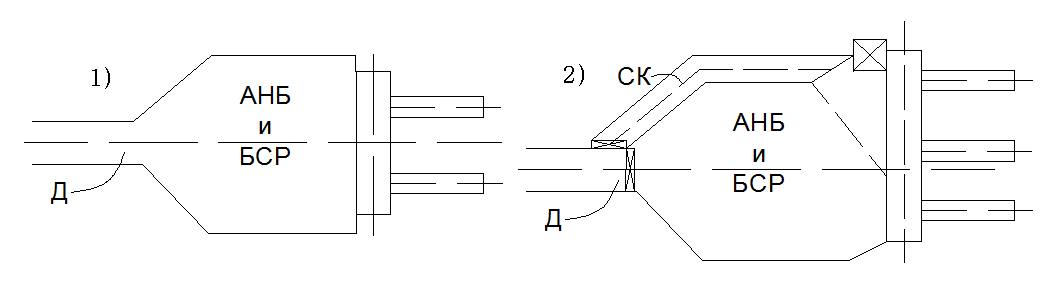

При размещ. бас. сут. регул. (БСР) к конце Д можно выделить 3 комп-ки:
1) БСР совм. с аванкам. нап. бас. (АНБ) – это экономич., но случ-ся заиление совмещенного бассейна.
2) БСР совм. с АНБ, но доп-но оснащен соединительным каналом для транзита шуги и предотвр. заиления.

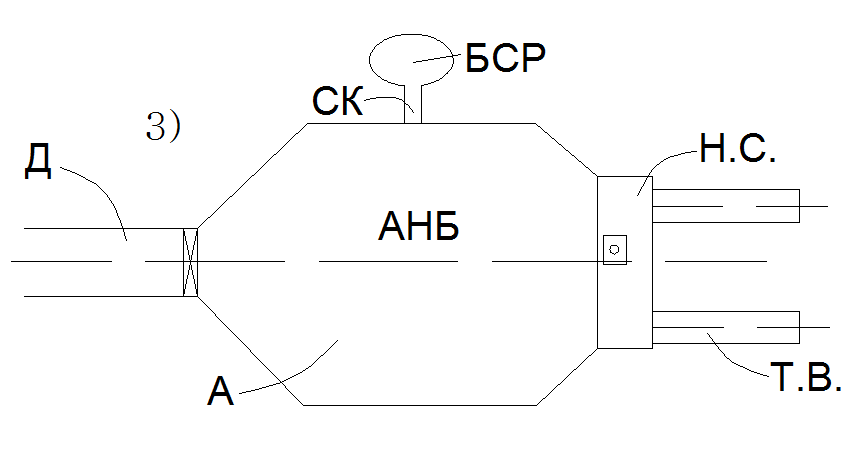

3) БСР размещ. на некотор. удалении от АНБ, т.е. имеет место раздельн. комп-ка позв-щая осущ. как совм-ное, так и незав-мое пит. турб. из АНБ или БСР.
При устройстве БСР на трассе Д участок в/вода м/у БСР и АНБ наз-тся пиковым, т.к. размеры его попер. сеч-я должны обесп-ть пропуск Q max ГЭС. Здесь также есть 3 схемы:
1) БСР размещ на трассе, т.е. совмещ. с каналом.
2) БСР примыкает к дерив. в/воду, котор. здесь вып. роль обводного соор-я.
3) БСР размещ. в стороне от Д и соед-ся с ним каналом.
