17. Сущность аналит. Метода расчета колеб. Уровней в урав. Резервуаре.
Расчет колеб. УВ в резервуаре м.б выполнен как аналит. так и методом графич. построений.Если рассматр. сущ-ть аналитич. метода на прим. определ. максим. подъема уровн. zm в резервуаре с доп. сопротивл., который имеет место при полном сбросе нагрузки, то в этом случ. ДУ сплошности и инерции имеет вид:
где hw-потери напора в системе деревация-резервуар, с учетом скоростного напора.
При граф.решении задачи основн.уравнения переходн. процесса запис. в след. виде.
18. Затворы станционных водоводов и место их установки.
1)На станционных водов. устан. ремонт. и аврийн. затворы. В общем случае затворы устонав. на вход. в станцион. водовод, т.е в водопр. камере напор. бессейна или в плотинном, береговом или башенном водоприемнике.
2)Непоср. за УР ГЭС с напорн. деревацией.
3)В пределах здания ГЭС и в спиральн. турб. камеры. Принципиально м.б рекоменд.следующ. схемы установки затворов.
1
.

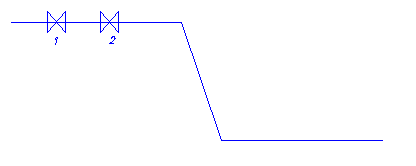

При радиальн. питании турбин на ГЭС с
напором до 150 м. и длинной тру-да до 200 м.
достаточ. двух плоских затворов(1-рем-й,
2-авар-й) в начале в/вода
2
.

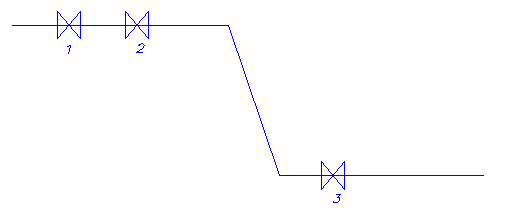

При
H>200
м или при lтру-да>200
м. или независимо от H,lтру-да
при
групповом или объедин. питании турбин
дополнит. в конце водовода обязат.
устраив. аварийн. предтурбинный затвор-3.
3
.

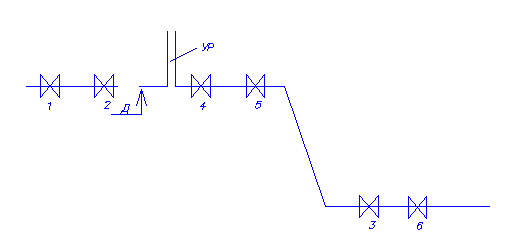

На деревации ГЭС с напорной деревац.плочкие
затворы 1 и 2 вынос-ся в голов. узел ГЭС,
т.е в начало деревац. На турб. водоводах
с Н до 400 м. устанавлив. аварийн. дисковый
затвор-4, после УР и авр. диск. завтора
-3 перед турб. камерой. При H>400
м. после УР и перед турб. камерой допол.
еще два ремонт. затвора.
19) Уравнительные Резервуары гэс: назначение, местоположение и типы.
УР необходимы для защиты нап-х, дер-х водоводов от воздействия гидравлического удара, т.е. повышенного или пониж-го гидродин-го давл-я.
УР включ-ся в работу и полезны только в периоды резкого изменения гидравлич-го режима напорного потока. А при установившемся режиме они являются источником дополн-го гидравл-го сопротивл-я. Наиболее удобным местом расположения резервуара на подводящей деривации по гидравлическим, строительным, и экономическим признакам является участок резкого изменения уклона, напорных водоводов в конце деривации на некотором удалении от верхней бровки естественного откоса. Сооружение верхового резервуара непоср-но у здания ГЭС для защиты и деривации и турбинного водовода в большинстве случаев не экономично, т.к. резервуар получается высоким и дорогим. Принапорной, и длинной отводящей деривации может потребоваться низовой УР, который размещается непосредственно за отсасывающей трубой здания ГЭС. Сооружение УР может оказаться необходимым и при безнапорной деривации, при большом удалении зданий ГЭС от напорного бассейна, и в приплотинных ГЭС, при размещении их зданий за высокими плотинами, для защиты от ГУ турбинных водоводов. По конструктивному исполнению УР м.б. башенными, в виде наземной конструкции из Ме, или ж/б, и шахтными, в виде, подземной выработки, а также, комбиноров-е. По схеме гидравл-й работы УР м.б:
1 ) Циллиндрические, кот-е прим. на ГЭС с малыми напорами и большим сеч-м дер-ии. Они просты по форме и конструкции но имеют большую амплитуду колебаний, и большие потери напора.
2 ) С доп-ми сопр-ми в месте сопряж-я рез-ра с водоводами (в виде обжатого прохода).В этом случае практ-ки не теряется скоростной напор. Дополн-е сопр-е способствует уменьшению амплитуды коллеб-й, и более быстрому их затуханию. Это ведет к уменьшению габаритов резервуара, но, при чрезмерно больших сопр-х на входе в рез-р, возможно проникновении гидр-го удара в дерив-ю (волна пов-го или пон-го давл-я.)
3 ) Камерные. Такой резервуар состоит из 2-х камер соед-х м/у собой вертикальным стволом или стояком относ-но небольшого сечения. При такой конструкции обесп-ся интенсивное гашение колебаний. Применяется при высоких напорах на ГЭС и камеры выполняются в виде штолен, ствол - в виде шахты. Если же приходится применять башенные конструкции, то нижняя камера не строится, а нижняя вып-тся в виде бака на эстакадах или стояке.
