12. Особенности конструкций зданий гаэс

Обусловлены составом его оборудования и его компоновкой. 1) При 4-х машинной схеме имеет место значительная протяженность здания. 2) Здания с 3-х машинной схемой сооружаются при высоких напорах и имеют горизонтальную и вертикальную компановку оборудования.Снизу находится насос, выше – его обратимая электрическая машина, а сверху – турбина. Поэтому, агрегатная часть зданий таких ГАЭС значительно более высокая и больше заглублена, чем при обычной ГЭС. 3) При 2-х машинных агрегатах, зд. ГАЭС аналогично зданию ГЭС, но из-за того что работа в насосном режиме требует повыш-х знач-й высоты всас-я (Hs) приходится устраивать высокую агрегатную часть. Устье отсас-й трубы здания ГАЭС д.б. оборудовано не только затвором, но сороудерживающей решеткой и должно обесп-ть плавный вход воды при работе ГАЭС в насосном режиме. Очистка низовых решеток происходит обратным током воды в турбинном режиме работы агрегата.

13. Обделки (облицовки) деривационных туннелей.

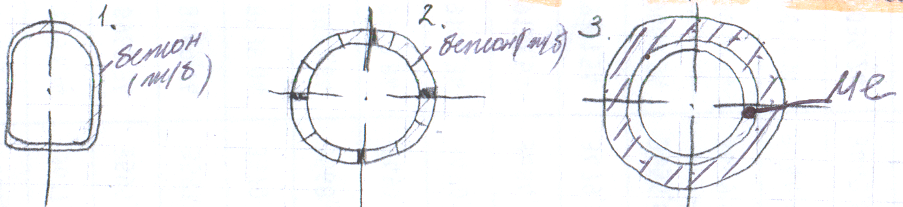

Предназначены для закрепления выработки, и придания внутреннего очертания туннелям. Определяются характером окружающей породы. В прочных породах устраивают ненесущие, выравнив-е облицовки, часто, в пределах смоч-го периметра. В породах с недостаточной несущей способностью обязательны замкнутые несущие обделки для восприятия нагрузок и предохранения выработки от деформаций и обрушений, а также, для обеспечения водонепроницаемости и уменьшения шероховатости. Обделки м.б. 1)монолитные, 2) сборные, 3) комбинированные.

М онолитная выполняется из бе или ж/б

Сборная из бе, ж/б или Ме эл-в.

Комбинир-я состоит из 2-х слоев: наружного, в виде кольца из бетона или ж/б;внутреннего в виде оболочки Ме, или ж/б.

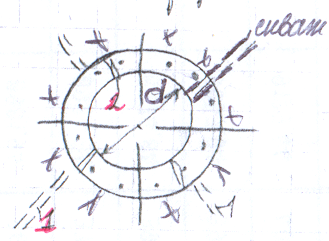

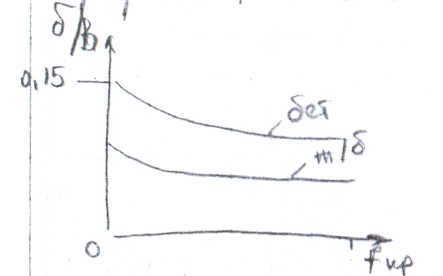

С ост. частью оболочки явл-ся горная крепь, возводимая в процессе проходки туннеля, для сохранения заданных формы и размера выработки. При трещиноватых породах, для придания монолитности, вокруг туннеля производится укрепительная цементация ч/з скважины радиального направления(1) по всему периметру, на глубину до 0,7d. Кроме того, независимо от породы, для обеспечения упругого взаимодействия обделки и породы обязательна заполнительная цементация, осуществляемая ч-з скважины(2). При напоре грунтовых вод на обделку туннеля, под ним устраивают дренаж из одной-двух продольных дрен в виде труб из пористого бетона или керамических, обсыпанных слоем щебня. Допускается также фильтрация ГВ непоср-но в туннель, если их давл-е выше давл-я в нем. При статическом расчете обделки приним. наиб. неблагоприятное сочетание пост., врем. и особых. Предварит., толщину несущей обделки из бе или ж/б для безнап. туннелей можно найти из графиков б/в=f(fкр) где б – ширина туннеля, Fкр – к-т крепости породы. При (fкр )5 толщина облицовки м.б. принята: для бе: б/в=0,07, для ж/б: б/в=0,05.

Причем, если она назн-ся конструктивно, то не м.б. <10-20 см. Толщина обделок напорных туннелей назначается по схожим графикам, но толщина назн-ся из величины внутр-го давл-я воды. Так обл-ка не м.б. менее 20 см для однорядной арматуры, и 25 см при 2-х рядной арматуре.
