9.Напорные бассейны гэс: назначение, состав сооружений и оборудование.

Напорные бассейны служат для сопряжения безнапорной деревации с турбинными напорными водоводами. Напорные бассейны устраиваются при безнапорной и комбинированной деревации. Также напорные бассейны обеспечивают распределение расхода между турбинными водоводами. Напорные бассейны устраиваются при безнапорной или комбинированной деревации. Также напорные бассейны обеспечивают:

А)распределение расхода между турбинными водоводами и независимое включения и отключения каждого из них;

Б)сброс при необходимости избытков воды и пропуск санитарных расходов;

В)водозабор для нужд водоснабжения или орошения;

Г)защиту турбинных водоводов от проникновения в них сора.

Основными конструктивными элементами напорных бассейнов являются:

1. аванкамера (осуществляется плавный подход воды к оголовкам водоводов);

2. водоприёмные устройства (которое служат для размещения оголовков напорных водоводов и забора воды);

3. головные устрой водосбросов, водоспусков (для сброса сора и водозаборов смежных водопользователей).

10. Типы станционных водоводов и схемы подвода воды к гидротурбинам.

Турбинные водоводы являются напорными водопроводящими сооружениями и служат для отвода воды к зданиям приплотинных и деревоционных ГЭС. По сравнению с деревоционными водоводами, турбинные проектируются на более высокие напоры и подвергаются более значительному воздействию гидравлического удара.

Тип и расположение определяется схемой ГЭС, компоновкой сооружений. На приплотинных ГЭС с бетонными плотинами могут парименяться встроенные водоводы, размещённые непосредственно в бетонном массиве, а также выносные, расположенные на низовой грани. На деревоционные и приплотинные ГЭС с плотинами из местных материалов могут быть следующие типы водоводов:

1)открытые (сооружения в виде труб на поверхности земли или прокладываемые в туннелях или галереях с обеспечением доступа для осмотра);

2)засыпанные (укладываемые в траншею на подготовку из песка, щебня или бетона и полностью засыпаемые мягким грунтом);

3)подземная (выполняемая в виде напорные туннелей и шахт, преимущественна в скальных породах)

По материалу могут быть:

-стальные (Н от 0 до 2000м);

-ж/б (Н от0 до 300 м)

-деревянные (от 0 до 100 м).

По способу подвода воды к турбинам различают следующие схемы:

1.Раздельного питания, когда вода к каждой турбине подаётся индивидуальным водоводом.

2.Групповое питание, к нескольким турбинам вода подаётся одним водоводом.

3.Объединённого питания, все турбины ГЭС питаются от одного водовода.

4.Подвода воды к одной турбине двумя водоводами.

11. Уравнительные Резервуары гэс: назначение, местоположение и типы.

УР необходимы для защиты нап-х, дер-х водоводов от воздействия гидравлического удара, т.е. повышенного или пониж-го гидродин-го давл-я.

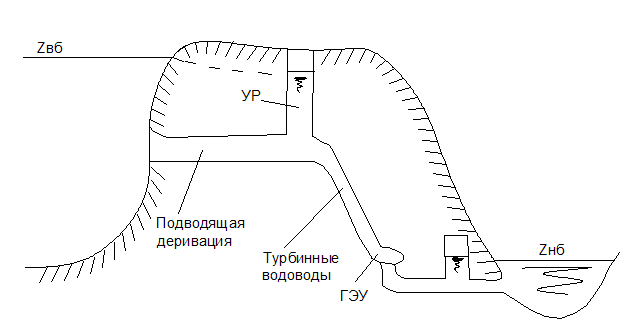

УР включ-ся в работу и полезны только в периоды резкого изменения гидравлич-го режима напорного потока. А при установившемся режиме они являются источником дополн-го гидравл-го сопротивл-я. Наиболее удобным местом расположения резервуара на подводящей деривации по гидравлическим, строительным, и экономическим признакам является участок резкого изменения уклона, напорных водоводов в конце деривации на некотором удалении от верхней бровки естественного откоса. Сооружение верхового резервуара непоср-но у здания ГЭС для защиты и деривации и турбинного водовода в большинстве случаев не экономично, т.к. резервуар получается высоким и дорогим. Принапорной, и длинной отводящей деривации может потребоваться низовой УР, который размещается непосредственно за отсасывающей трубой здания ГЭС. Сооружение УР может оказаться необходимым и при безнапорной деривации, при большом удалении зданий ГЭС от напорного бассейна, и в приплотинных ГЭС, при размещении их зданий за высокими плотинами, для защиты от ГУ турбинных водоводов. По конструктивному исполнению УР м.б. башенными, в виде наземной конструкции из Ме, или ж/б, и шахтными, в виде, подземной выработки, а также, комбиноров-е. По схеме гидравл-й работы УР м.б:

1 ) Циллиндрические, кот-е прим. на ГЭС с малыми напорами и большим сеч-м дер-ии. Они просты по форме и конструкции но имеют большую амплитуду колебаний, и большие потери напора.

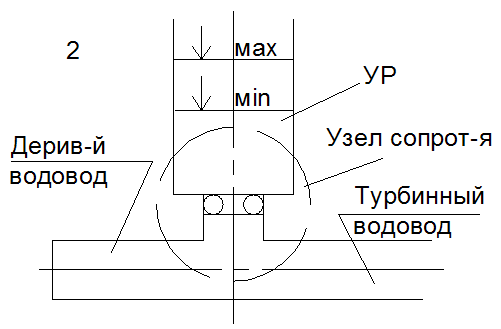

2 ) С доп-ми сопр-ми в месте сопряж-я рез-ра с водоводами (в виде обжатого прохода).В этом случае практ-ки не теряется скоростной напор. Дополн-е сопр-е способствует уменьшению амплитуды коллеб-й, и более быстрому их затуханию. Это ведет к уменьшению габаритов резервуара, но, при чрезмерно больших сопр-х на входе в рез-р, возможно проникновении гидр-го удара в дерив-ю (волна пов-го или пон-го давл-я.)

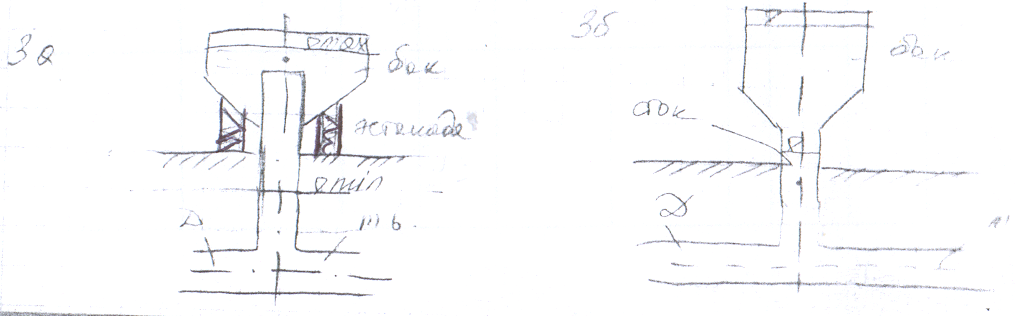

3 ) Камерные. Такой резервуар состоит из 2-х камер соед-х м/у собой вертикальным стволом или стояком относ-но небольшого сечения. При такой конструкции обесп-ся интенсивное гашение колебаний. Применяется при высоких напорах на ГЭС и камеры выполняются в виде штолен, ствол - в виде шахты. Если же приходится применять башенные конструкции, то нижняя камера не строится, а нижняя вып-тся в виде бака на эстакадах или стояке.
