39 Конструктивные особенности зданий малых гэс.
В
зд. малых ГЭС на ряду с бетоном возможно
применение и других мат-ов: камня, дерева
и других. При напорах от 2 до 6м принимаются
здания ГЭС с вертик-ми реактивными
турбинами устанавливаемыми в открытых
турбинных камерах, а в пределах камеры
вода имеет свободную пов-ть. Камера в
плане прямоугольная. 1- фундаментная
плита, 2- межагрегатные бычки, 3- поперечные
балки и плиты, 4- напорная стенка, 5-
направляющий аппарат и турбина, 6- отводы,
7,8- пазы затворов. Отвод воды призв-ся
как прямыми так и изогнутыми отсасывающими
трубами. При напорах до 10м находят
применение здания русловых ГЭС с гориз-ми
турбинами, конструкция подводной части
которых зав-ит от расположения колена
отсасывающей трубы по отношению к
открытой турбинной камере. При напорах
до 15м и вертик-ми турбинами, здания
принципиально отлич-ся от зданий крупных
ГЭС. Особую констр-ную группу предст-т
здания с труб. ГА, здания ГЭС с прямоточными
агрегатами. У этих зданий более простая
форма бет. эл-тов проточной части и
меньшая ширина агр. блока (Чижовская
ГЭС). При устр-ве сифонных турбин здания
ГЭС устр-ся облегч. конструкции, а
отводящая труба прямоосная (ГЭС Дрозды).
Констр-ции, разм-ы и строит. объёмы
приплот. и дерив-ых малых ГЭС не значительно
зависят от Н, и опред-ся комп-кой ГА
(вертик., наклонная, гориз-ая), а также
схемами подвода и отвода воды (Вилейская
ГЭС).
40. Глубинные (береговые и башенные) водоприемники гэс.
Б
ереговые
водоприемники представляют собой
примык-ую непосредственно к берег-му
откосу или врезанную в берег ж/б
констр-цию, оформленную и оборудованную
аналогично плотинному водоприемнику.
Примен-ся при колеб-ях УВ в ВБ от 10-20м
как на приплотинных так и на деривац-ых
ГЭС (обычно при зем. плотине).
Е
сли

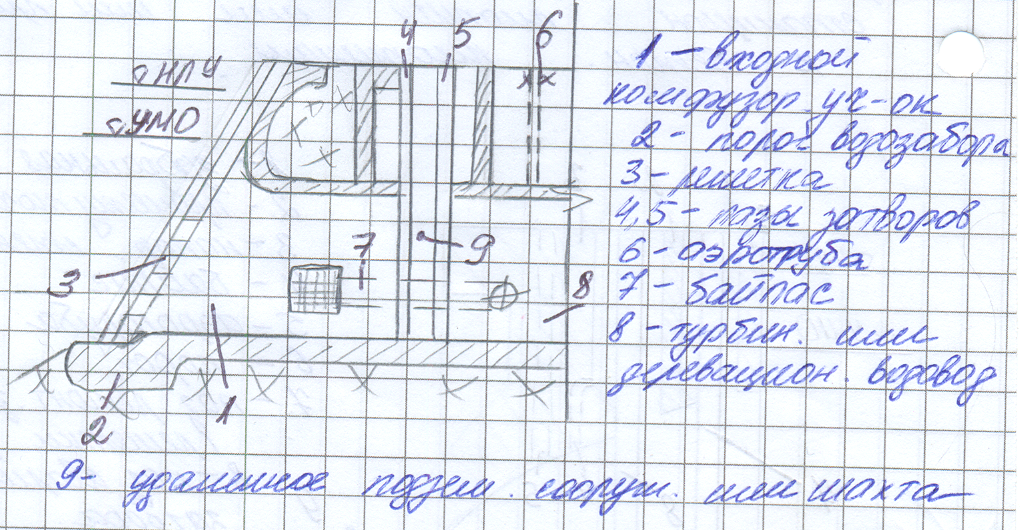

шахта или помещение затворов 9 изолированно
от проник-я в них воды, то они наз-ся
сухими и оборудуются дисковыми затворами.
При плоских или сегм-ых затв-ах вода
имеет свободный вход в шахту и они наз-ся
мокрымим.

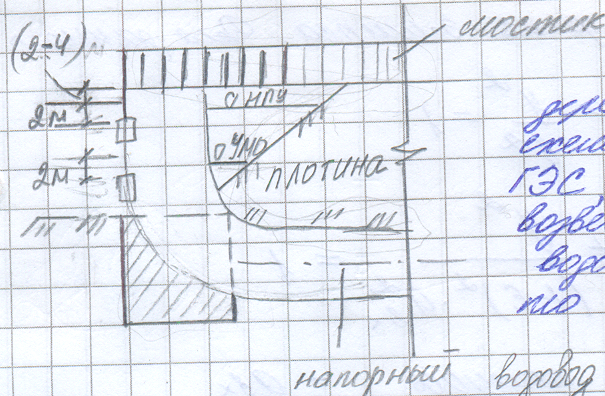

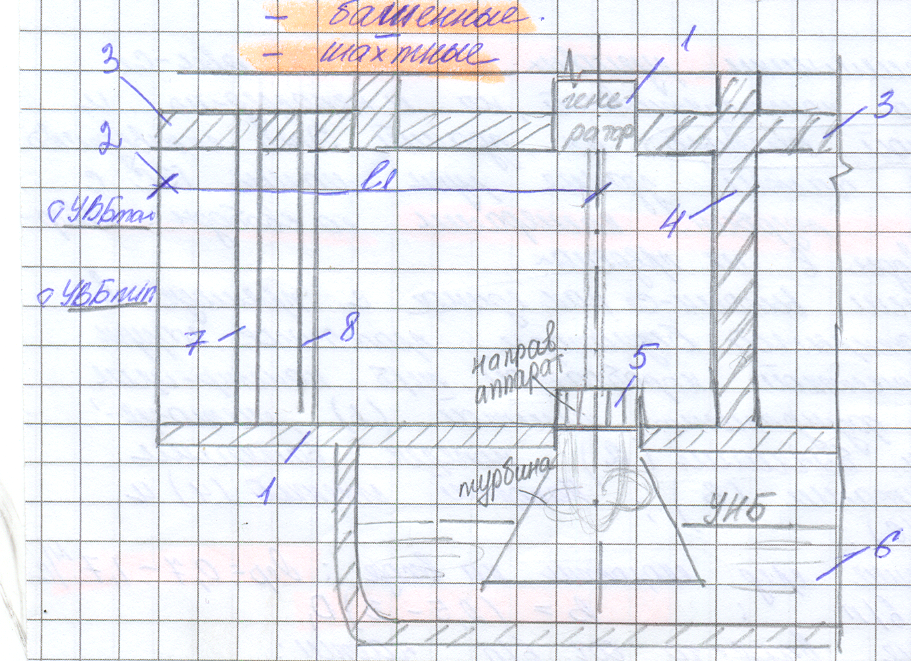

Башенные водоприемники конструктивно выполняются в виде отдельно стоящих перед плотиной башен с водоприемными отв-ми по всему периметру или на его части. Башни соед-ся с берегом или плотиной служебными мостиками.
Он применяется на ГЭС с напорной деривацией так и на схемах с приплотинными ГЭС, когда нет возможности возвести береговой водоприемник по каким-либо причинам. Водоприемные отв-ия могут располагаться в 1 или несколько ярусов при этом нижний ярус заглублен не < чем на 2м от УМО, а верхний не < чем на 2м от НПУ. Аварийные затворы чаще всего плоские или цилиндрические при расположении водопр-ых отв-ий по периметру башни. Форма башни в плане может быть как цилиндрической, так и прямоугольной.
41 Классификация и конструктивные решения отстойника гэс
Классификация:
1)по назначению: - отстойники ГЭС
- отстойники оросительной системы
- отстойники водоснабжения
2)по кол-ву камер может быть однокамерные и многокамерные
3)по характеру работы камер – непрерывного действия и периодического
4)по способу удаления осевших наносов может быть гидравлического, механического и с комбинированной системой очистки
ПРИНЦИПИАЛЬНАЯ СХЕМА ОТСТОЙНИКА ПЕР-ГО ДЕЙСТВИЯ

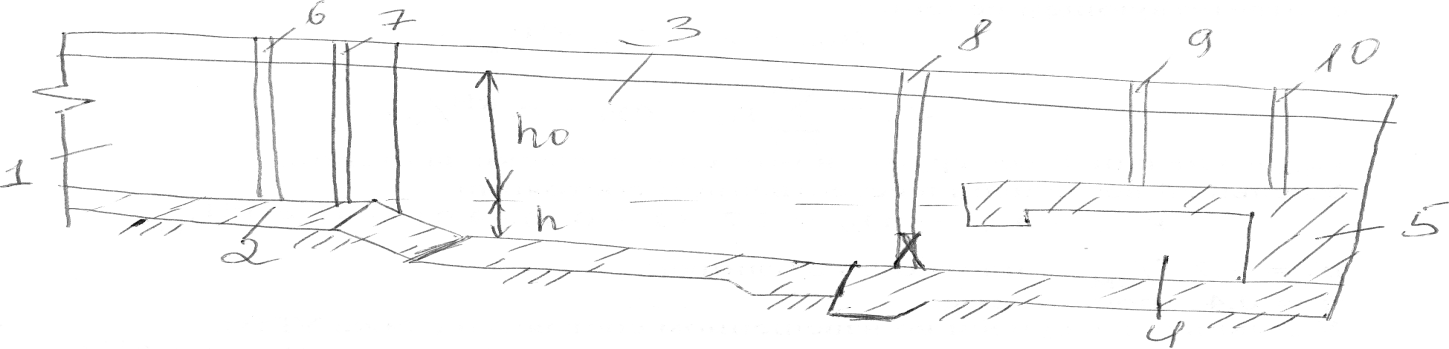

Участок деревац. Канала (1) до отстойника наз. соединительной камерой отстойника 3 включает в себя транзитную часть высотой h0 и высота мертвого объема h Перед камерой устраивается порог (2) ,оборудованный ремонтным затвором (6) и затвором с индивидуальным приводом (7) Осевшие в камере (3) наносы удаляют в НБ через систему промывных галлерей (4) в выходном пороге (5) Порог приподнят над дном камеры и оборудуется затворами (9) (10) Затворы открыты для промывки наносов.

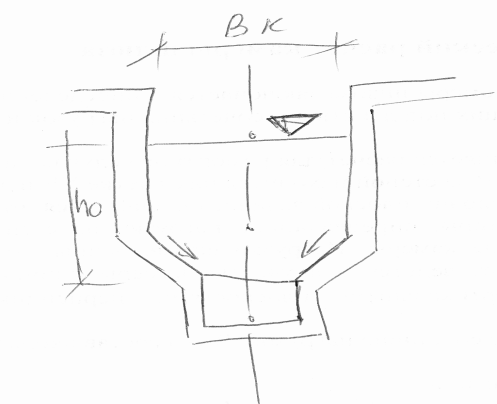

Конструктивное отличие отстойников непрерывного действия состоит в устройстве в днище камеры по ее оси сборно-промывной галереи ,перекрывающиеся решетками
Боковые грани с уклоном для обеспечения сползания наносов. Мертвый объем не предусмотрен.
