33. Выбор типа и формы поперечного сечения деривационного туннеля.

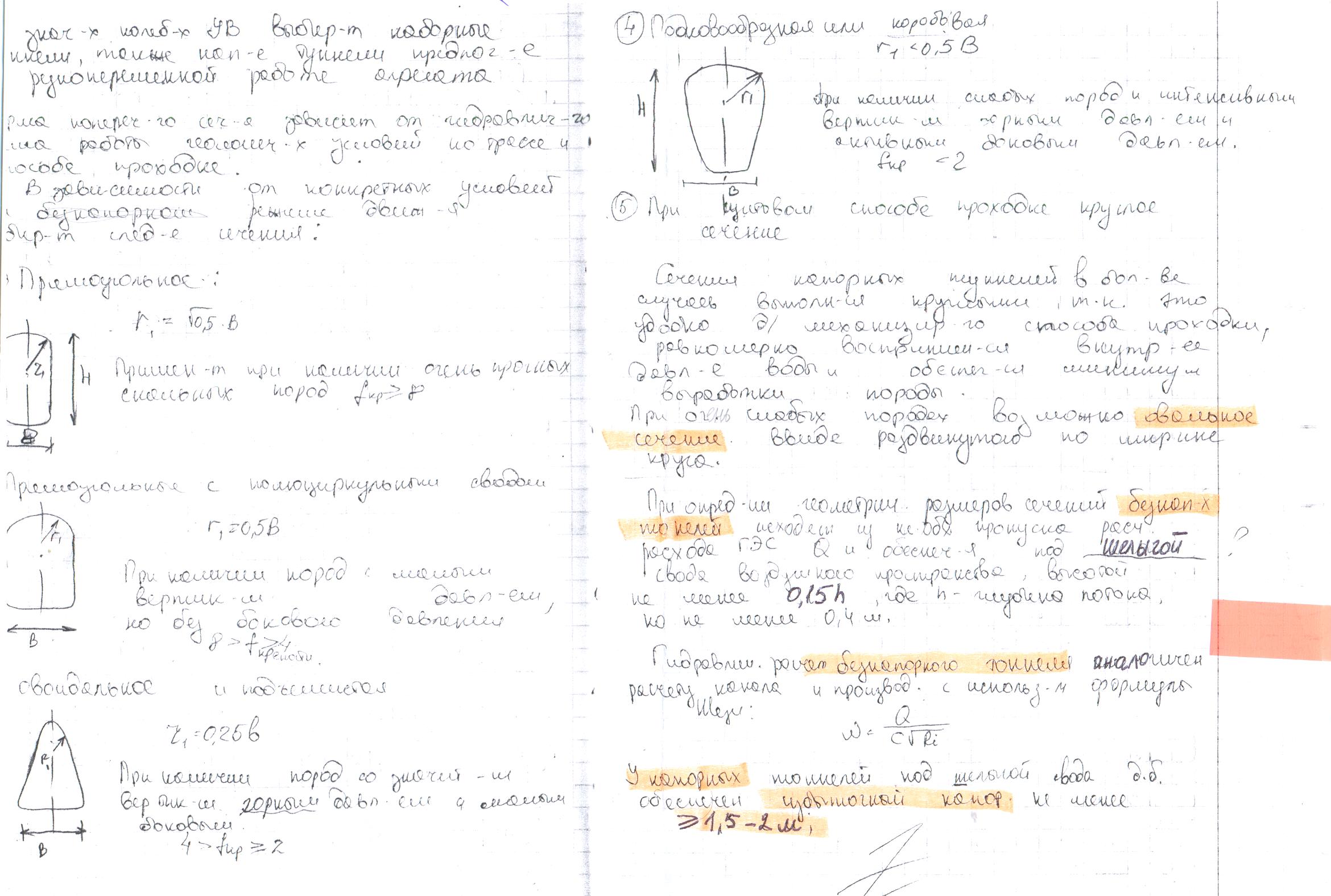

Выбор гидравлического типа напорного и безнапорного туннеля проводится с учётом режима работы уровней воды в бьефах и способа проходки. Безнапорные туннели выбираются при незначительных колебаниях уровней воды, они не воспринимают избыточное давление воды, и поэтому имеет более простые конструкции обделки. При значительных колебаниях УВ выбираются напорные туннели. В зависимости от конкретных условий в безнапорном режиме движения выбир, след сечения:
Прмоугольное
Применяется при наличи очень прочных скальных пород f>8
Прямоугольное с полуциркульным сводом
При наличие грунтов с малым вертикальным давлением, но без бокового давления. 8>f>4
Подъёместое
При наличие грунтов со значительным вертикалынм давлением и малым боковым. 4>f>2
Подковообразная
При наличие слабых грунтов, и интенсивным вертикальным давлением и активным боковым давлением f<2
Круглого сечения
Применяются такие туннели в напорной деривации.
34 ------

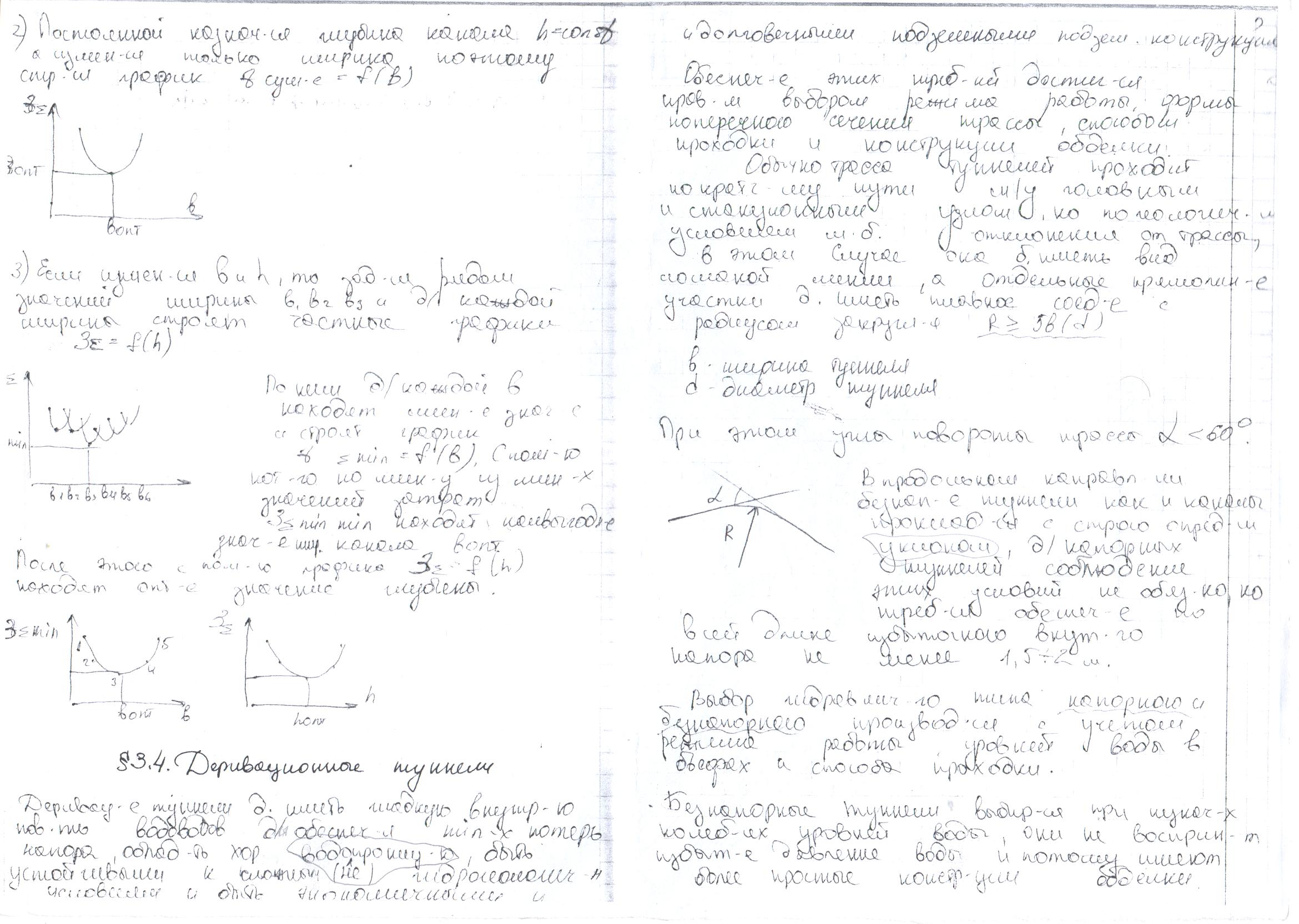

35. Деревационные туннели: назначение, требование к ним и к выбору их трассы.
Д
еревационные
туннели должны иметь гладкую внутреннюю
поверхность водоводов, должны обеспечивать
мин. Потери напора, обладать хар.
Водонепроницаемостью, быть устойчивыми
к сложным гидрологическим условиям и
быть экономичными и долговечными
подземными, надземными конструкциями.
Обеспечение этих конструкций достигается
правельным выбором режима работ , формы
поперечного сечения трассы, способом
проходки и конструкции обделки. Обычно
трасса туннеля проходит по кратчайшему
пути м/у головным и станционным узлом,
но по геологическим условиям может быть
отклонена от трассы, в этом случаем она
может иметь вид ломаной линии, а отдельными
прямолинейные участкидолжны иметь
плавное соединение с радиусом закругления
R>5b. При этом углы поворота трассы
α<600.
В продольном направлении безнапорные
тунели как и каналы прокладываются со
сторго определённым уклоном, соблюдение
этих условий не обязательно, но требуется
по всей длине обеспечить избыточный
внутренний напор 1,5-2 м. Выбор гидравличексого
типа напорного и безнапорного производится
с учётом режима работы уровней воды в
бьефах и способу проходки.
36. Особенности водоприемников деривационных и приплотинных гэс.
Водоприемники этих типов ГЭС выпол-ся в виде самостоятельных сооружений в составе головных узлов деривац-ых ГЭС,а также бетонных станционных плотин или возводятся отдельно стоящими непосредственно в водохр-щах. В зав-ти от условий забора воды эти водопр-ки бывают: напорными и безнапорными. Безнапорные водопр-ки сооруж-ся на деривац-ых ГЭС с небольшими диапазонами колебаний УВ в ВБ. Вода поступает из водоприемников в безнапорные деривационные водоводы. Напорные (глубинные) примен-ся на деривац-ых и приплотинных ГЭС с напорными энергетическими водоводами при значит-ых колеб-ях УВ в ВБ. Что касается их конструктивного оформления, то оно опред-ся типом ГЭС, конструкцией водоводов, а также геолог-ми условиями и диапазоном колебаний УВ:
Поверхностные (боковые(с карманом), фронтальные, донно-решетчатые);
Глубинные или напорные (плотинные, береговые, башенные).
