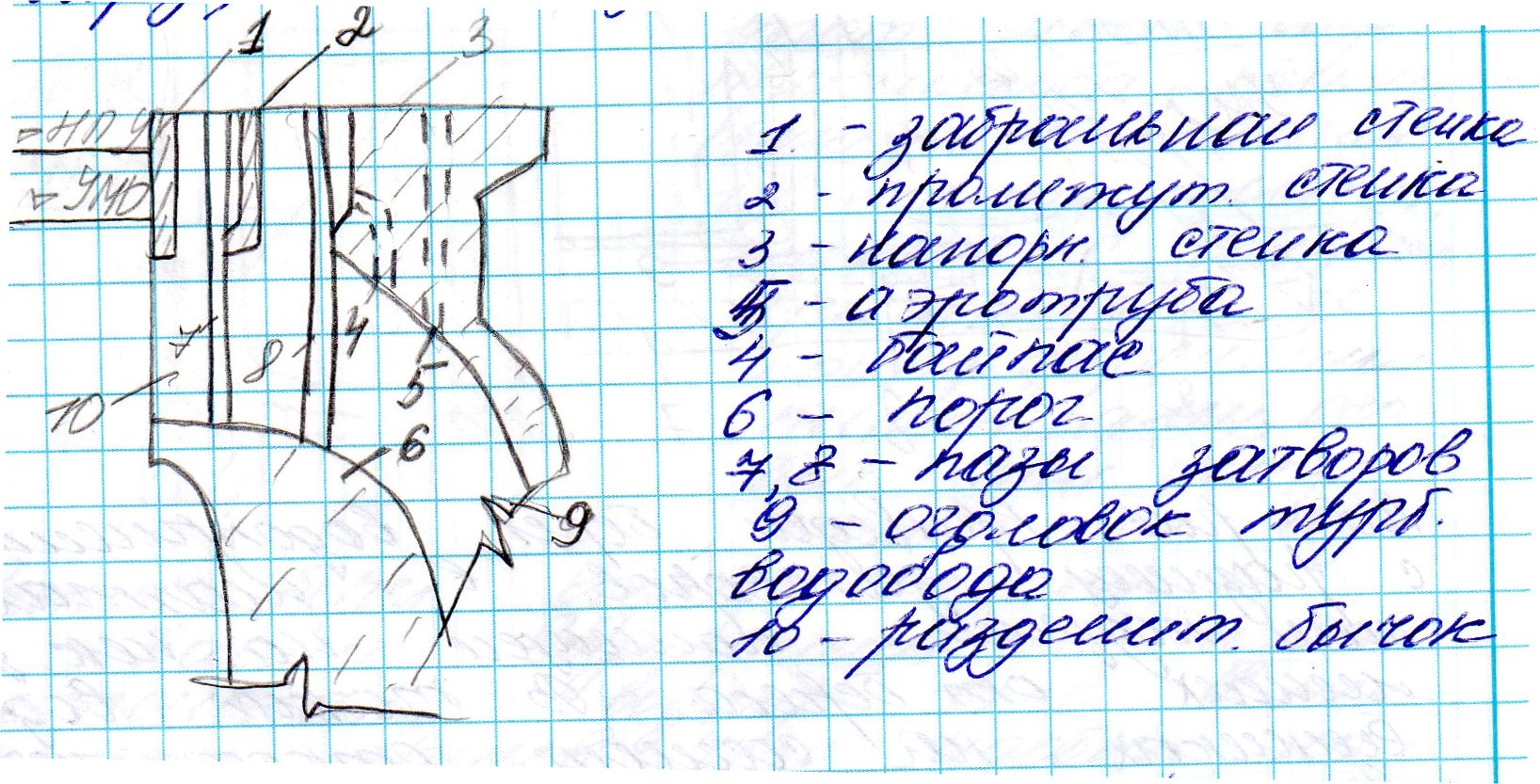

26. Глубинные плотинные водоприемники гэс
О
ни
примен. на приплот. ГЭС и располаг. в
теле станцион. бет. плотин или примыкают
к напорным граням арочн. или контрфорсн.
плотин. Вода из водоприемника поступает
в турбин. водоводы,затем в турб. камеру.
При погруж. сороуд.реш. под УВБ до 20м, ср.скорость на них (1-1,2) м/с. Свыше 20 - до (0,3-0,5) м/с. Уменьшен. скорости воды достиг. увелич. их площади через применен. несъемных конструкций. Аварийн. затворы, как правило, быстродействующие с идивид. подъемником. Иногда ав. затворы отсутствуют, их роль выполн. предтурбин.затворы.
27.Конструктивно-компоновочные решения здания русл.Гэс.
ЗГЭС явл. водоподпорным, включ. в себя водоприемную часть. Для обеспечения устойчив. их на сдвиг на мягк.основании, увелич. массу подводной части. Для ее обслуживания примен.козлов.,мост.краны на эстакадах(открытое ЗГЭС), мост. кран(закрытое).Напорная стенка часто служит в кач. верхней стены маш.зала. На ГЭС снапорами>20м и при большом кол. наносов примен. здания с расширен. напорн. стенкой, внутри котор. располаг. турбинные шахтного типа водоводы с забором воды из верхних слоев в/хр.(Уч-Курганская).Над диффузором отсас. трубы устраивают ряд помещений, а над ними на открыт. площадке вдоль низовой стены машзала устраив. понижающ. трансформаторы и пути их прокладки. Пролетное строение между бычками со стор. НБ исп. Для перемещ. козлового крана. На малоагрегатных ГЭС конструкция проще, т.к.трансформаторы устраив. на берегу и отсут. помещения над отсасывающей трубой.
28.Определение основных размеров отстойников гэс.
Первонач.опред.глибина камеры(Н0),ширина(Вк)и ее длина(Lк).Расчет ведется по ф-ле: Q=uCВkH0
С-кол-во камер, u=(0,1-0,5)м/с-скорость движ. воды. Задаются С и опред. (ВкХН0). Н0-задаются с учетом опыта эксплуатации, при эт. необходимо, чтобы Н0=4..7м. Вк=Q/uCH0. Длина камеры д.б. достаточной для осаждения частиц из верхних слоев на дно при движении потока с u.Lк=uT0,где Т0-время осаждения частиц. В предварит расчет. предполаг, что частицы опускаются на дно со скор.= их гидравлич. крупности, а влияние турбин. потока учит. поправочным коэф. Более очные расчеты получ. при эксперимент. данных.
29. Конструктивно-компоновочные решения здан. деревац. и приплотин.ГЭС (Братская, Богучанская, Красноярская, Саяно-Шушанская)
Хар-ся удаленным размещен. водоприемников и подвод воды к турбин. камере осущ. ч/з санционные напотрные водоводы. Эти ГЭС не восприним. напор, поэт.имеют облегченную конструкцию. Перед ЗГЭС делают площадку для расположения трансформаторов. С НБ устраив. только кран, обслуж отсас. трубы(затворы).Отсас. трубы мог. прорезатся пазами для заграждений сразу за коленом. При стеснен. условиях ЗГЭС м.б. встроенным или встроен-водосливным, а турбин. водоводы устр.в теле бет плотин. В узких учельях м.б. 2-ухрядная схема расположен. агрегатов. При арочн. и ар-контрфорсн.плотинах, ЗГЭС имеет криволин.очертание(Саян-Шуш). Агрег.часть здан деревац. ГЭС при высоких напорах, когда исп.ковшовые турбины, значит.упрощается. Она облегченная и меньше габарит. из-за отсут. проточного тракта.
