1.Конструкт. Особености водоприёмников (вп) малых гэс и гаэс.

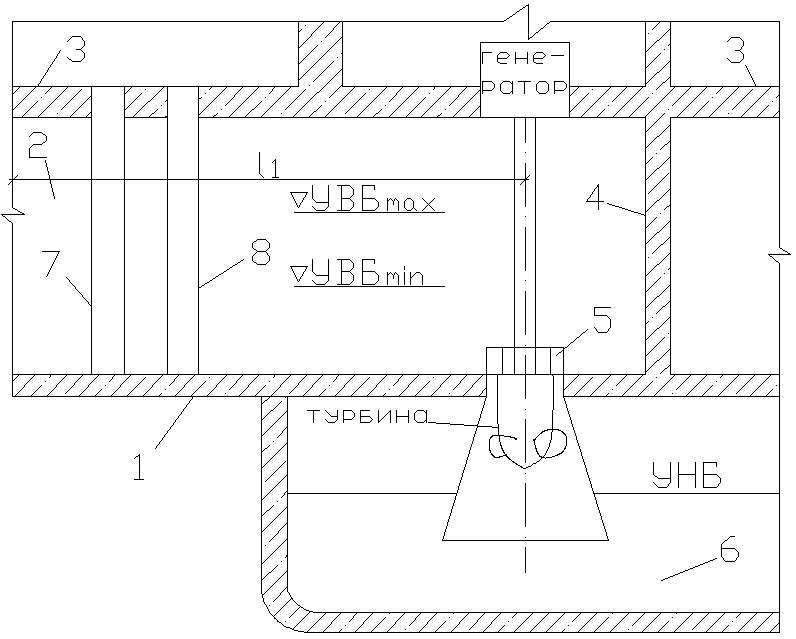

ВП русловых малых ГЭС явл-ся не только конструктивной,но и непосред-но проточной частью их зданий.Чаще вып-ся безнап.ВП с открытыми турб.камерами со своб.пов-тью воды.Они вып-ся как единое,с прямоуг.в плане открытой турб.камерой,безнап.проточное соор.ввиде жесткой коробчатой ЖБ конструкции образованой фунд. плитой(1),межагрегат. бычками(2),попереч.балками и плитами(3),напорной стенкой(4),отводом(6),направл.аппараом(5),пазами затворов(7,8).На входе vср=0.7-1.7м/с.Ширина ВП В=(2,5-3)D1.Удаление входн.сечения l1=В/2+2м.ВП часть малых ГЭС с вертик.ГА и напорн.турбин.камерами не отлич-ся от обычных русловых ГЭС.
Особ-тью ВП русловых малых ГЭС с гориз.ГА явл-ся наличие плавного перехода от заглублен.прямоуг.ВП отверстия с плоской решёткой к круглой турб.камере.На деревац.и малых ГЭС преимущ-но проектир. Безнапорн.ВП.Особен-тью ВП ГАЭС явл-ся то,что они явл-ся одноврем. И водовыпускними сооруж.,поэтому их конструкт.оформление должно обеспечивать мин.гидравл.потери и спокойн.отвод и подвод воды при противоположн.напр-иях её течения.
По конструкт.исполнению ВП подраздел.на:с фронтальн.подводом воды в верх.бассейнах;башенные;шахтные.
2.Размещение повышающих трасформаторов (т) на гэс.
В подзем.зданиях повыш. трансформ. размещаются след. образом:
в нишах стен машзала
в галереях расположенных параллельно машзалу
в расширенной части транспортного тоннеля
на пов-ти земли с размещением токопроводов в спец.шахтах
Наземное располож. Т обычно примен. когда подземн. машзалы находятся на глубине от пов-ти земли <200-300м и на пов-ти имеется достаточная для рамещен.Т и доступная для тран-та площадка.При таком распол.Т передача ЭЭ от генераторов к Т.осущ-ся при помощи токопроводов, прокладыв-ых в спец. галереях или шахтах.
При распол.машзала на глубине >200-300м от пов-ти земли повыш. Т располагают под землёй. Варианты распол. Т под землёй: в спец. помещен, располож.на расстоян.от машзала со стороны ВБ или НБ; в галереях, которые одновремен. служат для маневриров. затворами отсасыв. труб; в помещениях, примык. сбоку или с торца к машзалу, или располож. вдоль машзала.
Иногда повыш.Т располог.в нишах боковых стен машзала.Эта схема прим-ся,если высота Т,а следовательно и высота ниш для их установки значительно меньше высоты машзала.
Иногда Т устанавлив.в пределах машзала между агрегатами или между ними на отметке пола турбинного или генераторного помещения.Это размещение увелич.расстоян.между агрегатами и общую длинну машзала,усложняет ограждающие и строит конструкции,системы пожаротушен.и вентиляции.
Выбор рацион.схемы располож.Т имеет важное значение, т.к. габариты подземн.выработок для размещен.крупных Т и галереи для их транспортировки на монтаж.площадку иногда соразмерны с габаритами машзалов.
3. Опоры открытых энергет. Трубопроводов: назначение, место установки, конструктивные типы.
Необходимы для опирания на пов-ть земли и делятся на:
анкерные
промежуточные
Анкерные обеспеч. неподвижное закрепление оболочки и устр-ся на переломах трассы и через каждые 100,200м.Промежуточные устр-ся для поддержания труб-ов между анкерными опорами.

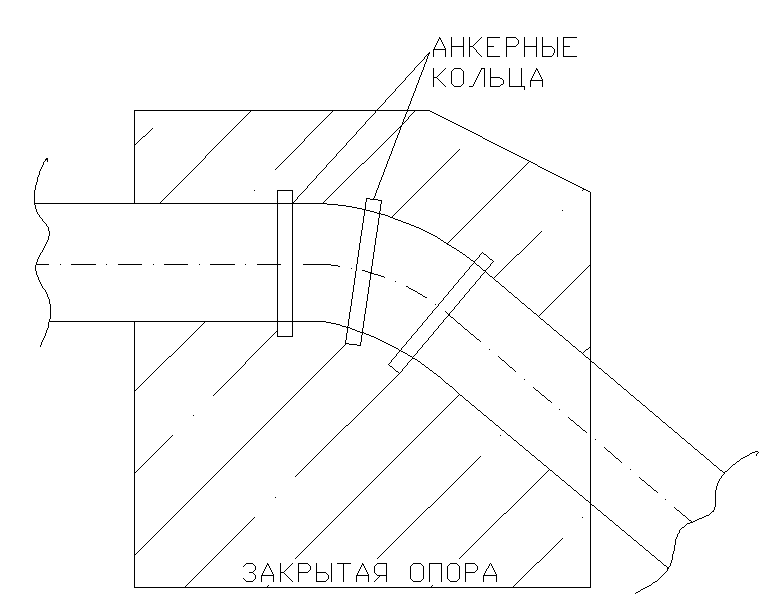

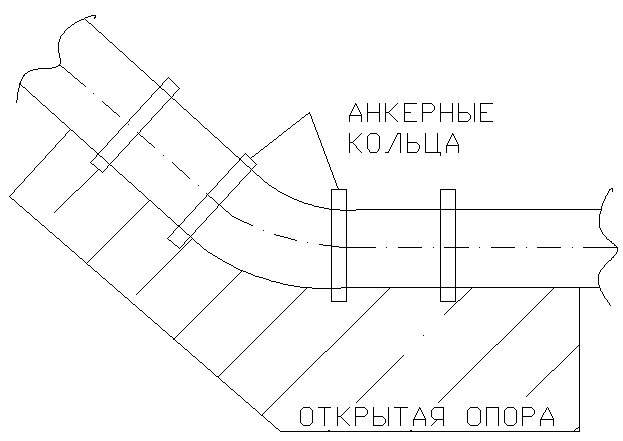

Анкерные опоры м/б открытыми и закрытыми. Крепление к фундаменту обеспеч-ся анкерными или опорными кольцами.
Промежуточные опоры по способу опирания м/б кольцевые и седловые. Кольцевой тип опор вып-ся со скользящими, катящимися и катковыми опорными устр-ми. В случае седловых опор оболочки труб-да свободно лежат в седле массивной опоры. Расстоян. между промежут.опорами 20-25м.Фундаменты опор вып-ся из бетона или ЖБ, глубина их заложения прин-ся с учётом глубины промерзан. При крутых склонах и скальных основан. массив опоры связ-ют с основан.анкерами. М/б также цементация основания.
