Влияние земной атмосферы и космической среды на работу радиотехнических средств.

n – коэффициент преломления

n<1  Vф>с

Причины ошибки определения дальности:

1. ошибка измерения времени запаздывания

2. ошибка скорости распространения, которая зависит от свойств среды

Влияние ионосферы на измерение дальности.

tв – время распространения в вакууме

Неоднородности могут иметь регулярный и нерегулярный характер.

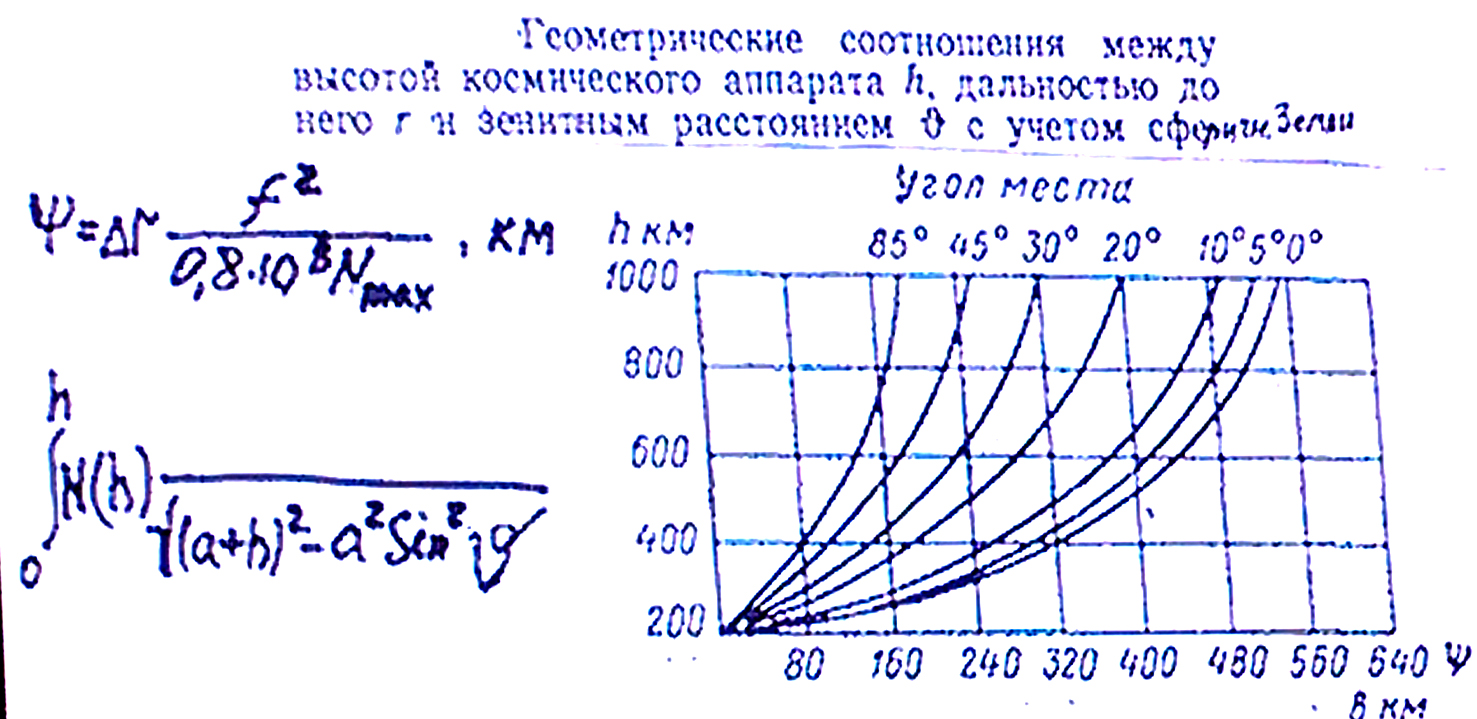

Рефракция:

На высоте до 30 км рефракция отсутствует.

ρ – ошибка измерения угла.

Оптическая локация.

Оптическая локационная система – Σ средств, работающих в оптическом диапазоне и способных обнаруживать объекты. Оптический диапазон от 10¹² до 10¹⁶ Гц.

Преимущества лазеров:

1. монохроматичность

2. очень малая угловая расходимость пучка

3. большая точность измерения угловых координат

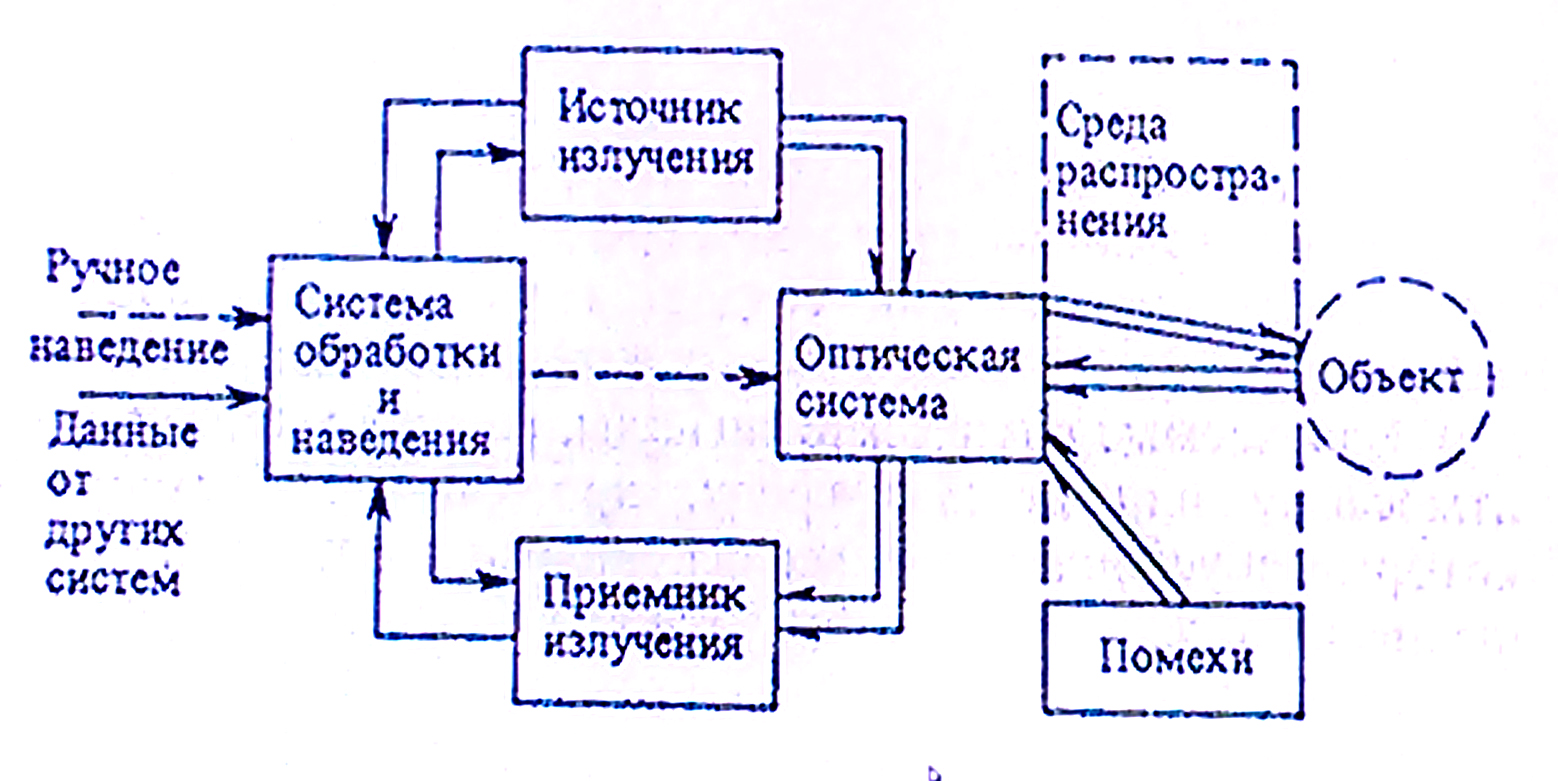

Рисунок. Структурная схема оптической локационной системы

Оптический диапазон увеличивает время обзора сектора но повышает точность обнаружения. Доплеровские методы измерения радиальной скорости отличаются высокой степенью чувствительности. Высокое пространственное разрешение оптических сигналов позволяет успешнее распознавать объекты и формировать изображение просматриваемого пространства.

Особенности оптической системы:

1. характеристики ОЛС (оптическая лучевая система) сильно зависят от свойств среды, в которой происходит распространение лазера.

2. из-за узости ДН требуется большое время для поиска цели по угловым координатам

3. ограничения по частоте повторения зондирующих импульсов, вызванных теплофизическими особенностями лазеров снижают темп обновления информации

Области применения: геодезия, картография, получение метеоинформации, управление оружием.

Часто ОЛС работают в комплексе с другими РЛС, что позволяет компенсировать их недостатки. Для ОЛС характерен активный режим работы, передатчик и приемник пространственно совмещены (смотри структурную схему выше). Для формирования ДН применяется оптическая система.

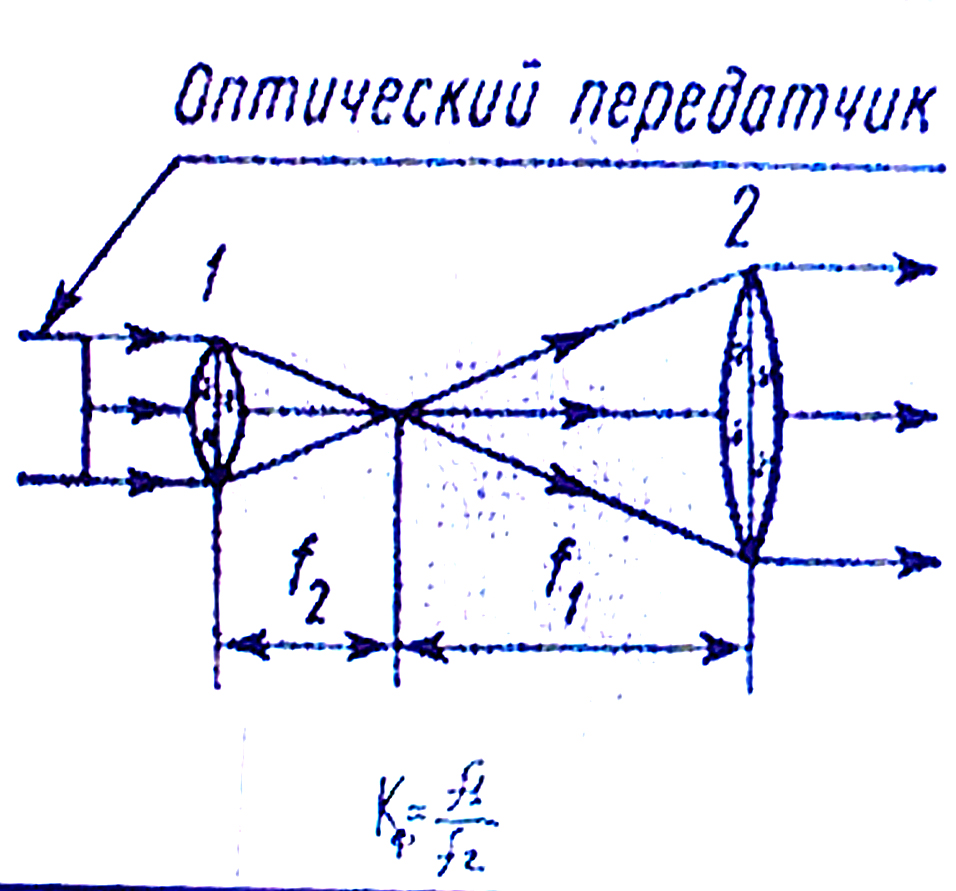

К_ф – коэффициент фокусирования

Пассивная рлс.

Используется естественное излучение объекта обнаружения теплового и нетеплового происхождения. В основном используется тепловое излучение нагретых тел. Идеальным источником теплового излучения является абсолютно чёрное тело.

- излучательная способность (отношение спектральной плотности тела при заданной температуре к спектральной плотности абсолютно черного тела при той же температуре)

Спектральную плотность абсолютно чёрного тела принимают за эталон и сравнивают с ней спектральную плотность других тел.

Реальные тела не только излучают но и отражают падающую на них энергию. Отражательная способность характеризуется коэффициентом отражения.

Эквивалентная температура характеризует отраженную энергию:

Суммарное количество энергии, излученной нагретым телом и собственной излученной называется кажущейся температурой:

Разность кажущихся температур называют температурным контрастом. Дождь вызывает существенное увеличение кажущейся температуры, но длительное его продолжение снижает кажущуюся температуру.

Отсутствие регулярной составляющей (постоянной составляющей)– характерная особенность тепловых сигналов.

Радиометры – системы, фиксирующие тепловое излучение.

Компенсационный радиометр:

Рис. 36

Модуляционный радиометр:

Рис. 37

Корреляционный радиометр:

Рис. 38

«-» влияние не идентичности каналов
