Конструирование крышек подшипников
Размеры крышки определяются, прежде всего, размером внешнего кольца подшипника. В данном случае используются закладные крышки. Эти крышки не требуют специального крепления к корпусу резьбовыми деталями. Они удерживаются кольцевым выступом, для которого в корпусе протачивают канавку. Чтобы обеспечить сопряжение торцов выступа крышки и канавки корпуса по плоскости, на наружной цилиндрической поверхности крышки перед торцом выступа делают канавку.
Конструкции закладных крышек:
а) глухая

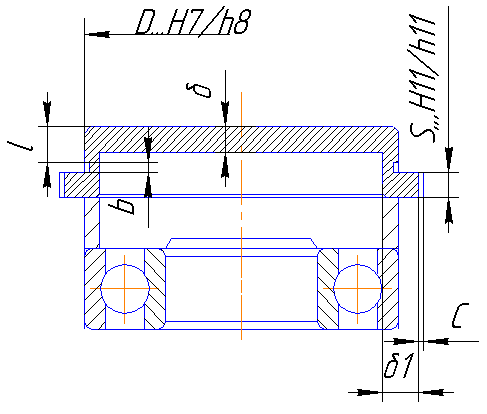

Рис. 13 – Закладная крышка с глухим отверстием
б) с отверстием для выходного конца вала
Рис. 14 – Закладная крышка с отверстие для выходного конца вала
Быстроходный вал:
Крышка
под выход вала имеет отверстие
,
а также посадочное место под манжету
(
).
Промежуточный вал:
Тихоходный вал:
Крышка
под выход вала имеет отверстие
,
а также посадочное место под манжету
(
).
Конструирование колес
Рис. 15 – Зубчатое колесо
Промежуточная ступень (быстроходное колесо):
Тихоходная ступень (колесо полушеврона):
Манжетные уплотнения
Широко применяются при смазывании подшипников жидким маслом и при окружной скорости до 20 м/с манжетные уплотнения. Манжета состоит из корпуса, изготовленного из маслобензостойкой резины, каркаса, представляющего собой стальное кольцо Г- образного сечения, и браслетной пружины. Каркас придает манжете жесткость и обеспечивает плотную посадку в корпусную деталь без дополнительного крепления. Браслетная пружина стягивает уплотняющую часть манжеты, вследствие чего образуется рабочая кромка шириной b = 0,4…0,6 мм, плотно охватывающая поверхность вала.
Манжеты, предназначенные для работы в засоренной среде выполняют с дополнительной рабочей кромкой, называемой «Пыльником».
Манжету обычно устанавливают открытой стороной внутрь корпуса.
К рабочей кромке манжеты в этом случае обеспечен хороший доступ смазочного масла.
Элементы смазочной системы

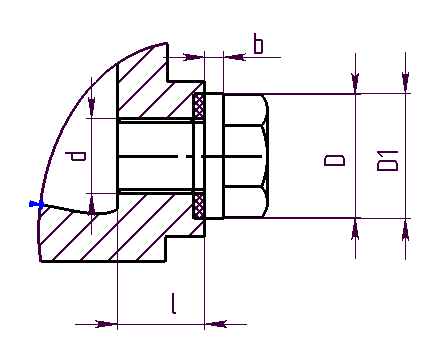

Рис. 16 – Пробка для слива масла
При работе передач масло постепенно загрязняется продуктами износа. С течением времени оно стареет. Свойства его ухудшаются. Поэтому масло, налитое в корпус редуктора, периодически меняют. Для этой цели в корпусе предусматривают сливное отверстие, закрываемое пробкой с цилиндрической резьбой (рис. 16). Размеры пробки:
Для наблюдения за уровнем масла в корпусе устанавливают маслоуказатели жезловые (щупы) (рис. 17). Исполнение наклонного щупа вызывает некоторые технологические трудности при формовке корпуса и сверлении наклонного отверстия, поэтому вертикальное исполнение предпочтительнее.

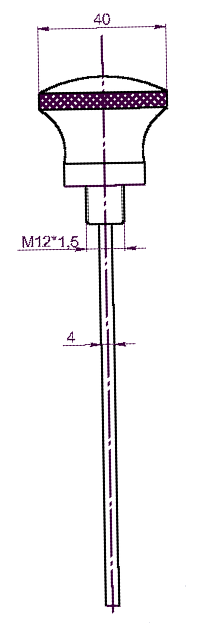

Рис. 17 – Маслоуказатель
При длительной работе в связи с нагревом масла и воздуха повышается давление внутри корпуса, что приводит к просачиванию масла через уплотнения и стыки. Чтобы избежать этого, внутреннюю полость корпуса сообщают с внешней средой путем установки отдушин (рис.18) в его верхних точках.

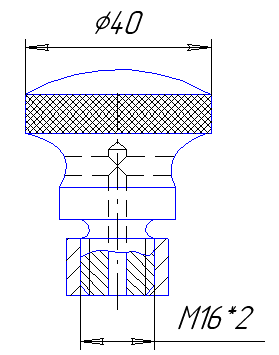

Рис. 18 – Отдушина
